Złącze wtykowe do PCB (przyłącze płytki), 320 V, 15 A, Raster w mm: 5.08, Liczba biegunów: 5, skrzynia, SLDF 5.08 L/F 5 SN OR BX 1599160000

Zastosowanie i konstrukcja złącza do PCB

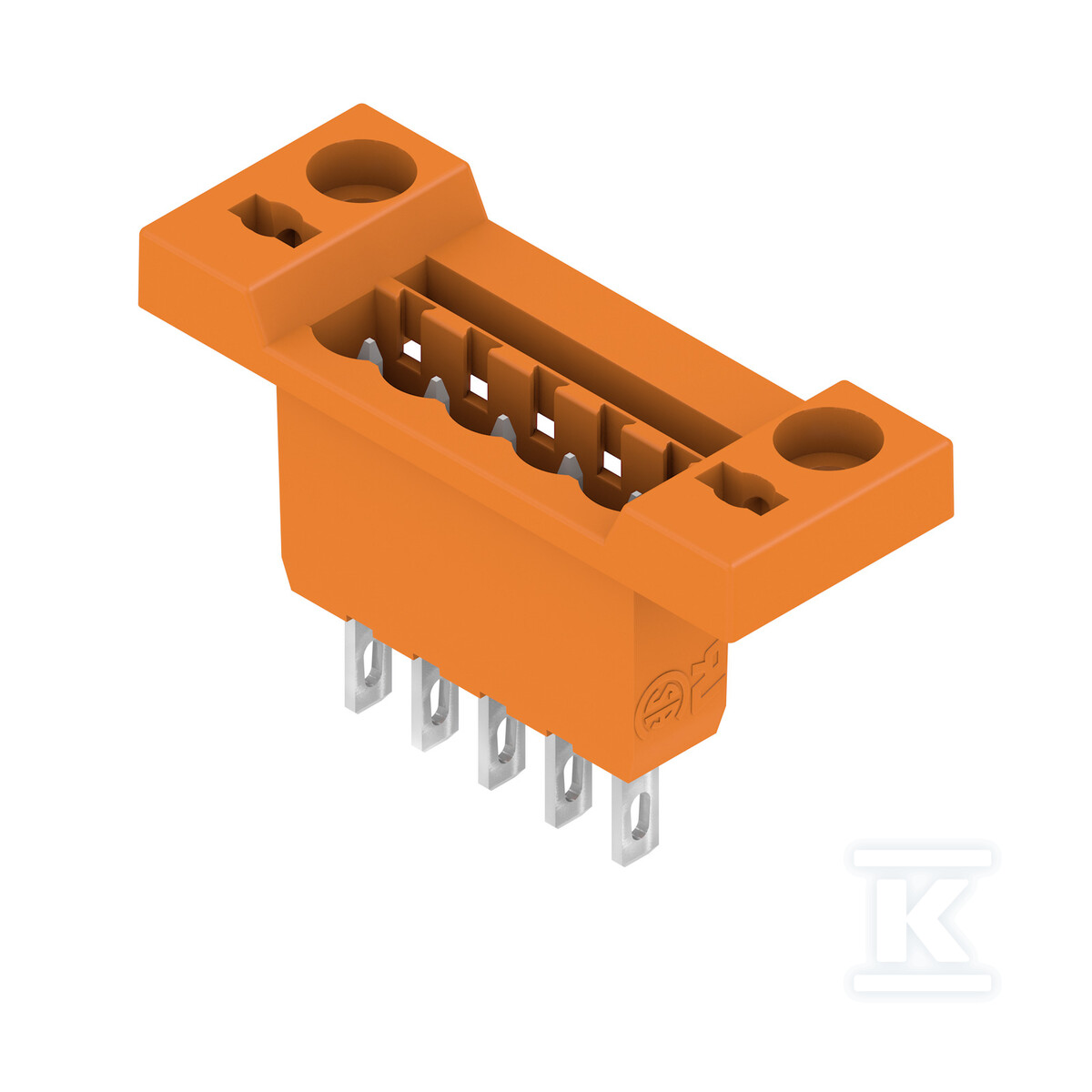

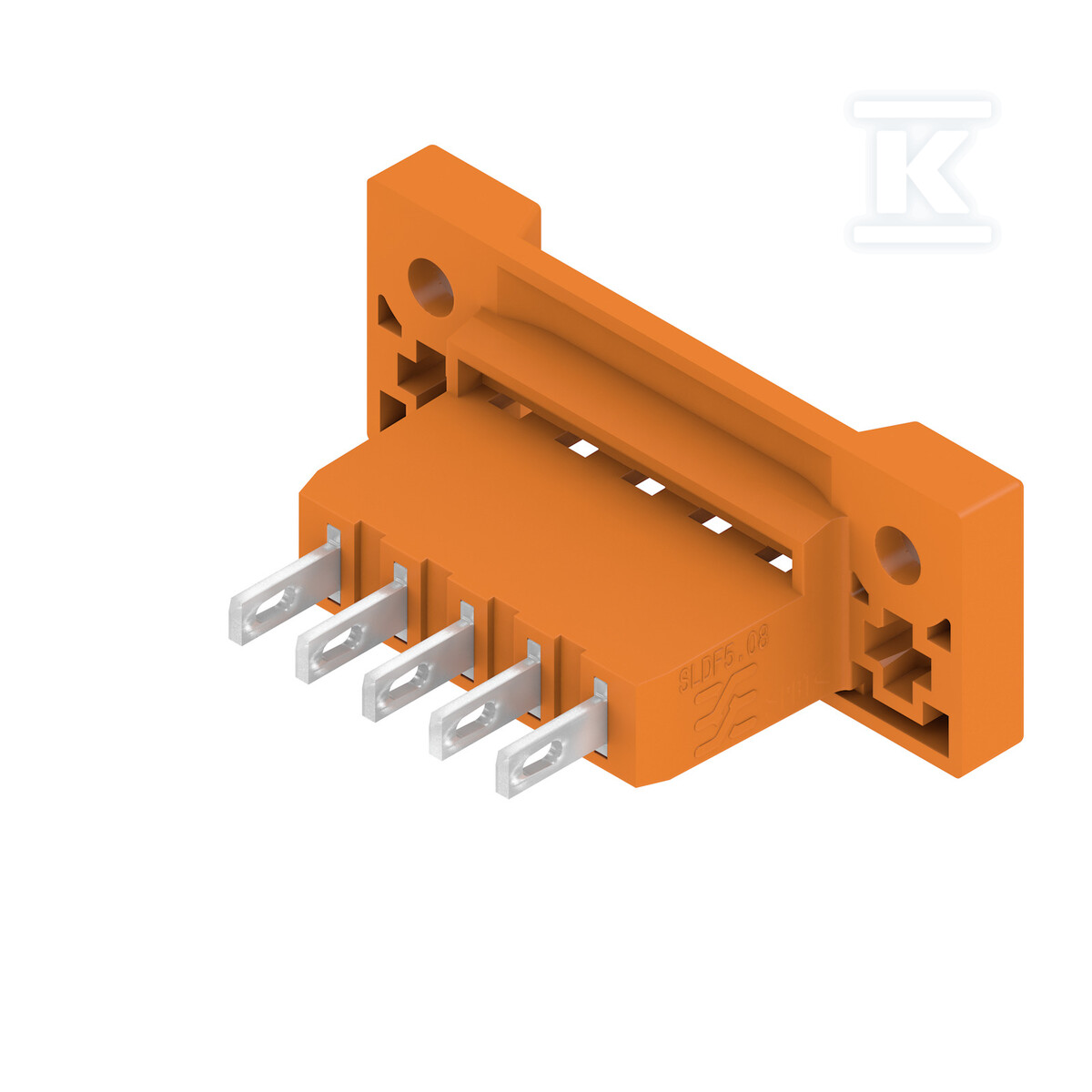

Złącze wtykowe SLDF 5.08 L/F 5 SN OR BX to męski element z serii OMNIMATE Signal marki Weidmüller, przeznaczony do montażu przepustowego na płytce drukowanej. Konstrukcja oparta na rasterze 5,08 mm i 5 biegunach sprawia, że znajduje zastosowanie w aplikacjach przemysłowych wymagających stabilnego połączenia sygnałowego lub zasilającego. Wersja 180° oznacza poziome wyprowadzenie pinów - standardowe ułożenie ułatwiające prowadzenie przewodów na płycie czołowej lub w obudowach kompaktowych.

Połączenie typu flat-blade (płaskie ostrze) lub lutowane pozwala na elastyczny dobór metody montażu - w zależności od warunków produkcyjnych i wymagań serwisowych. Obudowa wykonana z tworzywa PBT zapewnia odpowiednią sztywność mechaniczną oraz stabilność termiczną w zakresie temperatur pracy od -50°C do +100°C. Materiał należy do grupy izolacyjnej IIIa o wskaźniku CTI ?200, co gwarantuje odporność na prądy upływu nawet w warunkach wysokiej wilgotności.

Parametry elektryczne i obciążalność

Złącze oferuje znamionowy prąd 15 A przy napięciu do 400 V (wg IEC, przy temperaturze otoczenia 20°C). W typowych warunkach przemysłowych (Tu=40°C) obciążalność spada do 13 A, co należy uwzględnić przy projektowaniu torów zasilających. Napięcie znamionowe dla klasy zanieczyszczenia III/2 wynosi 320 V, a dla III/3 - 250 V. Impulsowe napięcie probiercze sięga 4 kV we wszystkich klasach, co zapewnia margin bezpieczeństwa przy przepięciach.

Dla rynku północnoamerykańskiego dostępne są certyfikaty UL i CSA - odpowiednio 300 V / 10 A, co pozwala na stosowanie w urządzeniach certyfikowanych według norm amerykańskich. Rezystancja przejścia kontaktu utrzymuje się na poziomie ?5 m?, minimalizując straty mocy i nagrzewanie przy obciążeniu znamionowym.

Materiały i odporność środowiskowa

Korpus izolacyjny wykonany z poliestru butanowego (PBT) charakteryzuje się klasą palności V-0 wg UL94, co oznacza samogasnące tworzywo nierozprzestrzeniające płomienia - istotne w aplikacjach gdzie wymagana jest ochrona przeciwpożarowa. Powierzchnia styków wykonana jest ze stopu miedzi cynowanego metodą hot-dip warstwą 4-8 µm cyny, co zapewnia dobrą przewodność oraz ochronę przed korozją atmosferyczną.

Kolor pomarańczowy (RAL 2000) ułatwia identyfikację złącza na płycie - szczególnie przy konserwacji lub diagnostyce. Stopień ochrony IP20 oznacza zabezpieczenie przed dotknięciem palcem (obudowa zakrywa styki), ale nie chroni przed pyłem i wodą - dlatego montaż wymaga osłony przed bezpośrednim wpływem czynników atmosferycznych.

Montaż i kodowanie

Konstrukcja umożliwia kodowanie - wkładanie elementów kodujących zapobiega błędnemu wsunięciu złącza żeńskiego w nieprawidłowe gniazdo. Funkcja ta jest kluczowa przy produkcji seryjnej, gdzie pomyłka montażowa generuje koszty demontażu i reklamacji. Siła wkładania wynosi maksymalnie 6,5 N na biegun, a siła wyciągania - 5 N na biegun, co zapewnia pewne trzymanie bez nadmiernego obciążenia mechanicznego połączenia.

Zakres temperatur instalacji wynosi od -25°C do +100°C, pozwalając na montaż również w chłodniach przemysłowych lub środowiskach o podwyższonej temperaturze. Produkt spełnia dyrektywę RoHS oraz nie zawiera substancji SVHC powyżej 0,1% wagowo - zgodny z wymaganiami ekodesignu dla sprzętu elektrycznego.
