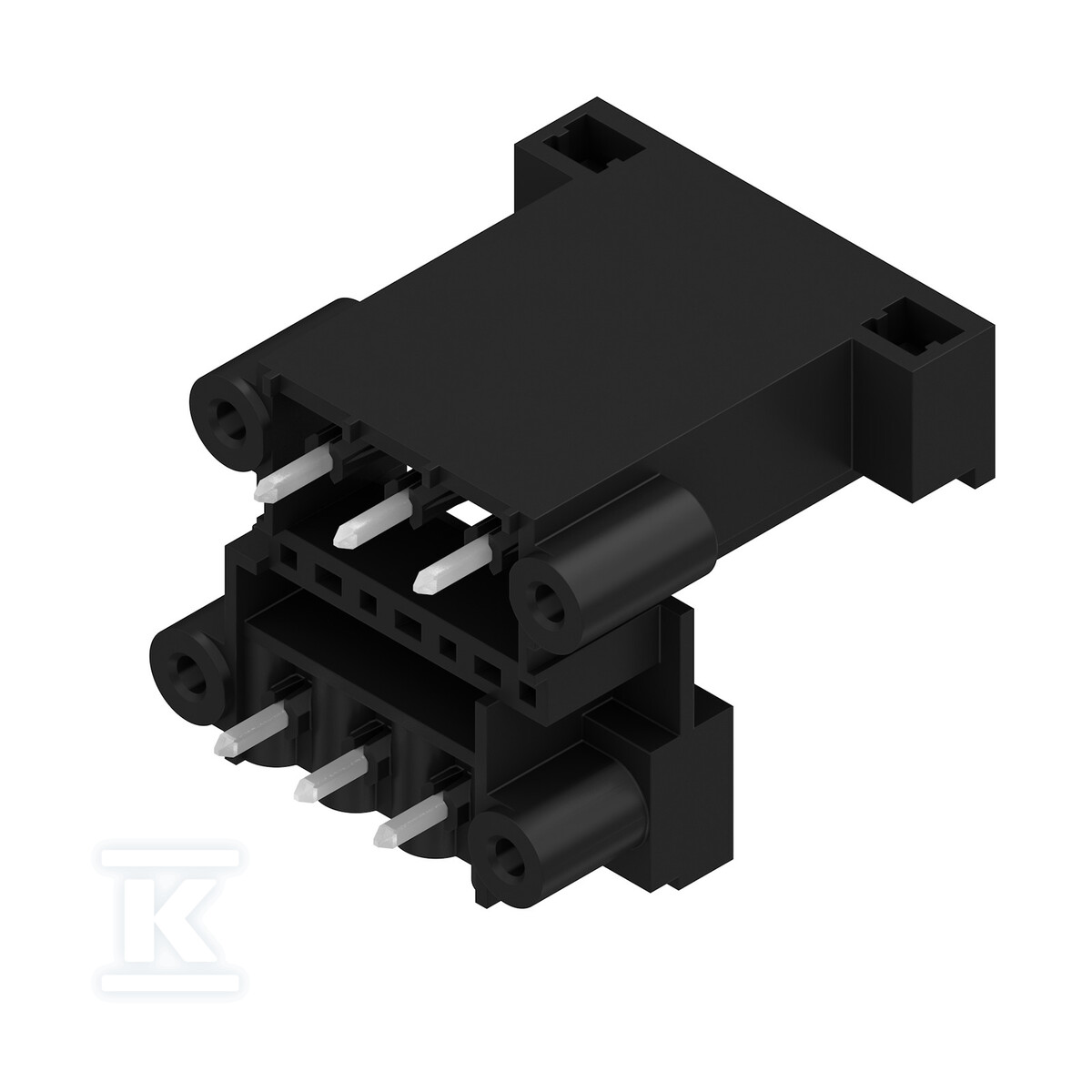

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 15 A, Raster w mm: 5.08, Liczba biegunów: 6, Połączenie lutowane THT/THR, skrzynia, SLDV-THR 5.08/06/180F 3.2SN BK BX 1828780000

Konstrukcja i przeznaczenie

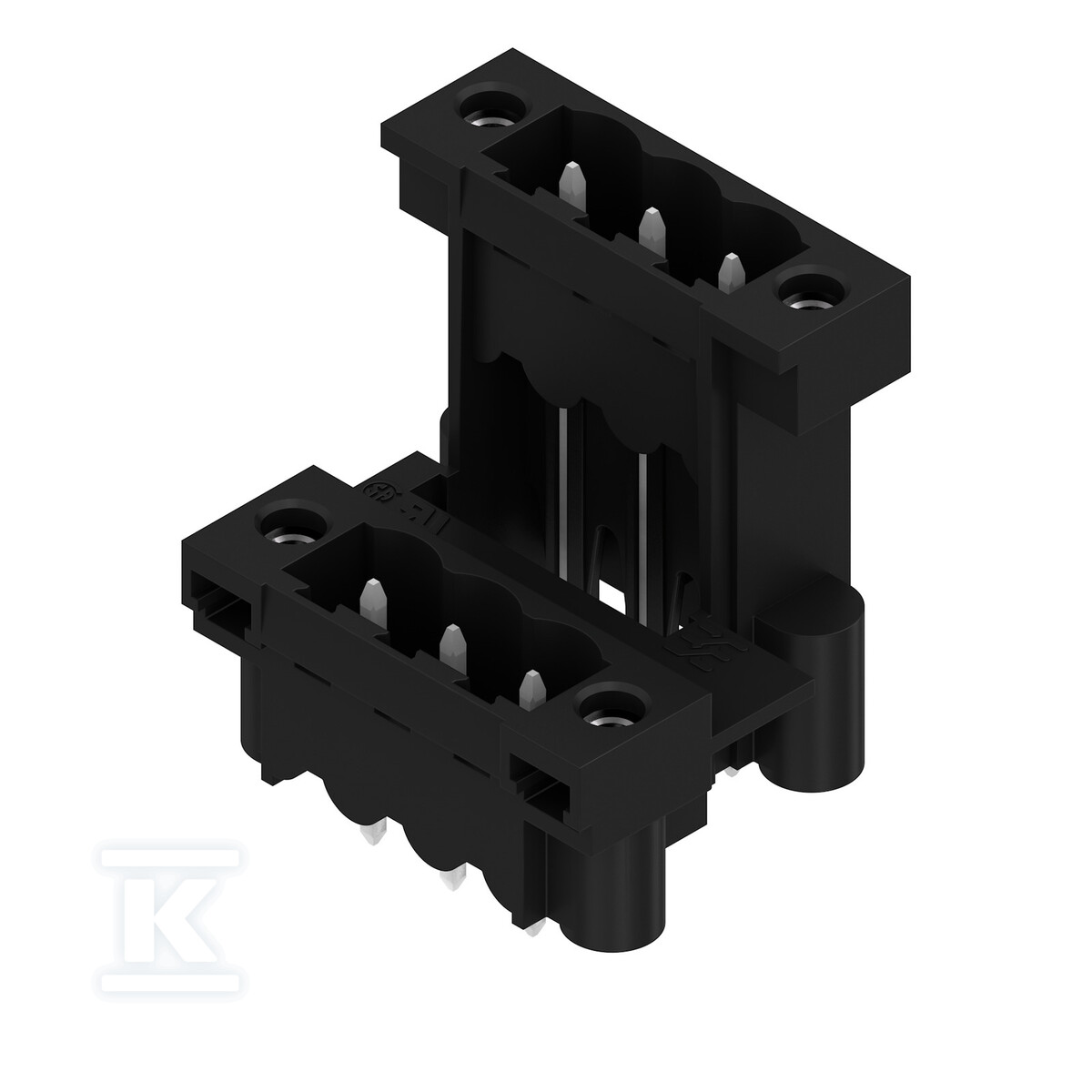

Złącze wtykowe serii OMNIMATE Signal BL/SL to męski header przeznaczony do bezpośredniego montażu na płytce drukowanej metodą THT/THR (przez otwory metalizowane lub montaż przepuszczalny). Sześciobiegunowa konstrukcja o rasterze 5,08 mm pozwala na przesyłanie sygnałów i niskich mocy w kompaktowym formacie.

Konstrukcja dwurzędowa zapewnia stabilne połączenie mechaniczne - każdy pin ma 1,2 mm średnicy w kształcie ośmiokątnym, co poprawia kontakt elektryczny i ułatwia precyzyjne dopasowanie otworów płytki PCB o średnicy 1,4 mm. Długość pinów lutowniczych 3,2 mm jest wystarczająca zarówno do lutowania wave (płaszczyznowego), jak i reflow (przepływowego) - producent dostarcza dedykowane profile temperaturowe dla obu metod.

Kołnierz montażowy (flange) dodatkowo usztywnia pozycję złącza na płycie i ułatwia pozycjonowanie przed lutowaniem.

Parametry elektryczne i termiczne

Złącze oferuje prąd znamionowy do 15 A przy pełnym obciążeniu (minimalna liczba biegunów, temperatura otoczenia 20°C). W bardziej wymagających warunkach - przy podwyższonej temperaturze do 40°C - prąd spada odpowiednio do 13 A, a przy pełnym obsadzeniu sześcioma biegunami do 10,5 A. Napięcie robocze 320 V (klasa przepięć III/2) pokrywa większość aplikacji niskonapięciowych.

Izolator LCP GF charakteryzuje się wysoką odpornością termiczną - produkt pracuje stabilnie do 100°C, co istotne przy montażu w pobliżu elementów grzejnych lub w warunkach przemysłowych. Temperatura przechowywania od -40°C do +70°C pozwala na magazynowanie bez specjalnych warunków klimatycznych.

Wytrzymałość zwarciowa na poziomie 120 A przez 1 sekundę potwierdza zdolność przetrwania krótkich przeciążeni - to istotne tam, gdzie mogą występować rozruchowe skoki prądu.

Materiały i trwałość

Korpus izolatora wykonano z tworzywa LCP GF (polimer ciekłokrystaliczny wzmacniany wlóknem szklanym), co zapewnia wysoką sztywność mechaniczną przy minimalnym ciężarze (7,1 g sztuka). Materiał należy do grupy izolacyjnej IIIa według IEC i ma wskaźnik CTI ? 175, co gwarantuje dobrą odporność na pekanie powierzchniowe przy wilgoci i zabrudzeniach.

Klasa palności UL94 V-0 to najwyższy stopień samogaśnięcia - istotny wymóg dla urządzeń certyfikowanych na rynek europejski i amerykański.

Kontakty wykonano ze stopu miedzi cynowej CuSn z warstwą niklu pod spodem (1-3 µm Ni / 2-4 µm Sn) - powierzchnia cynowana matowo zapewnia niską rezystancję przejścia (?5 m?) oraz dobrą odporność na korozję podczas eksploatacji wieloletniej.

Złącze jest kodowalne - umożliwia mechaniczne zabezpieczenie przed błędnym wsunięciem niepasującego modułu, co eliminuje ryzyko uszkodzenia podzespołów.

Bezpieczeństwo eksploatacji

Producent zapewnia ochronę dotykową według norm DIN VDE: przy prawidlowo wsuniętym module - IP20 (ochrona przed palcem), a przy odłączonym - IP10. Oznacza to bezpieczną eksploatację bez ryzyka przypadkowego dotknięcia golych pinów podczas serwisowania.

Siły wkładania (maks. 10 N/biegun) i wyciągania (maks. 7,5 N/biegun) są niskie - umożliwiają ręczne operowanie bez narzędzi nawet przy pełnym obsadzeniu sześcioma pinami.

Moment dokręcania śrub mocujących mieszcz się w zakresie 0,15-0,2 Nm, co eliminuje ryzyko przeciągnięcia gwintu w płycie PCB przy montażu.

Normy i certyfikaty

Złącze spełnia wymagania dyrektywy RoHS - brak substancji SVHC ze szczególnej listy REACH. Posiada certyfikaty uznanych organizacji:

• IEC60664-1 - międzynarodowa norma podstawowa dla komponentów izolowanych,
• UL1059 (E60693) - amerykański standard dla komponentów dystrybucji mocy,
• CSA (200039-1121690) - kanadyjska zgodność dla rynku północnoamerykańskiego,

co umożliwia stosowanie w urządzeniach certyfikowanych na wielkie rynki bez konieczności dodatkowych badań.
