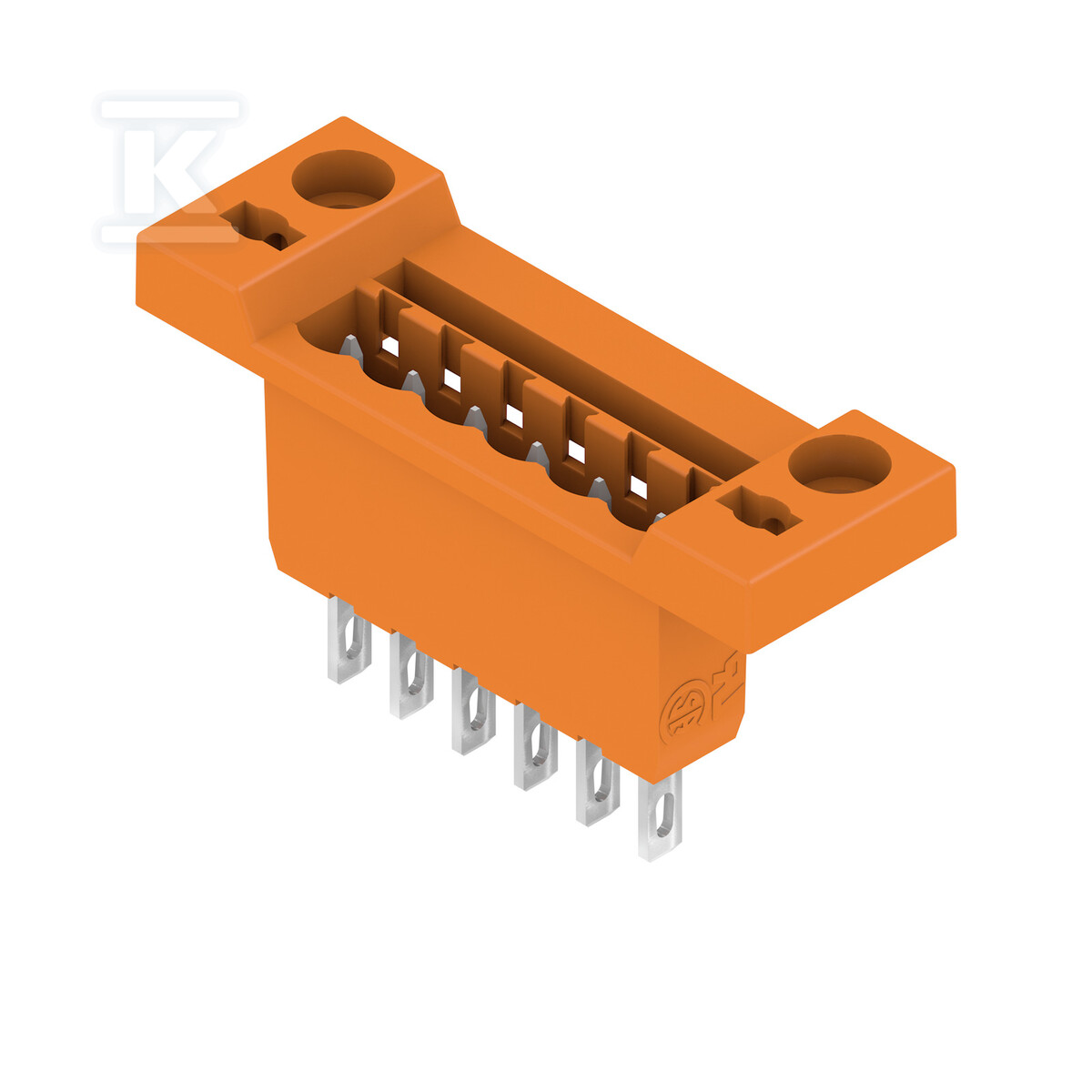

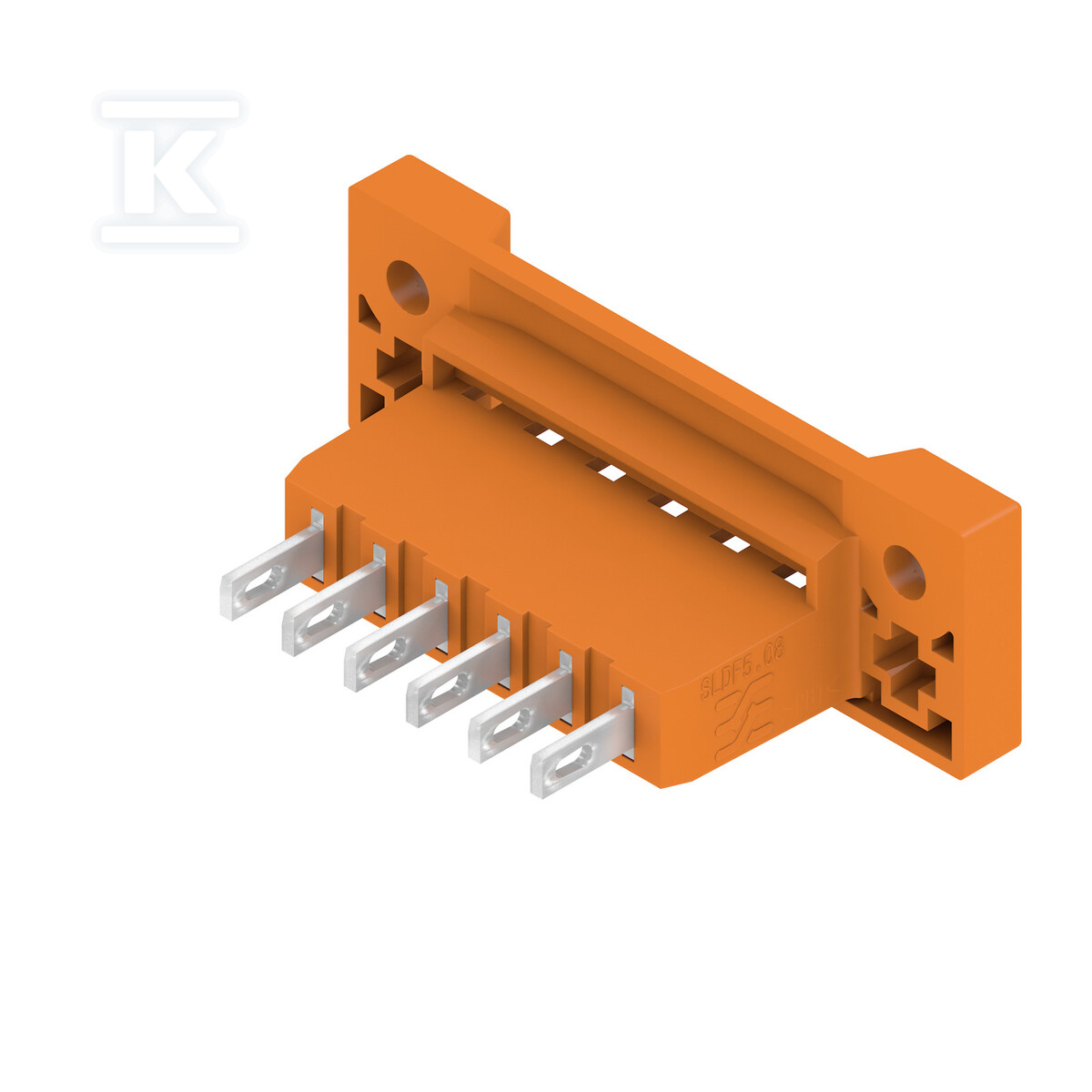

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 15 A, Raster w mm: 5.08, Liczba biegunów: 6, skrzynia, SLDF 5.08 L/F 6 SN OR BX 1599170000

Innowacyjne złącze do płytek drukowanych dla wymagających aplikacji przemysłowych

Złącze wtykowe SLDF 5.08 L/F 6 SN OR BX to męski konektor przeznaczony do montażu przepustowego w płytkach drukowanych, wykonany w technologii Weidmüller OMNIMATE Signal. Sześciobiegunowa konstrukcja o rasterze 5,08 mm zapewnia kompaktowe wymiary przy zachowaniu pełnej funkcjonalności - szerokość całkowita wynosi 50,2 mm, głębokość 28 mm, a wysokość 17,5 mm. Masa netto sięga zaledwie 7,86 g, co czyni ten konektor jednym z lżejszych rozwiązań w swojej klasie.

Materiały i trwałość w trudnych warunkach

Korpus izolacyjny wykonano z tworzywa PBT (politereftalanian butylenu), należącego do grupy materiałów izolacyjnych IIIa. Tworzywo charakteryzuje się porównywalnym wskaźnikiem śledzenia CTI ? 200 oraz klasą palności V-0 wg UL94, co gwarantuje odporność na wysokie temperatury i samogaszenie w przypadku pożaru. Styki wykonano z stopu CuSn (miedź-cyna) z powierzchnią cynowaną metodą cynowania dyspersyjnego na gorąco - warstwa wynosi 4-8 µm Sn, co zapewnia doskonałą ochronę przed korozją i stabilny kontakt elektryczny przez cały okres eksploatacji.

Konektor pracuje w zakresie temperatur od -50°C do +100°C, a magazynować można go w przedziale od -40°C do +70°C. Montaż należy przeprowadzać w temperaturze nie niższej niż -25°C - poniżej tej granicy istnieje ryzyko uszkodzenia tworzywa podczas procesu wkładania styków.

Parametry elektryczne i bezpieczeństwo pracy

Urządzenie oferuje prąd znamionowy 15 A przy temperaturze otoczenia 20°C oraz 13 A przy 40°C - spadek przy wyższej temperaturze wynika z naturalnej degradacji parametrów termicznych i jest charakterystyczny dla wszystkich złączy tej klasy. Napięcie znamionowe według IEC wynosi odpowiednio 400 V dla kat. przepięć II/2, 320 V dla III/2 oraz 250 V dla III/3, przy czym napięcie udarowe we wszystkich kategoriach sięga 4 kV. Rezystancja skrośna kontaktu nie przekracza ?5 m?, co minimalizuje straty mocy i nagrzewanie się połączenia.

Konektor posiada certyfikaty UL (E60693) oraz CSA (200039-1121690) - w obu przypadkach parametry znamionowe wynoszą 300 V / 10 A dla grup użytkowych B i D. Produkt jest w pełni zgodny z dyrektywą RoHS oraz normami IEC 60664-1 i IEC 61984, a także spełnia wymagania klasy jakościowej IPC-A-610 Class 2.

Montaż i kodowanie - rozwiązanie gotowe do integracji

Złącze przystosowano do połączenia lutowanego - obsługuje przewody lite i giętkie o przekroju do 2,5 mm2 z koszulką izolacyjną termokurczliwą lub płaskie końcówki widełkowe od 2,8 mm z izolowanymi tulejkami wg DIN IEC 760. Kąt odejścia wynosi 180° (orientacja pozioma), co ułatwia prowadzenie przewodów równolegle do płytki PCB.

Konstrukcja umożliwia opcjonalne kodowanie - element kodowany zapobiega błędnemu podłączeniu wielu konektorów tego samego typu w zestawie. Siła wkładania wynosi maksymalnie 6,5 N na biegun, a siła wyciągania nie przekracza 5 N na biegun, co zapewnia pewne trzymanie połączenia przy jednoczesnej łatwości demontażu.

Konektor oferuje miejsce na etykietę identyfikacyjną - funkcja szczególnie przydatna w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie konieczne jest szybkie rozpoznanie połączeń bez sięgania do dokumentacji.
