Złącze wtykowe do PCB (przyłącze płytki), 320 V, 15 A, Raster w mm: 5.08, Liczba biegunów: 6, skrzynia, SLDF 5.08 L/F 6 SN BK BX 1635780000

Przyłącze płytki drukowanej do wymagających aplikacji przemysłowych

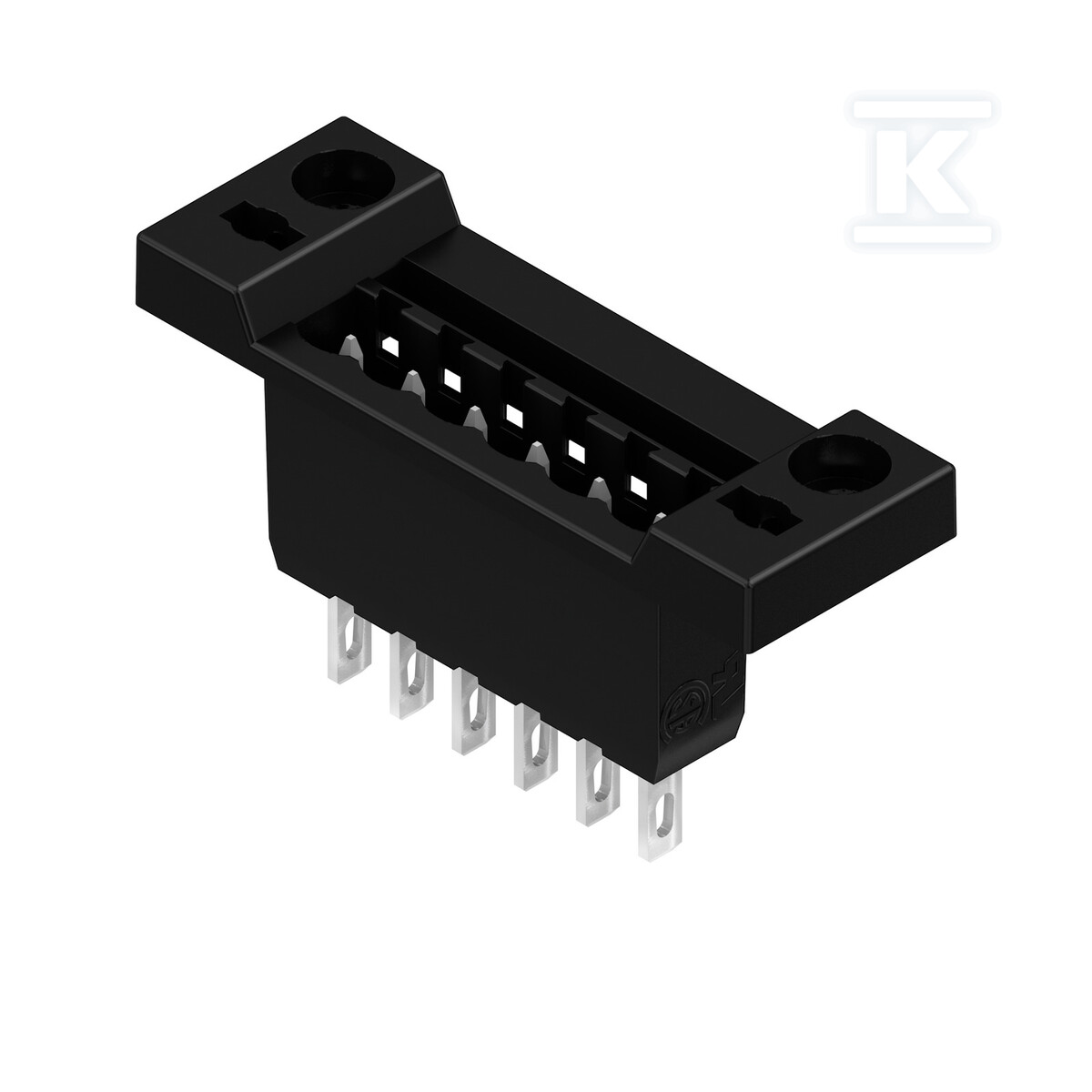

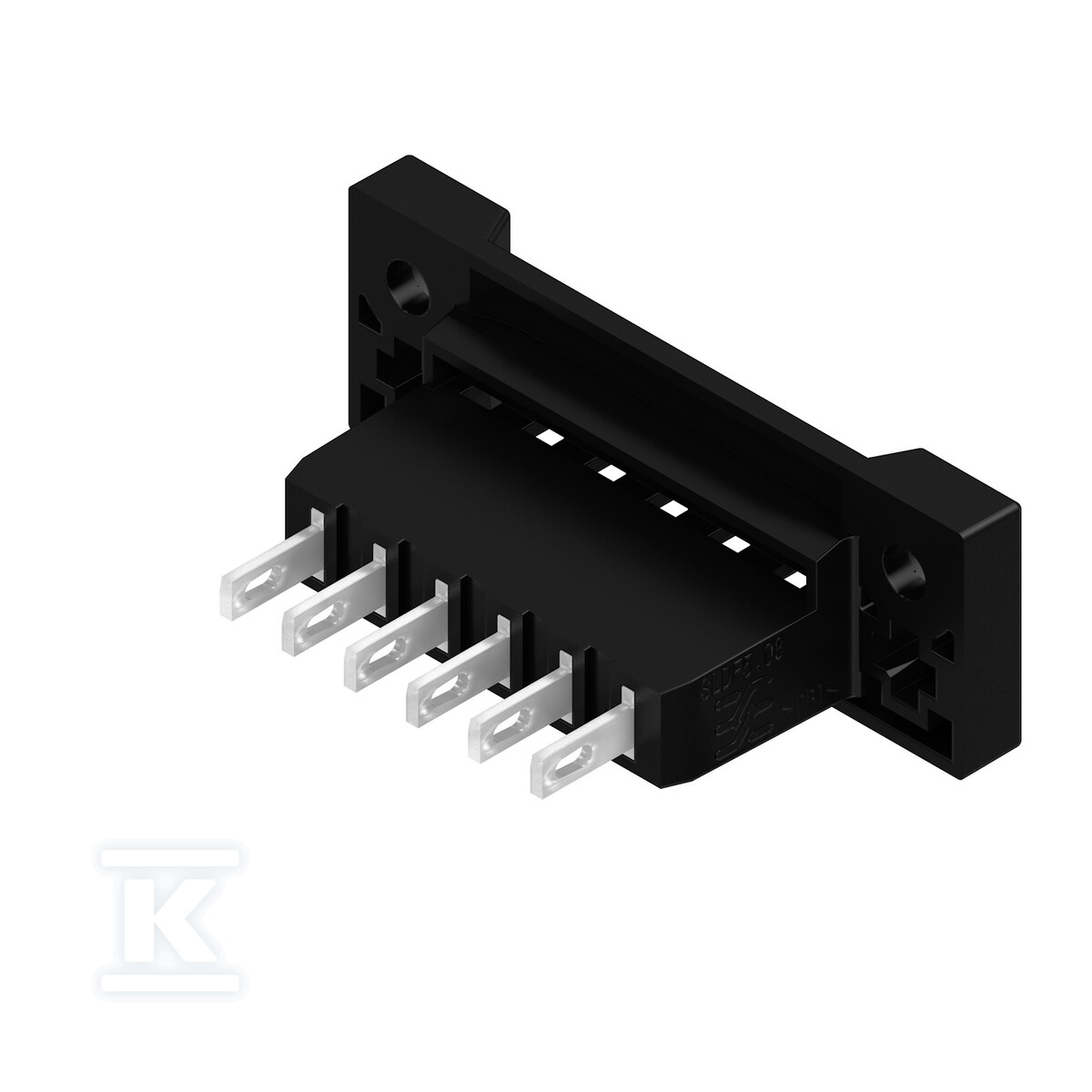

Złącze wtykowe SLDF 5.08 L/F 6 SN BK BX to męski header przeznaczony do montażu przez płytkę PCB, należący do serii OMNIMATE Signal BL/SL 5.08 marki Weidmüller. Produkt oferuje sześć biegunów przy rastrze 5,08 mm, co zapewnia kompaktowe wymiary przy zachowaniu odpowiedniej gęstości połączeń - szerokość całego złączca to tylko 50,2 mm, a głębokość 28 mm. Konstrukcja obsługuje dwa typy połączeń wewnętrznych - płaskie ostrze (flat-blade) oraz lutowanie (solder connection), co daje instalatorowi elastyczność w doborze metody montażu w zależności od warunków produkcyjnych i wymagań aplikacji.

Parametry elektryczne i warunki pracy

Urządzenie pracuje przy znamionowym prądzie ciągłym 15 A (przy temperaturze otoczenia 20°C) lub 13 A (przy 40°C), co pozwala na przesyłanie sygnałów i niskich mocy bez ryzyka przegrzewania. Napięcie znamionowe według IEC wynosi 400 V dla klasy przepięciowej II/2 oraz 320 V dla klasy III/2 - ta druga wartość jest kluczowa przy projektowaniu instalacji przemysłowych narażonych na wyższe poziomy zanieczyszczenia. Odporność na udar wynosi 4 kV we wszystkich klasach przepięciowych, co skutecznie chroni podłączone obwody przed nagłymi skokami napięcia.

Zakres temperatur pracy sięga od -50°C do +100°C, a temperatura magazynowania od -40°C do +70°C - to zakres typowy dla przemysłowych komponentów elektronicznych montowanych w szafach sterowniczych i urządzeniach pracujących na zewnątrz budynków lub w halach o znacznych wahaniach temperatury.

Materiały i trwałość konstrukcji

Korpus izolacyjny wykonano z tworzywa PBT (politereftalanian butylenu), należącego do grupy izolacyjnej IIIa o CTI ?200, co oznacza dobrą odporność na pełzanie prądu nawet w warunkach wysokiej wilgotności i zanieczyszczenia powierzchniowego. Klasyfikacja palności UL94 na poziomie V-0 gwarantuje samogaśnięcie materiału w przypadku pożaru - istotne w aplikacjach gdzie bezpieczeństwo pożarowe jest regulowane normami budowlanymi lub przemysłowymi.

Styki wykonano ze stopu miedzi cynowanej metodą cynowania ogniowego (hot-dip tinned) z warstwą o grubości 4-8 µm Sn, co zapewnia doskonałą ochronę przed korozją oraz niską rezystancję przejściową na poziomie ?5 m?. Siła wkładania to maksymalnie 6,5 N na biegun, a siła wyjmowania 5 N, co przekłada się na pewne osadzenie bez nadmiernego nacisku na złącze.

Normy, atesty i zgodność

Produkt spełnia wymagania norm IEC 60664-1 oraz IEC 61984, co potwierdza jego przydatność do aplikacji przemysłowych i budowlanych. Posiada certyfikaty UL (E60693) oraz CSA (200039-1121690), umożliwiające stosowanie na rynku północnoamerykańskim przy napięciu do 300 V i prądzie do 10 A. Zgodność z dyrektywą RoHS potwierdza brak substancji niebezpiecznych (ołów, kadm, rtęć) w składzie materiałów - istotne przy projektowaniu urządzeń eksportowanych do Unii Europejskiej lub przeznaczonych dla branż regulowanych ekologicznie.

Złącze jest skonstruowane zgodnie z klasą jakościową IPC-A-610 Class 2, co oznacza akceptowalność drobnych niedoskonałości powierzchniowych - standard powszechnie stosowany przy produkcji elektroniki przemysłowej i konsumenckiej.

Produkt dostępny w opakowaniu zbiorczym typu box.
