Złącze wtykowe do PCB (przyłącze płytki), 320 V, 15 A, Raster w mm: 5.08, Liczba biegunów: 7, skrzynia, SLDF 5.08 L/F 7 SN OR BX 1599180000

Innowacyjne złącze wtykowe do płytek drukowanych o rasterze 5,08 mm

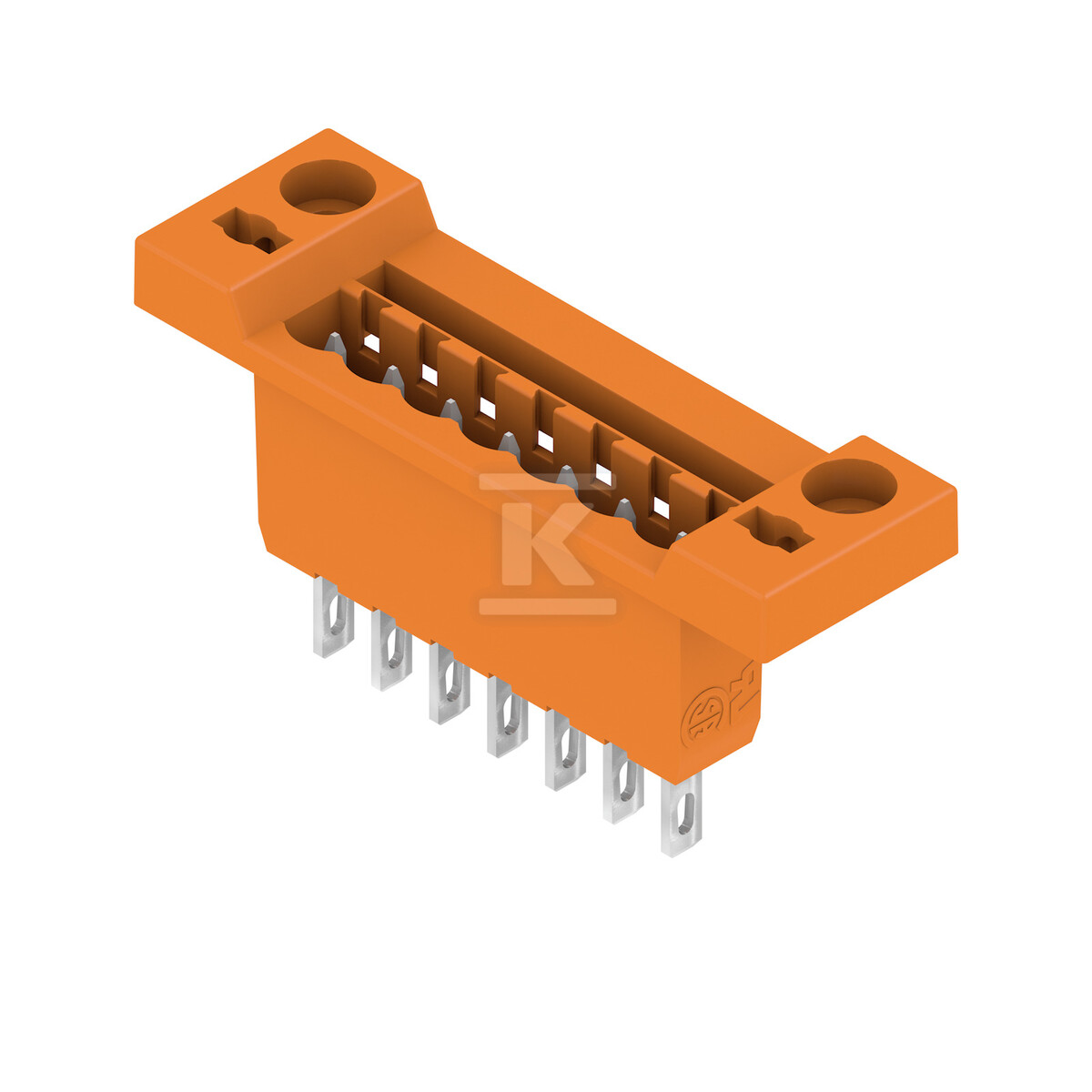

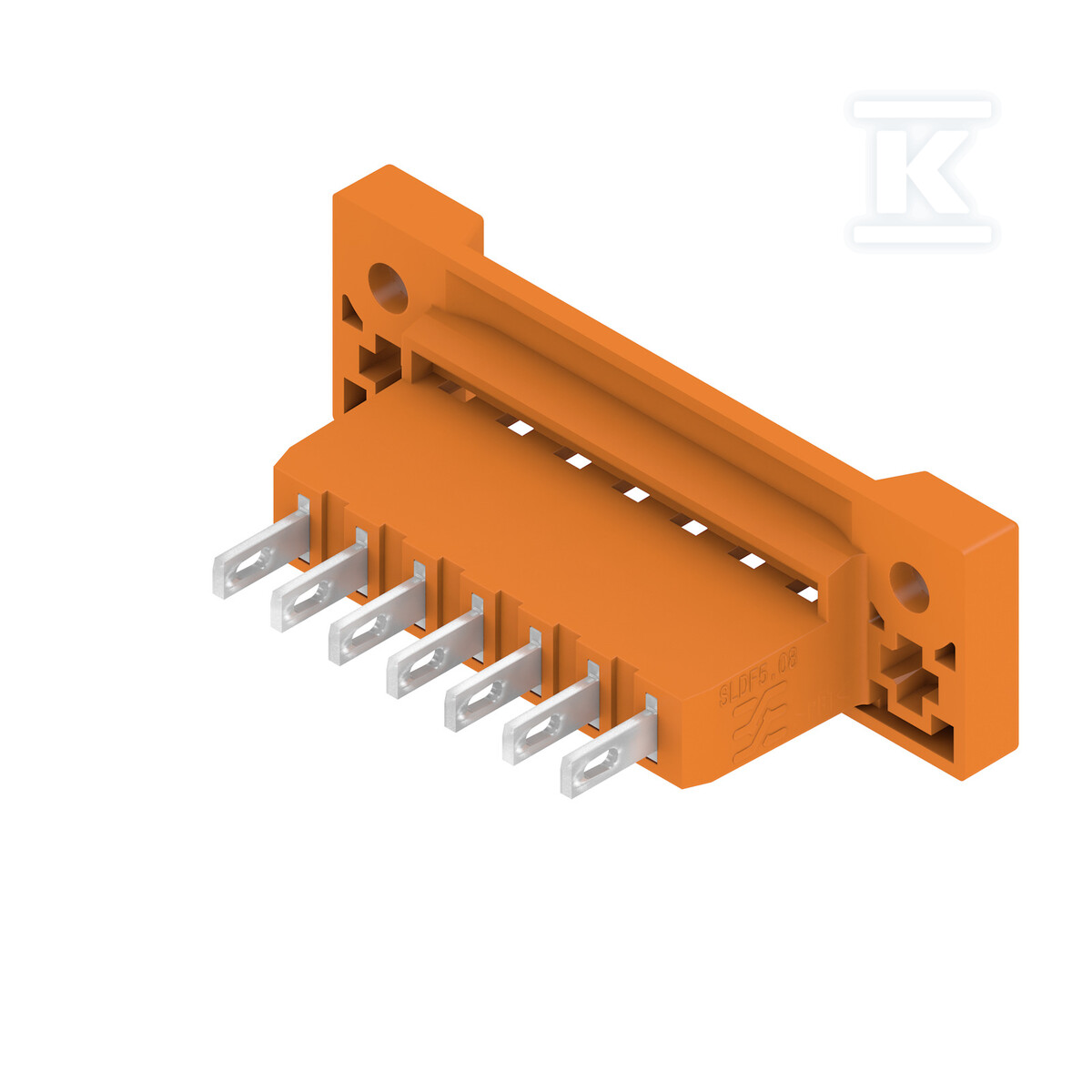

Męskie złącze wtykowe SLDF 5.08 L/F 7 SN OR BX należy do rodziny OMNIMATE Signal marki Weidmüller - linii komponentów zaprojektowanych z myślą o niezawodnych połączeniach sygnalowych w aplikacjach przemysłowych. Produkt oferuje 7 biegunów w jednym rzędzie, raster 5,08 mm oraz obudowę montowaną poziomo (180°) na panel lub płytkę drukowaną.

Złącze bazuje na innowacyjnej technologii przyłączeniowej umożliwiającej bezpieczną i intuicyjną obsługę. Wersja L/F (z elastycznym wyjściem przewodów) obsługuje zarówno połączenia na płaskie ostrza (flat-blade), jak i lutowane - co zapewnia elastyczność przy integracji z różnymi typami płytek PCB.

Obudowa wykonana jest z tworzywa PBT (polibutylenotereftalan) - materiału cenionego za dobrą stabilność termiczną i mechaniczną w warunkach przemysłowych. Kolor pomarańczowy (RAL 2000) ułatwia identyfikację wizualną na linii produkcyjnej.

Parametry elektryczne i warunki pracy

Złącze osiąga 15 A przy napięciu do 400 V (wg normy IEC), co pozwala mu obsłużyć większość standardowych obwodów sygnalowych i sterujących spotykanych w automatyce przemysłowej. Przy temperaturze otoczenia 40°C prąd znamionowy spada do 13 A, więc przy projektowaniu obwodu warto uwzględnić rzeczywiste warunki termiczne panujące w szafie sterowniczej.

Dla rynków amerykańskich (UL/CSA) dopuszczalne parametry wynoszą 300 V / 10 A - różnica wynika z odmiennych norm klasyfikacyjnych stosowanych przez Underwriters Laboratories.

Zakres temperatur pracy mieści się między -50°C a +100°C, a instalacja jest dopuszczalna od -25°C. Przy składowaniu długoterminowym producent określa warunki: średnia temperatura 50°C przy wilgotności maksymalnie 70%, przez okres do 36 miesięcy.

Rezystancja styku utrzymuje się na poziomie ?5 m?, co gwarantuje minimalne straty mocy na połączeniu - istotne szczególnie w obwodach pomiarowych i transmisyjnych.

Konstrukcja mechaniczna i ochrona

Wymiary obudowy to 55,28 × 17,5 × 28 mm (szerokość × wysokość × głębokość). Masa netto wynosi jedynie 8,7 g, co czyni ten konektor lekkim elementem nawet w rozbudowanych zespołach elektronicznych.

Stopień ochrony obudowy to IP20 - zabezpieczenie przed dostępem palcem (średnica >50 mm) i brak ochrony przed wodą. Oznacza to, że złącze jest przeznaczone do stosowania wewnątrz urządzeń lub szaf sterowniczych, gdzie nie występuje bezpośrednie narażenie na wilgoć.

Maksymalna siła wkładania to 6,5 N na biegun, a siła wyciągania - 5 N na biegun. Producent określa żywotność mechaniczną na 25 cykli podłączania/rozłączania. Dla aplikacji wymagających częstych operacji podłączania/rozłączania należy rozważyć dedykowane akcesoria blokujące lub większą liczbę cykli pracy oferowaną przez inne serie Weidmüller.

Tworzywo izolacyjne PBT należy do grupy materiałowej IIIa (wg IEC) i ma wskaźnik CTI ?200 - parametr określający odporność na śledzenie prądu upływowego powierzchni izolatora. Klasa palności V-0 według UL 94 oznacza samogaszenie po usunięciu źródła płomienia.

Styki wykonane są ze stopu miedzi z powierzchnią cynowaną (4-8 µm Sn hot-dip tinned) - powłoka ta zapewnia dobrą lutowność oraz ochronę przed korozją kontaktową.

Normy, certyfikaty i kompatybilność

Produkt jest zgodny z normami:

• IEC 60664-1 - koordynacja izolacji urządzeń elektrycznych,
• IEC 61984 - złącza elektryczne bez zdolności rozwierania pod obciążeniem (COC),
• dyrektywą RoHS,
• wymaganiami klasy II normy IPC-A-610 pod kątem charakterystyk dekoracyjnych.

Certyfikat UL numer E60693 potwierdza aprobatę dla rynku amerykańskiego; certyfikat CSA (200039-1121690) obejmuje rynek kanadyjski.

Złącze jest przystosowane do pracy jako element panelowy - dane katalogowe sugerują opcjonalne rozwiązania blokujące dla mocowania przedniego panelu. Producent oferuje szereg akcesoriów dedykowanych tej serii: blokady antywibracyjne, elementy kodujące zapobiegające błędnemu podłączeniu oraz testowe gniazda diagnostyczne ułatwiające serwisowanie.

Konektor pasuje do przewodów lutowanych zarówno jednodrutowych, jak i giętkich o przekroju do 2,5 mm2, a także do konektorów płaskich od 2,8 mm w izolowanych tulejkach według DIN IEC 760 - co rozszerza możliwości integracji z istniejącymi instalacjami.
