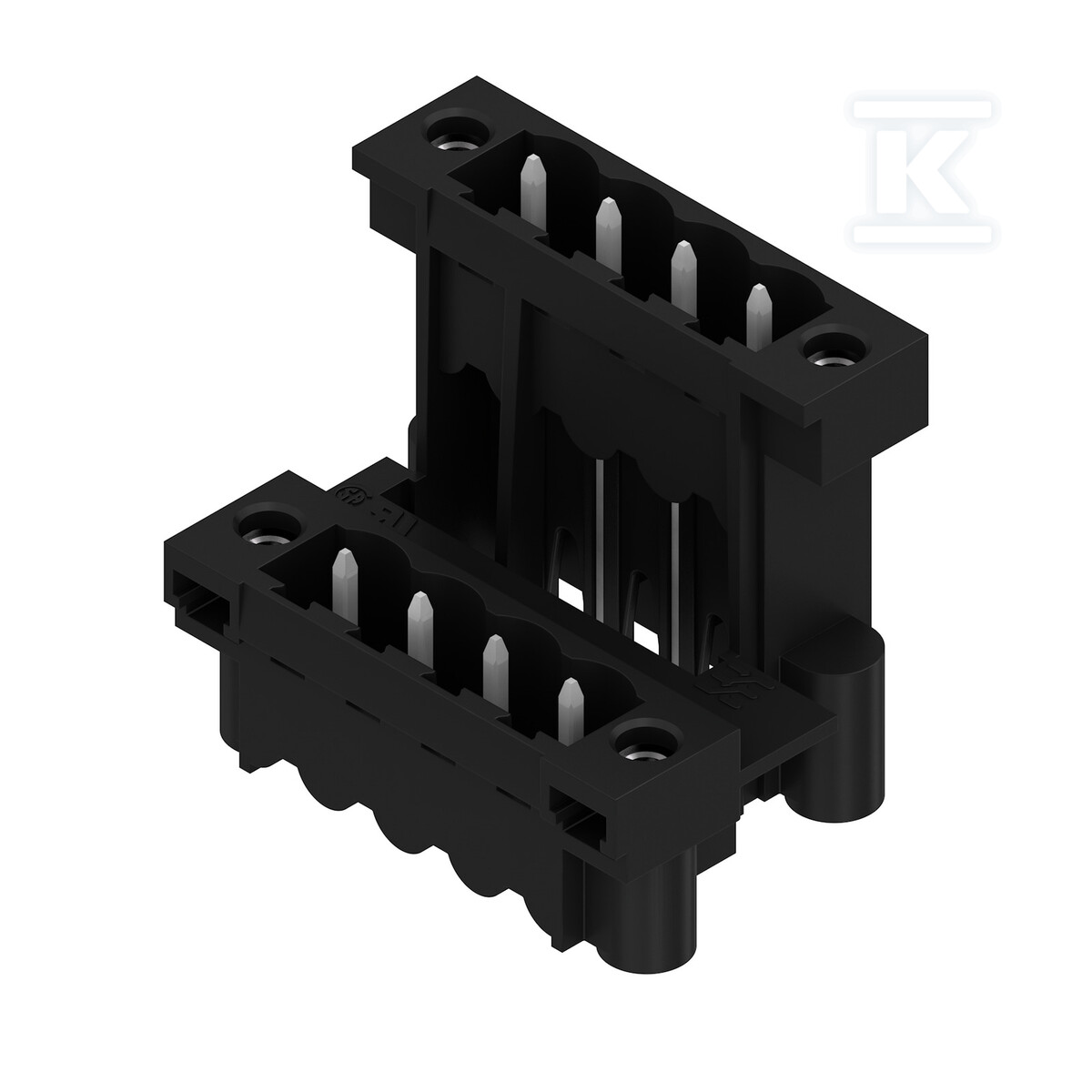

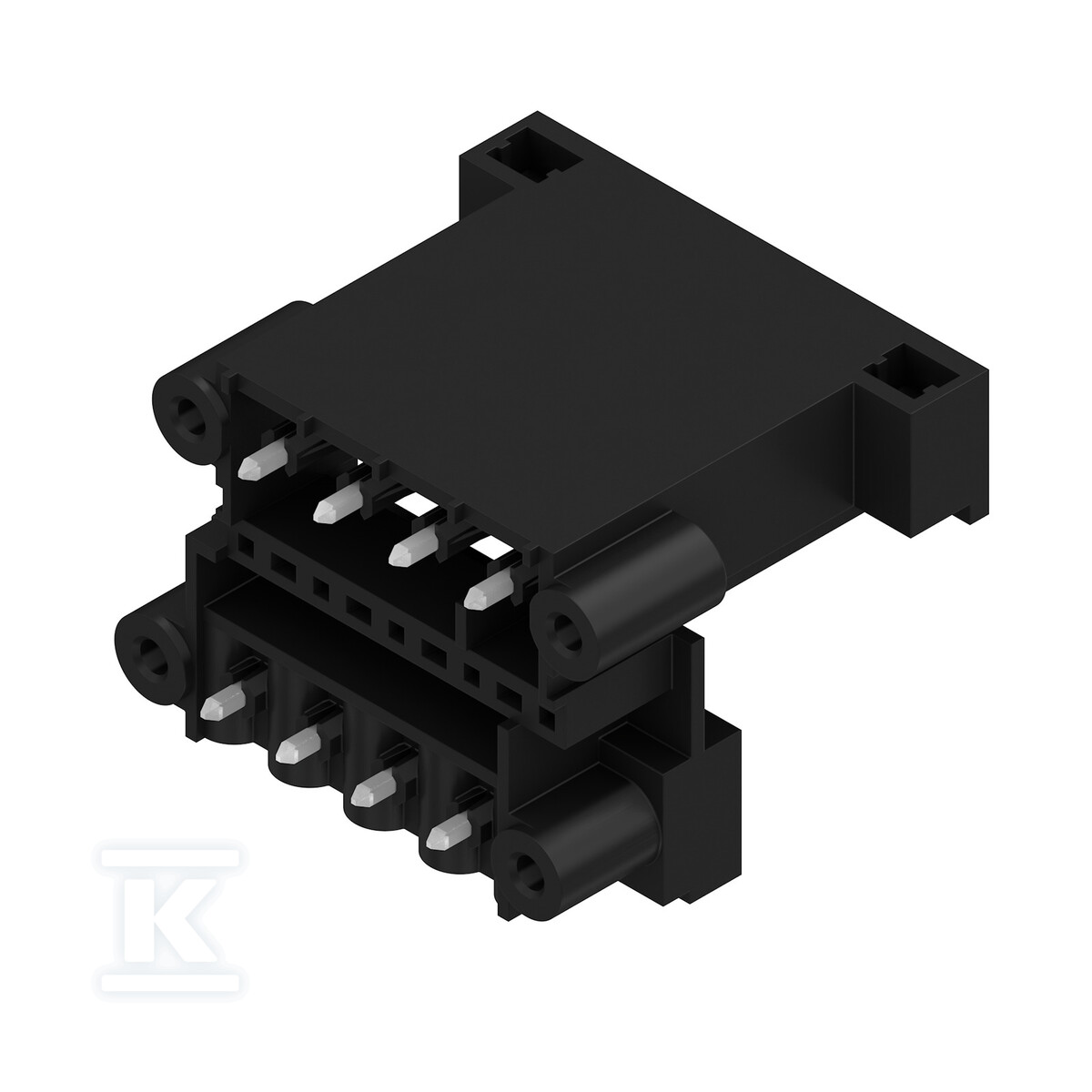

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 15 A, Raster w mm: 5.08, Liczba biegunów: 8, Połączenie lutowane THT/THR, skrzynia, SLDV-THR 5.08/08/180F 1.5SN BK BX 1828910000

Innowacyjne połączenie dla płytek drukowanych

Złącze płytki drukowanej z innowacyjną technologią umożliwiającą bezpieczną i intuicyjną obsługę - zarówno podczas montażu fabrycznego, jak i serwisowej wymiany modułów.

Technologia THT/THR (Through-Hole Technology / Through-Hole Reflow) oznacza, że pin lutowany przechodzi przez otwór w PCB - zapewnia solidniejsze połączenie mechaniczne niż typowe złącza powierzchniowe SMD.

Raster 5,08 mm to standard przemysłowy - taki sam jak w popularnych listwach zaciskowych.

Parametry elektryczne i konstrukcja mechaniczna

Maksymalne napięcie robocze wynosi 320 V, a dopuszczalny prąd ciągły sięga 15 A. Złącze dysponuje ośmioma biegunami.

Pin lutowany ma długość 1,5 mm i jest cynowany - powierzchnia cynowana ułatwia proces lutowania oraz zapewnia odporność na korozję stykową przez cały okres eksploatacji.

Kąt wyprowadzenia 180° oznacza prostopadłe ustawienie pinów względem płaszczyzny płytki - piny wystają pionowo.

Kołnierz mocujący (flange) umożliwia dodatkowe przykręcenie obudowy złącza do panelu lub obudowy urządzenia - stabilizuje pozycję modułu i zapobiega przypadkowemu wysunięciu się wtyku z gniazda.

Materiały i wykonanie

Obudowa wykonana jest z tworzywa sztucznego w kolorze czarnym - standardowe rozwiązanie dla złącz przemysłowych.

Zgodność

Złącze jest zgodne z dyrektywą RoHS.

ETIM klasyfikuje ten produkt jako EC002637.
