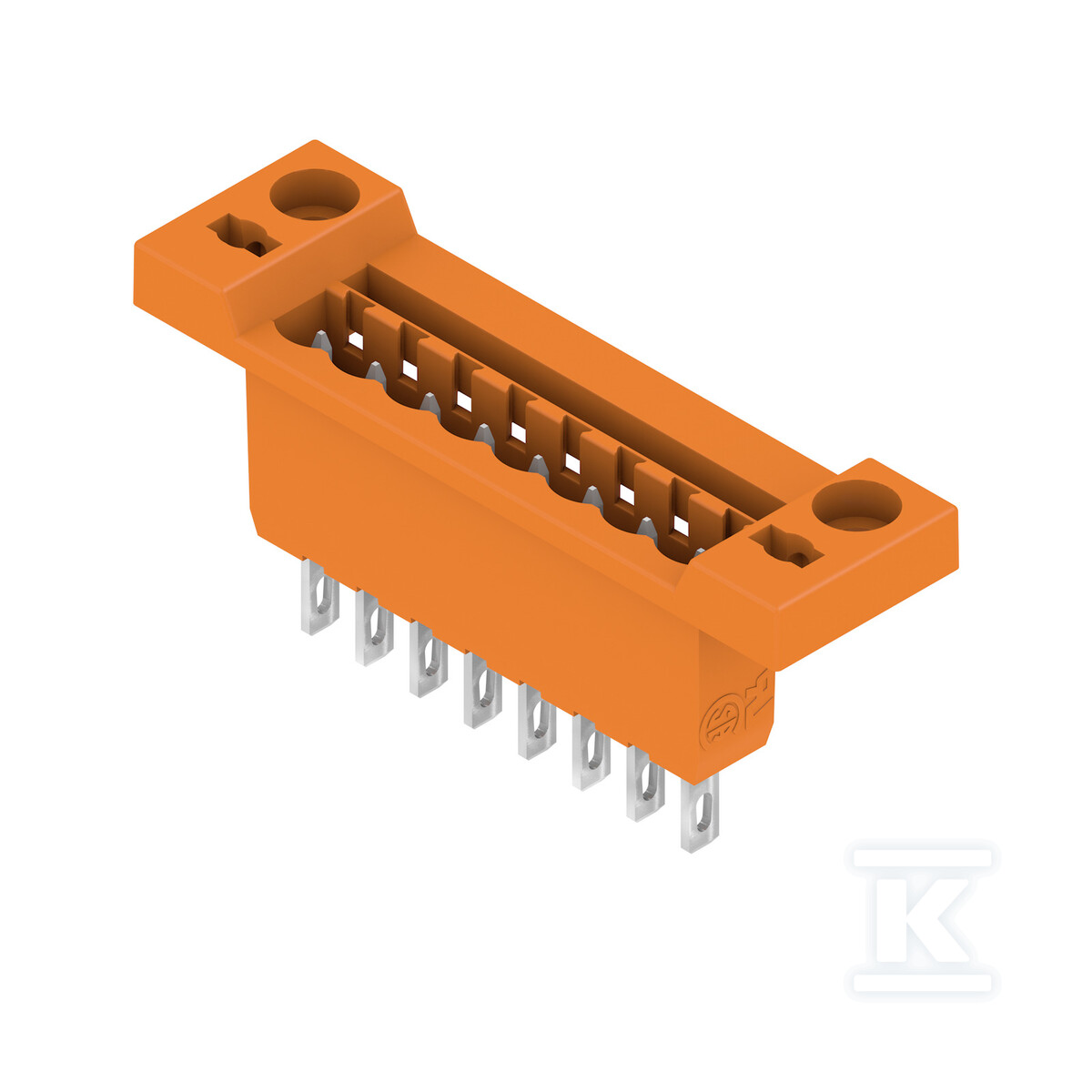

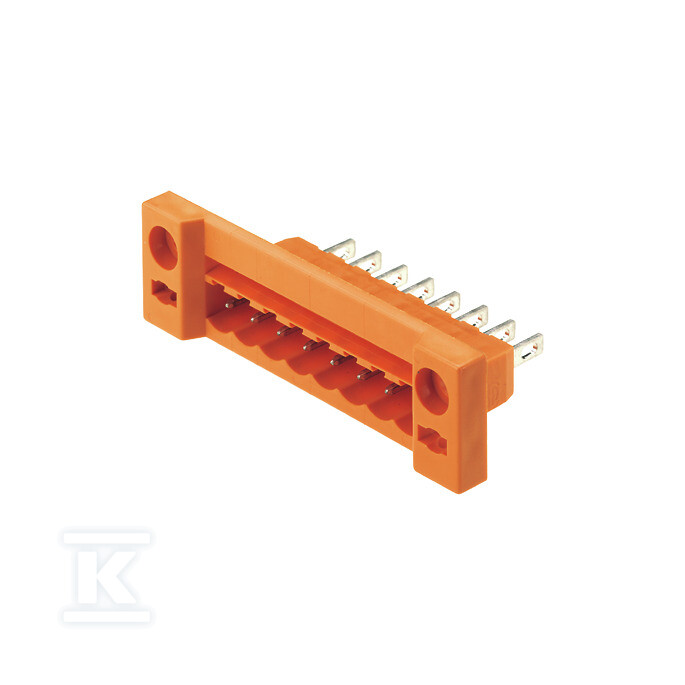

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 15 A, Raster w mm: 5.08, Liczba biegunów: 8, skrzynia, SLDF 5.08 L/F 8 SN OR BX 1599190000

Innowacyjne złącze wtykowe do PCB dla aplikacji przemysłowych

Złącze wtykowe SLDF 5.08 z serii OMNIMATE Signal to komponent zaprojektowany do bezpiecznego i trwałego połączenia z płytką drukowaną. Osiem biegunów w układzie jednorzędowym oraz raster 5,08 mm sprawiają, że produkt sprawdza się w kompaktowych aplikacjach elektronicznych, gdzie liczy się każdy milimetr powierzchni montażowej.

Parametry elektryczne i mechaniczne

Znamionowy prąd ciągły wynosi 15 A przy temperaturze otoczenia 20°C oraz 13 A przy 40°C, co pozwala na przesyłanie wystarczającej mocy do większości układów sterowania i zasilania niskonapięciowego. Napięcie znamionowe 320 V dla kategorii przepięć III/2 zapewnia bezpieczną pracę w instalacjach przemysłowych narażonych na chwilowe skoki napięcia.

Siła wtykania maksymalnie 6,5 N na biegun oraz siła ciągnięcia 5 N na biegun oznaczają ergonomiciczne połączenie - wkładanie i wyjmowanie złącza nie wymaga użycia narzędzi ani nadmiernej siły fizycznej. Produkt wytrzymuje 25 cykli wtykania, co jest wystarczające dla typowych aplikacji serwisowych i diagnostycznych.

Materiały i odporność środowiskowa

Korpus izolacyjny wykonany z PBT (politereftalanu butylenu) zapewnia doskonałą stabilność termiczną i chemiczną. Materiał należy do grupy izolacyjnej IIIa o porównywalnym wskaźniku śledzenia CTI ?200, co gwarantuje odporność na przeskoki powierzchniowe nawet w warunkach podwyższonej wilgotności.

Styki wykonane ze stopu miedzi pokryte są warstwą cyny o grubości 4-8 µm, co zapewnia doskonały kontakt elektryczny i ochronę przed korozją. Klasa palności UL94 V-0 oznacza samogaśnięcie materiału po usunięciu źródła płomienia - kluczowa cecha dla aplikacji gdzie bezpieczeństwo pożarowe jest priorytetem.

Zakres temperatury pracy od -50°C do +100°C pozwala na montaż w urządzeniach pracujących zarówno w chłodniach przemysłowych, jak i w pobliżu elementów generujących ciepło.

Normy, certyfikaty i zgodność

Produkt posiada certyfikaty UL (E60693) oraz CSA (200039-1121690), co potwierdza zgodność z północnoamerykańskimi standardami bezpieczeństwa elektrycznego. Zgodność z dyrektywą RoHS oznacza brak substancji niebezpiecznych takich jak ołów czy kadm - istotne dla eksportu do krajów UE oraz aplikacji ekologicznych.

Spełnia wymagania norm IEC 60664-1 oraz IEC 61984, które definiują parametry izolacji i wymagania dla złączy instalacyjnych. Dodatkowo produkt jest zaprojektowany zgodnie ze standardem IPC-A-610 Class 2, określającym jakość montażu wyrobów elektronicznych - coś docenia każdy serwisant pracujący z profesjonalnym sprzętem.

Stopień ochrony IP20 chroni przed dotknięciem palcem elementów pod napięciem - standard dla złączy montowanych wewnątrz obudów urządzeń.
