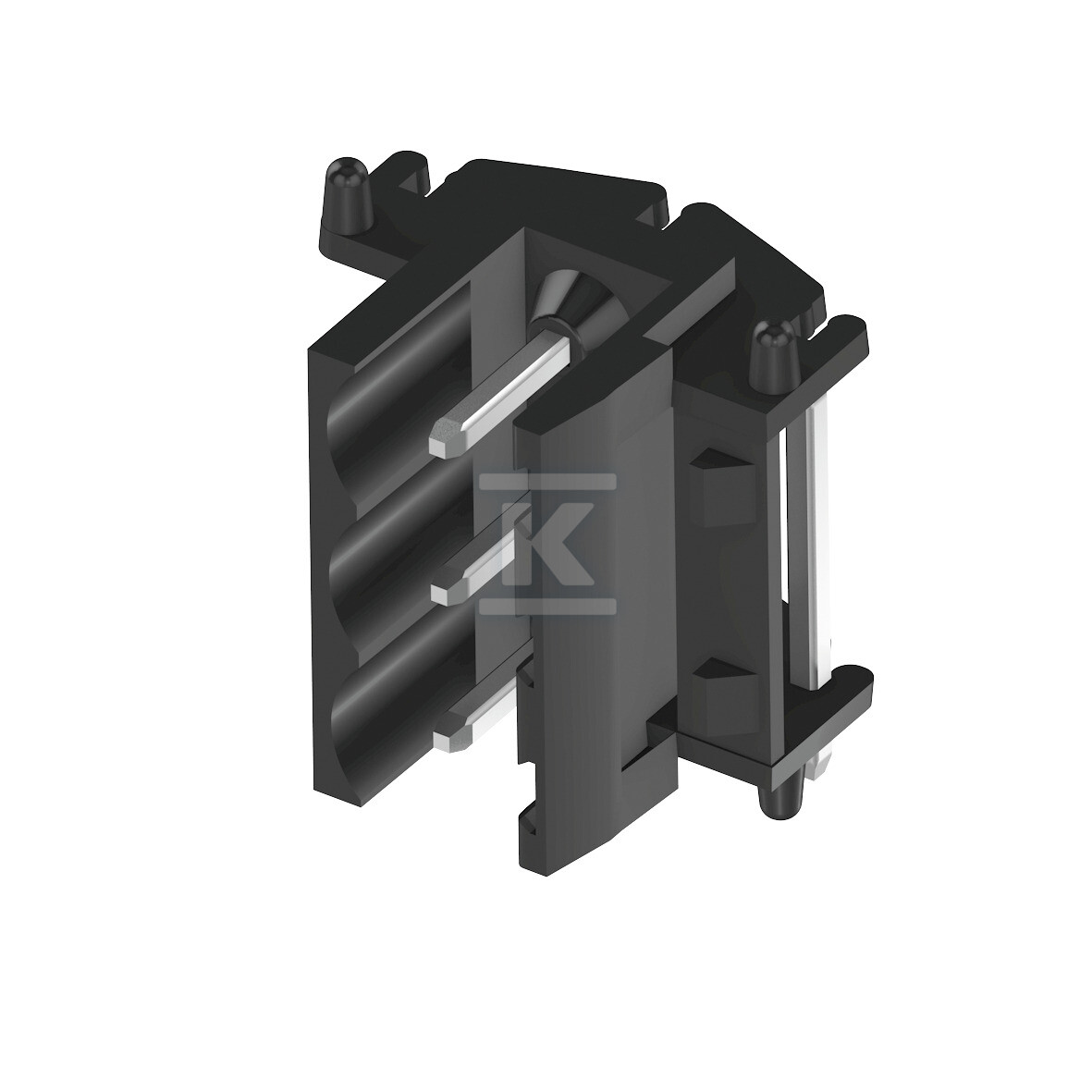

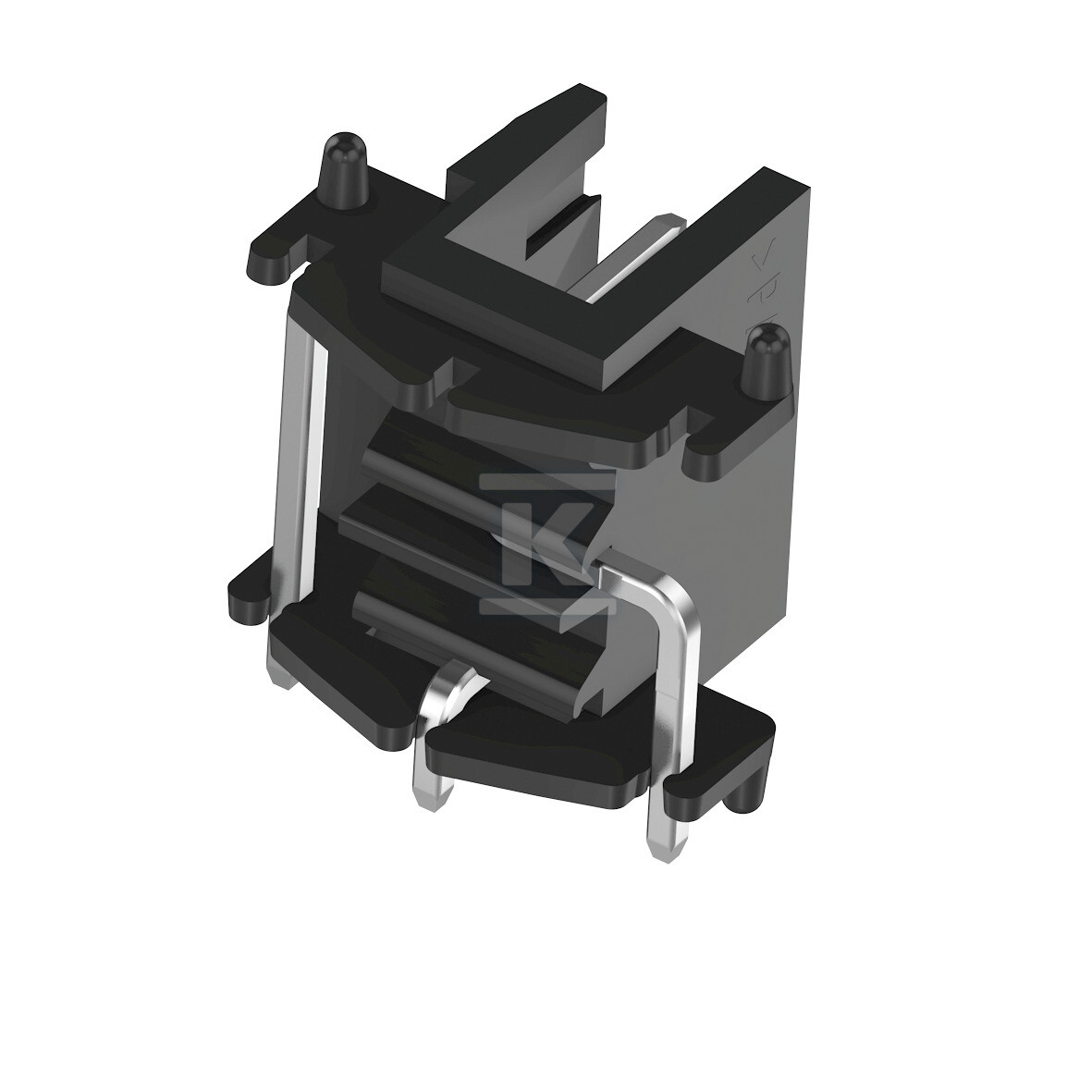

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 16 A, Raster w mm: 5.08, Liczba biegunów: 3, Połączenie lutowane THR, skrzynia, SLEH 5.08/3 RE22.5 2.4 SN BK BX 7924940000

Złącze wtykowe PCB do profesjonalnych aplikacji elektronicznych

Złącze wtykowe do płytki drukowanej to kompaktowy element umożliwiający pewne połączenie elektryczne między PCB a zewnętrznymi obwodami. Technologia THR (Through-Hole Reflow) zapewnia trwały montaż poprzez przepuszczenie pinów przez otwory w płytce i ich przylutowanie - rozwiązanie znane ze stabilności mechanicznej i odporności na obciążenia eksploatacyjne.

Parametry znamionowe i możliwości pracy

Urządzenie pracuje przy napięciu znamionowym 320 V oraz prądzie 16 A, co pozwala na jego wykorzystanie w aplikacjach zasilających i sygnalizacyjnych średniej mocy. Raster 5,08 mm to standard przemysłowy zapewniający kompatybilność z szeroką gamą obudów i płytek drukowanych oraz ułatwiający prowadzenie ścieżek na PCB.

Konstrukcja trzypinowa (3 bieguny) sprawdza się w prostych połączeniach zasilających lub przesyłaniu sygnałów wieloprzewodnikowych.

Konstrukcja i cechy montażowe

Pin lutowniczy o długości 2,4 mm jest cynowany - powierzchnia cynku chroni przed korozją i poprawia zwilżalność podczas lutowania, co przekłada się na powtarzalną jakość połączenia. Kąt montażu 180° oznacza prostoliniowe wyprowadzenie pinów prostopadle do powierzchni płytki - typowa konfiguracja dla złącz typu "header" montowanych od strony elementów.

Otwartą konstrukcję boczną (open side) można obsługiwać ręcznie przy pracach serwisowych lub prototypowaniu - wystarczy wsunąć/wyciągnąć wtyk bez użycia narzędzi.

Materiały i warunki pracy

Obudowa wykonana jest z czarnego tworzywa - kolor czarny zapewnia estetyczny wygląd i ułatwia identyfikację elementu w zestawie.

Cynowane piny lutownicze zapewniają dobrą przewodność elektryczną oraz ochronę przed utlenianiem nawet przy wielokrotnym nagrzewaniu podczas demontażu i ponownego montażu.

Złącze przeznaczone jest do pracy przemysłowej - szczegółowe dane dotyczące zakresu temperatur roboczych dostępne są w dokumentacji producenta.

Zgodność i certyfikaty

Produkt spełnia dyrektywę RoHS (ograniczenie substancji niebezpiecznych) - wolny od ołowiu i innych substancji szkodliwych dla środowiska. Dostępna jest również certyfikacja UL/cURus, co potwierdza zgodność z amerykańskimi i kanadyjskimi normami bezpieczeństwa elektrycznego dla aplikacji przemysłowych.

Opakowanie jednostkowe to 100 sztuk (Box) - forma dystrybucji dedykowana dla producentów OEM i serwisów instalujących większe wolumeny.
