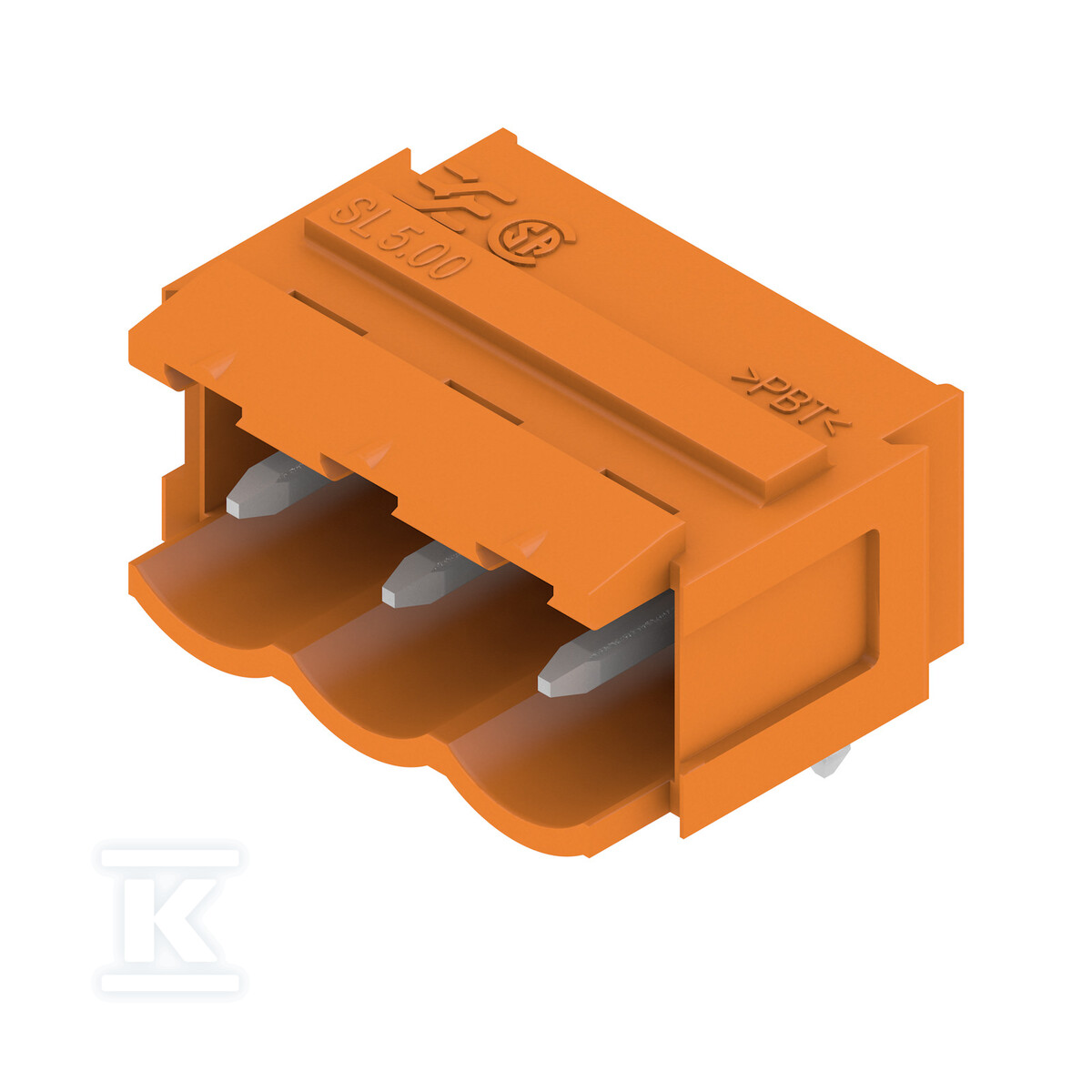

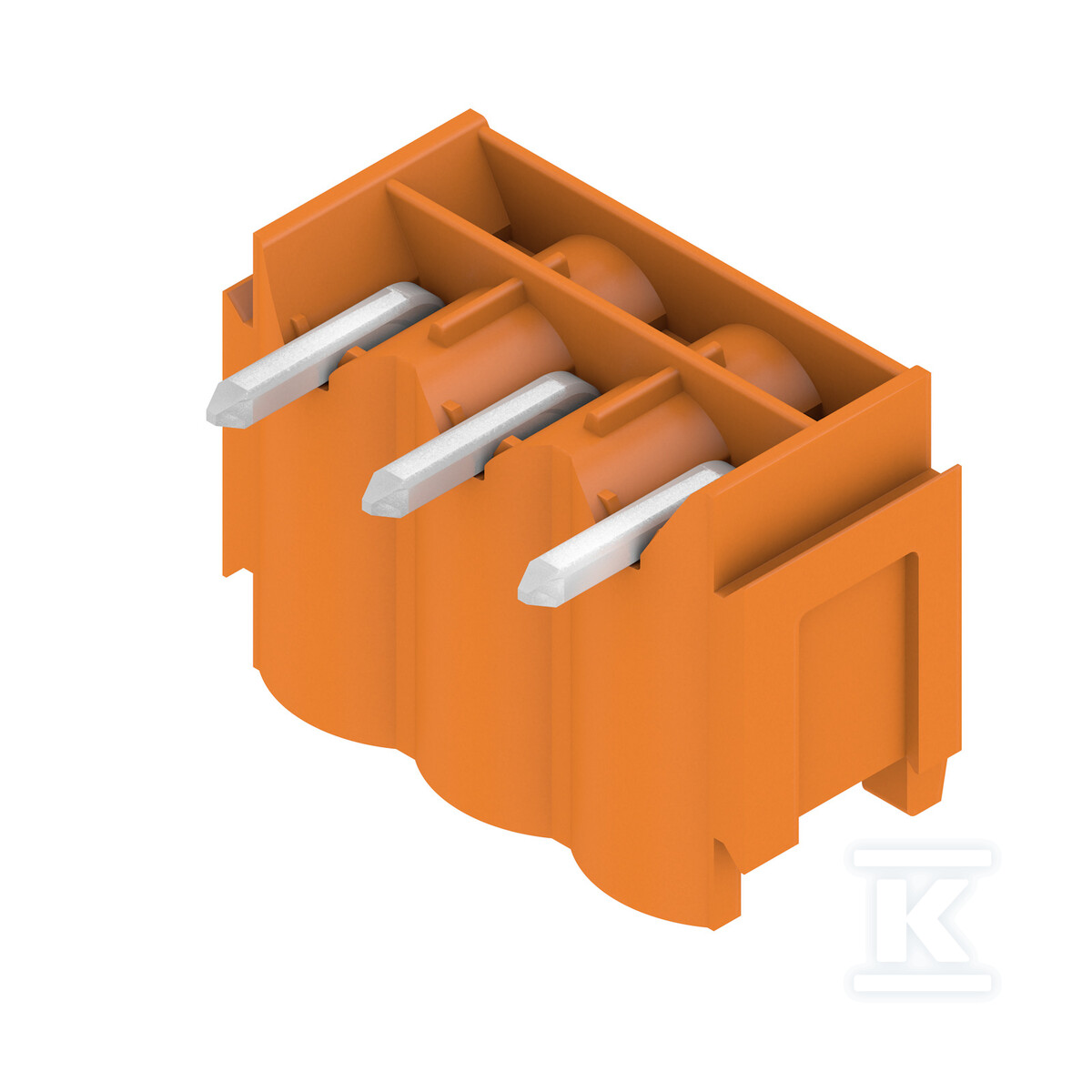

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 18 A, Raster w mm: 5.00, Liczba biegunów: 3, Połączenie lutowane THR, skrzynia, SL 5.00/03/90B 3.2SN OR BX 1580870000

Zastosowanie i konstrukcja

Złącze wtykowe SL 5.00/03/90B to komponent przeznaczony do montażu na płytkach drukowanych (PCB) w technologii thru-hole (THR). Kątowa konstrukcja 90° pozwala na oszczędzanie przestrzeni w urządzeniach elektronicznych - styki są prowadzone równolegle do płytki, co sprawdza się szczególnie w aplikacjach ograniczonych pionowym wymaganiem zabudowy.

Trzy bieguny zapewniają podstawową konfigurację dla obwodów zasilających lub sygnałowych w różnych aplikacjach elektronicznych. Raster 5 mm to standardowy wymiar stosowany w wielu aplikacjach, co ułatwia dobór kompatybilnych elementów.

Materiał i parametry termiczne

Obudowa wykonana z polibutylenu tereftalanu (PBT) - tworzywa termoplastycznego o wysokiej odporności termicznej i mechanicznej. Zakres temperatur pracy od -50°C do +100°C pozwala na stosowanie w warunkach narażonych na znaczne wahania temperatury.

Styki pokryte cyną (tin plating) poprawiają przewodnictwo elektryczne oraz chronią przed korozją - to standard w złączach przemysłowych wymagających długotrwałej niezawodności.

Parametry elektryczne

Maksymalny prąd znamionowy 18 A (wg normy IEC) lub 15 A (wg UL) pozwala na przesyłanie znacznych mocy przez kompaktowy komponent. Napięcie znamionowe 320 V wystarcza do większości aplikacji zasilających.

Te parametry czynią złącze odpowiednim do szerokiego zakresu zastosowań wymagających niezawodnej transmisji mocy.

Montaż i eksploatacja

Połączenie lutowane THR wymaga przełożenia wyprowadzeń przez otwory w płytce PCB i przylutowania - zapewnia mechaniczne zamocowanie oraz pewny kontakt elektryczny. Technologia thru-hole jest bardziej odporna na obciążenia mechaniczne niż SMD, co ma znaczenie w aplikacjach narażonych na wibracje.

Producent Weidmüller to uznana marka specjalizująca się w komponentach dla automatyki przemysłowej - produkty tej firmy są standardem w europejskich instalacjach elektrycznych i elektronicznych.
