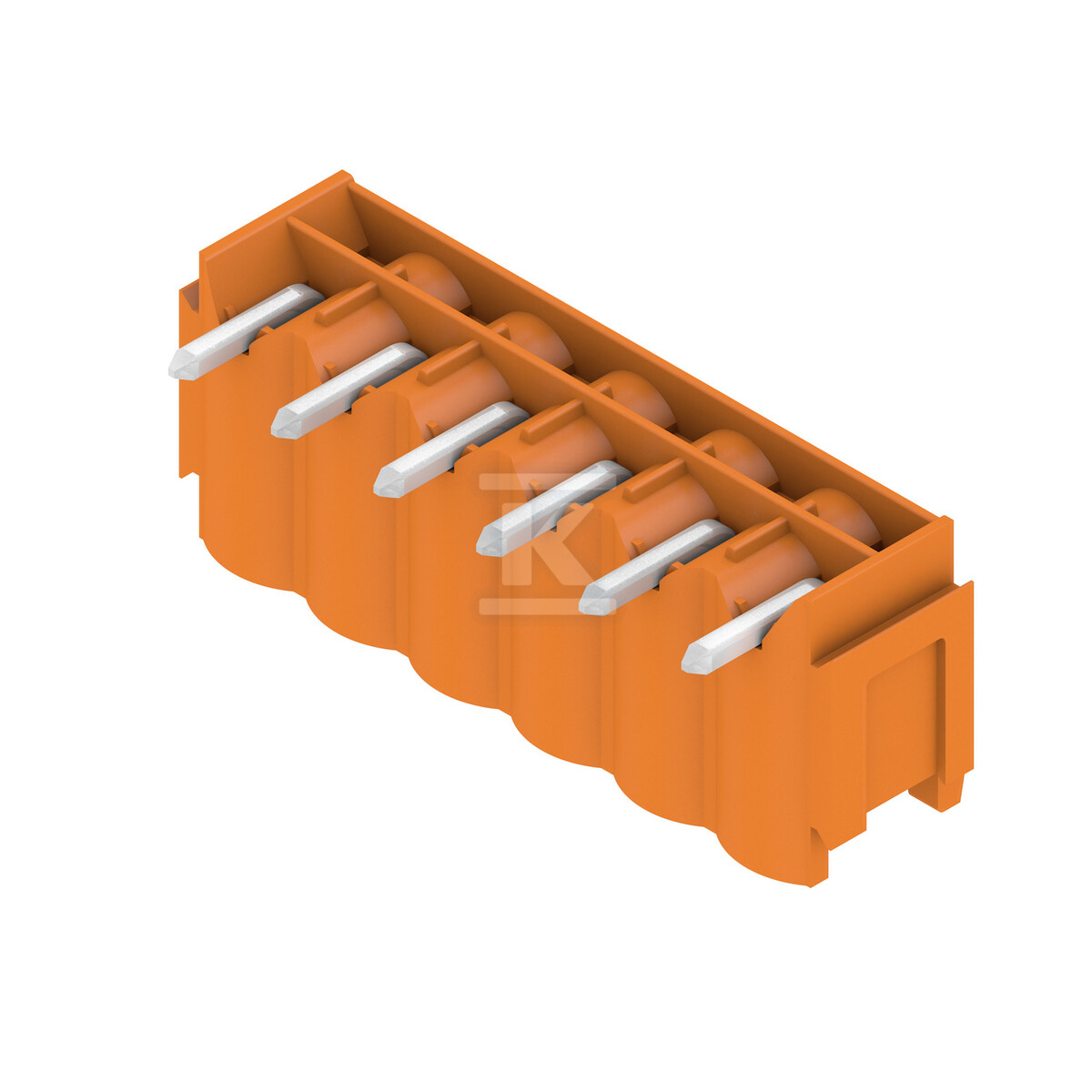

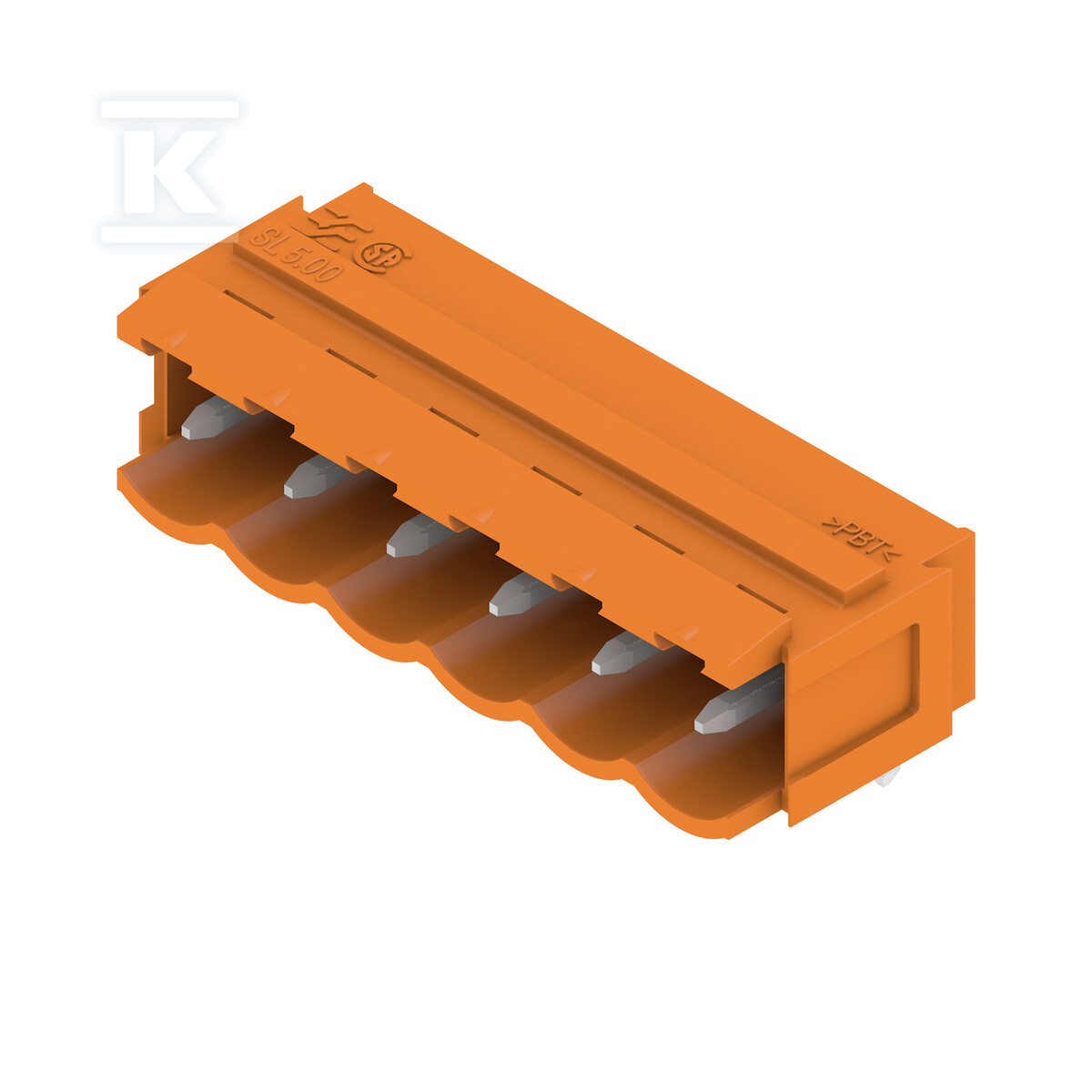

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 18 A, Raster w mm: 5.00, Liczba biegunów: 6, Połączenie lutowane THR, skrzynia, SL 5.00/06/90B 3.2SN OR BX 1580900000

Innowacyjne złącze wtykowe do płytek drukowanych

Złącze męskie przeznaczone do montażu przewlekanego (THT) na płytkach drukowanych oferuje 6 biegunów w rastrze 5 mm. Kierunek wyprowadzenia pinów pod kątem 90° ułatwia prowadzenie przewodów na płaskich płytkach - to klasyczne rozwiązanie stosowane tam, gdzie przestrzeń nad PCB jest ograniczona.

Konstrukcja i materiały

Obudowa wykonana z tworzywa PBT (politereftalan butylenu) zapewnia stabilność mechaniczną i odporność termiczną - temperatura pracy mieści się w zakresie od -50°C do +100°C, a instalacja możliwa jest już od -25°C. Materiał należy do grupy izolacyjnej IIIa i spełnia normę palności UL 94 V-0 - najwyższa klasa samogaszenia dla elementów stosowanych w aplikacjach wymagających minimalnego ryzyka pożarowego.

Styki wykonane ze stopu CuSn pokryte są warstwą niklu (1-3 µm) oraz cyny (2-4 µm) - ta konstrukcja gwarantuje dobrą lutowność i odporność na korozję. Piny lutowane mają długość 3,2 mm z tolerancją (+)0,1/(-)0,2 mm, co odpowiada standardom procesu wave soldering. Otwory pod via mają średnicę 1,3 mm (+0,1 mm), a wymiary pinów to 1,2 mm w przekroju ośmiokątnym.

Wymiary całości: szerokość 32 mm, wysokość 11,6 mm, głębokość 12 mm. Masa wynosi zaledwie 1,91 g. Kolor pomarańczowy ułatwia identyfikację na płytce - szczególnie przydatne przy serwisie lub rozbudowie urządzenia.

Parametry elektryczne i bezpieczeństwo

Znamionowy prąd przy minimalnej liczbie biegunów wynosi 18 A (przy temperaturze otoczenia 20°C), spadając do około 14-14,5 A przy pełnym obciążeniu wszystkich sześciu biegunów. Napięcie znamionowe różni się w zależności od klasy przepięciowej:

Klasa / Stopień zabrudzenia	Napięcie
II / 2	400 V
III / 2	320 V
III / 3	250 V

Napięcie udarowe dla wszystkich klas wynosi standardowo 4 kV. Złącze wytrzymuje obciążenie prądem zwarciowym rzędu 120 A przez około jedną sekundę, wielokrotnie powtarzane - co symuluje warunki eksploatacyjne przy awariach sieci zasilającej. Rezystencja kontaktowa nie przekracza limitu umożliwiającego sprawny transfer sygnałów bez istotnych strat mocy na połączeniu.

Przy użyciu kompatybilnego gniazda wtykowego uzyskujesz ochronę przed przypadkowym dotknięciem styków - poziom IP20 gdy złącze jest połączone (według norm DIN VDE).

Normy i proces lutowania

Produkt certyfikowany przez normy międzynarodowe IEC - IEC 60664-1 oraz IEC 61984, amerykańską aprobatę UL E60693, kanadyjską certyfikację CSA oraz dyrektywę RoHS dotyczącą substancji niebezpiecznych. Zgodność IPC-A-610 Class 2 zapewnia akceptowalną jakość wykończenia powierzchniowego dla standardowych aplikacji elektronicznych. Klasyfikacja ETIM EC002637 potwierdza przynależność do kategorii złączy elektronicznych stosowanych na płaszczyznach obwodowych. Produkt współpracuje ze standardową rodziną interfejsową OMNIMATE Signal BL/SL.

Dla procesu wave soldering producent rekomenduje profile jedno- lub dwufalowe z temperaturą szczytową do 260°C. Całkowity czas kontaktu pinów z cynownikiem nie powinien przekraczać 10 sekund, a szybkość chłodzenia utrzymuje się poniżej 6 K/s. Piny są fabrycznie cynowane - nie wymagają dodatkowego preparowania przed lutowaniem.

Produkt dostarczany jest w opakowaniu typu box - jednostka handlowa zawiera 50 sztuk. Wymiary opakowania zbiorowego to około 166 × 68 × 44 mm, co ułatwia organizację magazynową.
