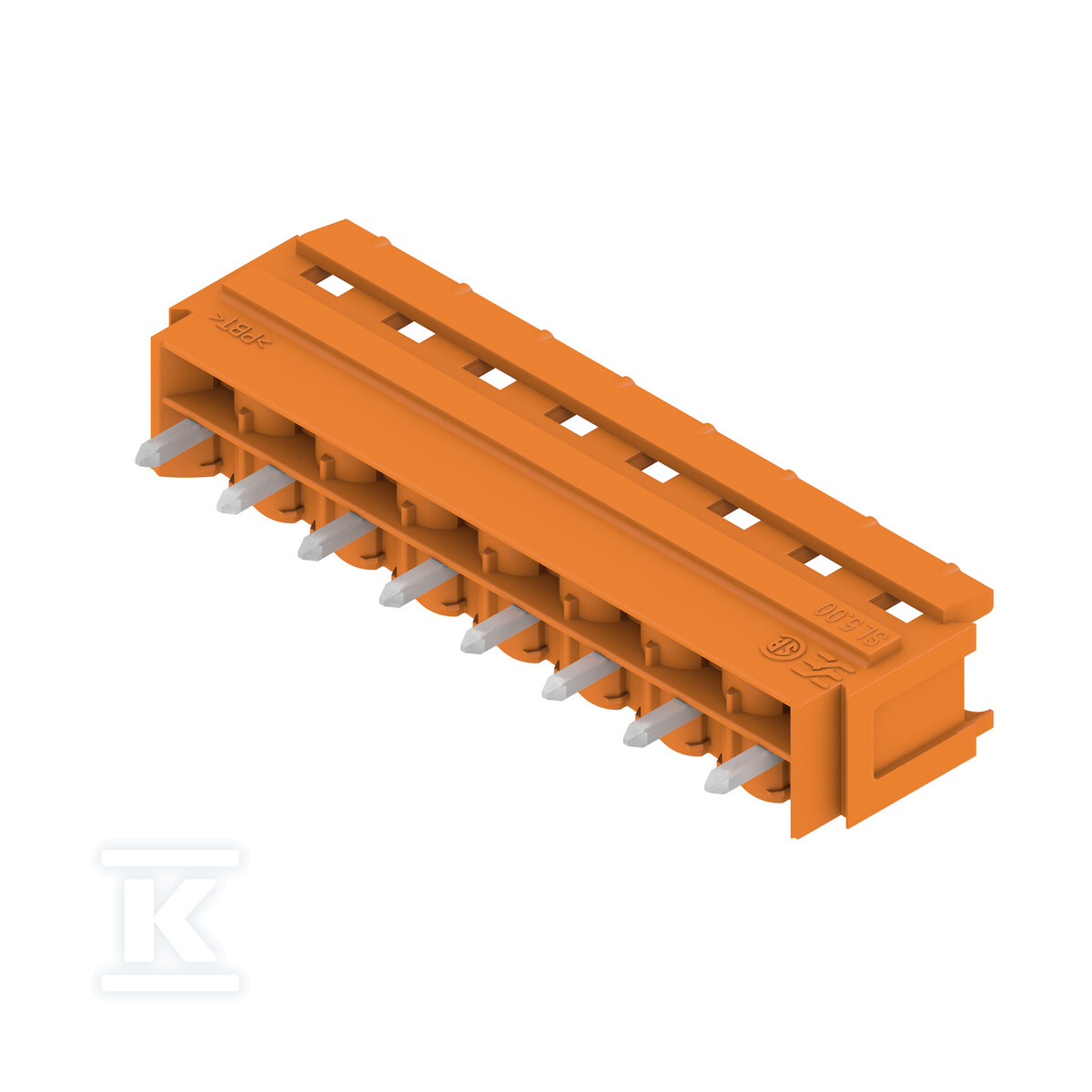

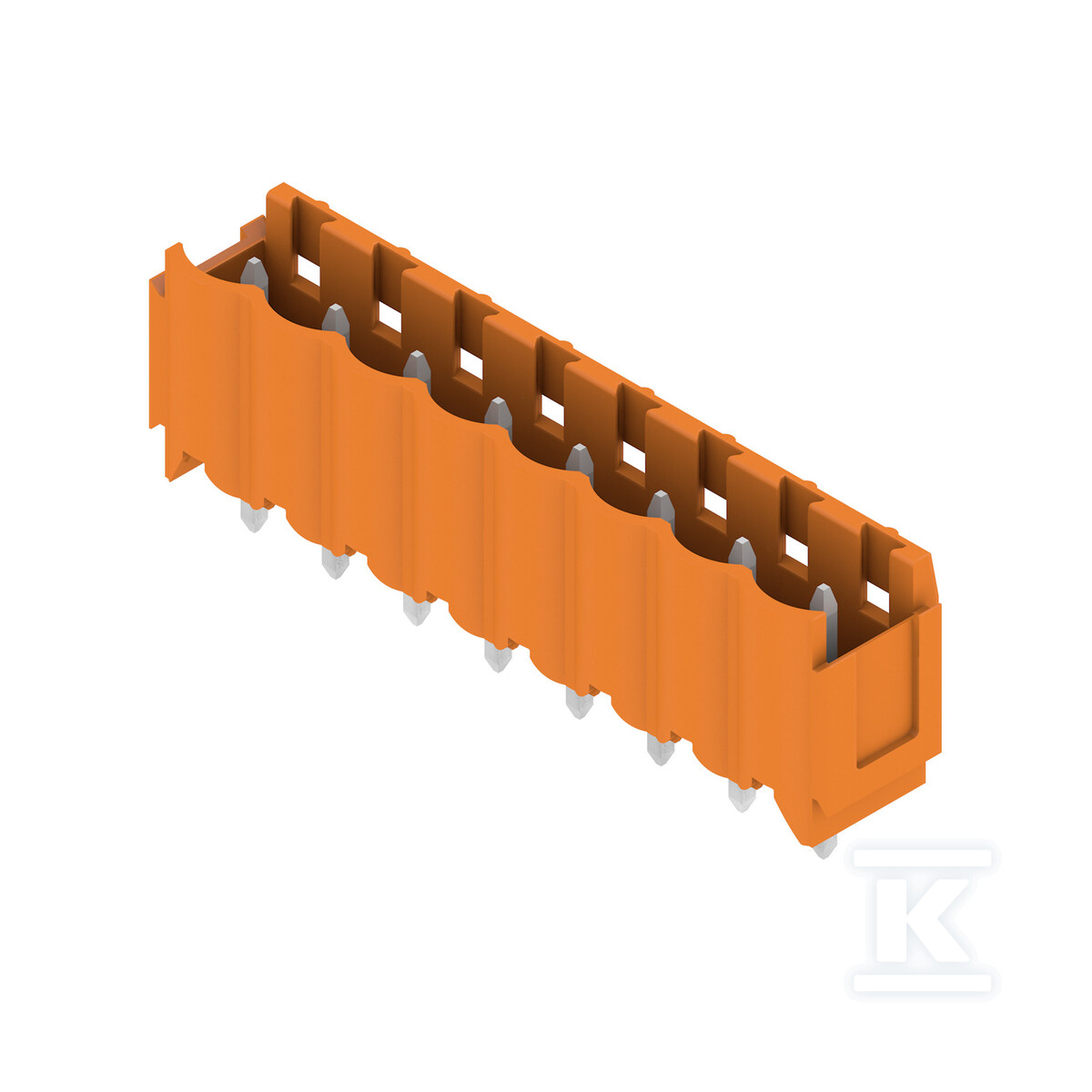

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 18 A, Raster w mm: 5.00, Liczba biegunów: 8, Połączenie lutowane THR, skrzynia, SL 5.00/08/180B 3.2SN OR BX 1581840000

Innowacyjne złącze do płytek drukowanych oparte na technologii THR

Złącze wtykowe SL 5.00/08/180B 3.2SN OR BX to komponent przeznaczony do montowania na płytkach drukowanych, wykonany w technologii THR (Through-Hole Technology) - czyli lutowania przelotowego. Wyróżnia się 8 biegunami rozmieszczonymi na rastrze 5,00 mm, co zapewnia stabilny rozstaw pinów odpowiedni dla standardowych aplikacji przemysłowych i konsumenckich.

Konstrukcja i sposób montażu

Technologia lutowania THR polega na przewlekaniu wyprowadzeń przez otwory w laminacie i lutowaniu ich od strony spodniej płytki. W porównaniu z technologią SMD (montaż powierzchniowy) zapewnia:

• wyższą odporność mechaniczną połączenia - wyprowadzenia zakotwiczone w otworach są mniej podatne na obciążenia mechaniczne,
• lepszą wytrzymałość termiczną - sprawdza się w aplikacjach narażonych na wahania temperatury,
• pewniejszy kontakt elektryczny przy większych prądach.

Raster 5 mm to popularny standard stosowany m.in. w zasilaczach, sterownikach PLC, modułach automatyki przemysłowej oraz urządzeniach pomiarowych.

Parametry pracy i możliwości aplikacyjne

Znamionowe napięcie robocze wynosi 320 V, a dopuszczalny prąd ciągły to 18 A. Te warunki pozwalają na zastosowanie złącza w obwodach sterujących niskiego napięcia, interfejsach komunikacyjnych oraz sekcjach zasilających urządzeń elektronicznych klasy przemysłowej.

Producent - Weidmüller - kładzie nacisk na intuicyjność obsługi: innowacyjna technologia połączenia ma ułatwiać zarówno montaż, jak i ewentualną wymianę modułów podczas serwisowania urządzeń.

Zgodność klasyfikacyjna

Według klasyfikacji ETIM produkt należy do grupy EC002637, co oznacza złącze płytki drukowanej jako samodzielny element przyłączeniowy. Informacja ta jest przydatna przy wyszukiwaniu zamienników lub rozbudowie systemów opartych na modularnych blokach stykowych.

Waga samego złącza to zaledwie 2,5 g, co minimalizuje obciążenie mechaniczne płytki - istotne przy konstrukcjach wymagających redukcji masy całkowitej urządzenia.
