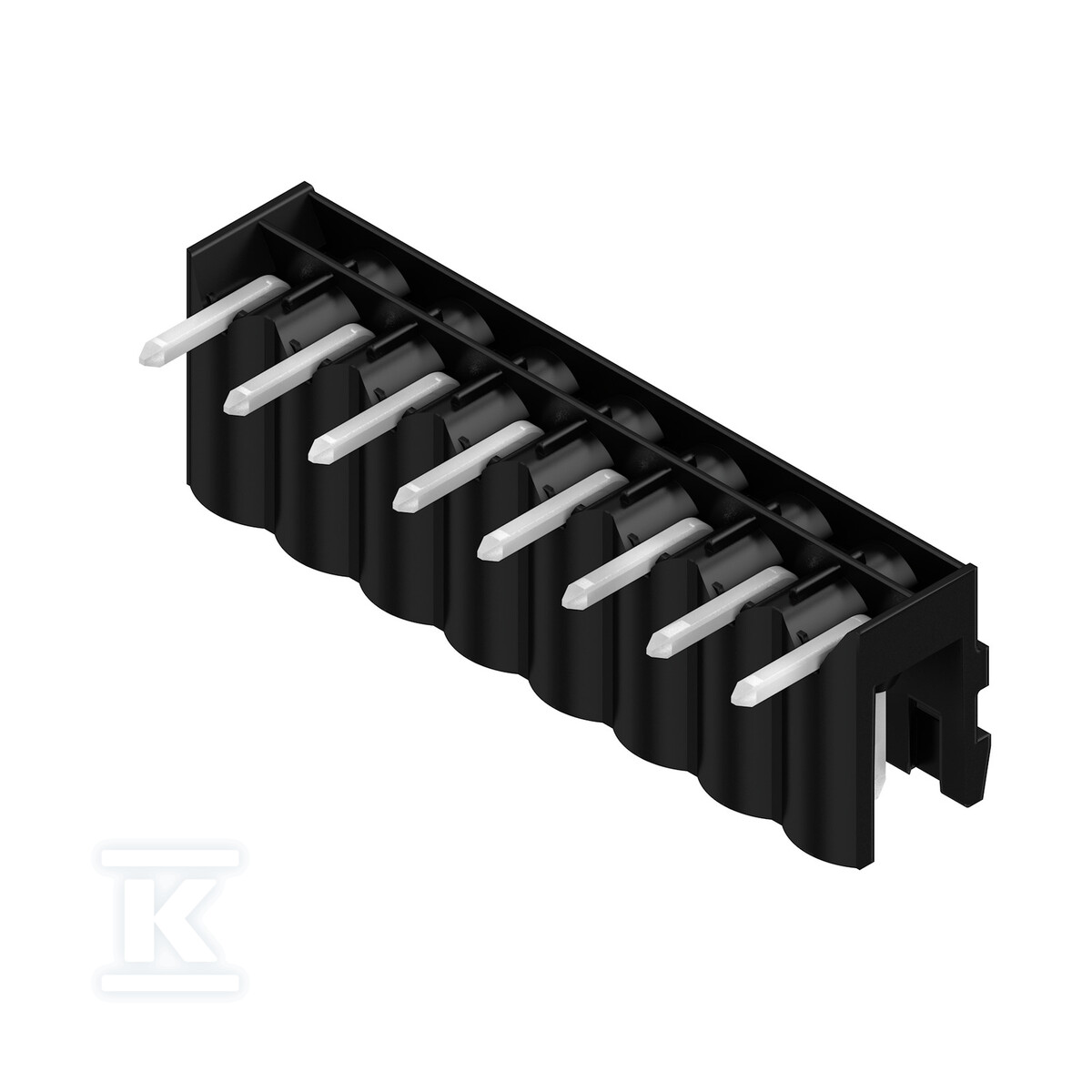

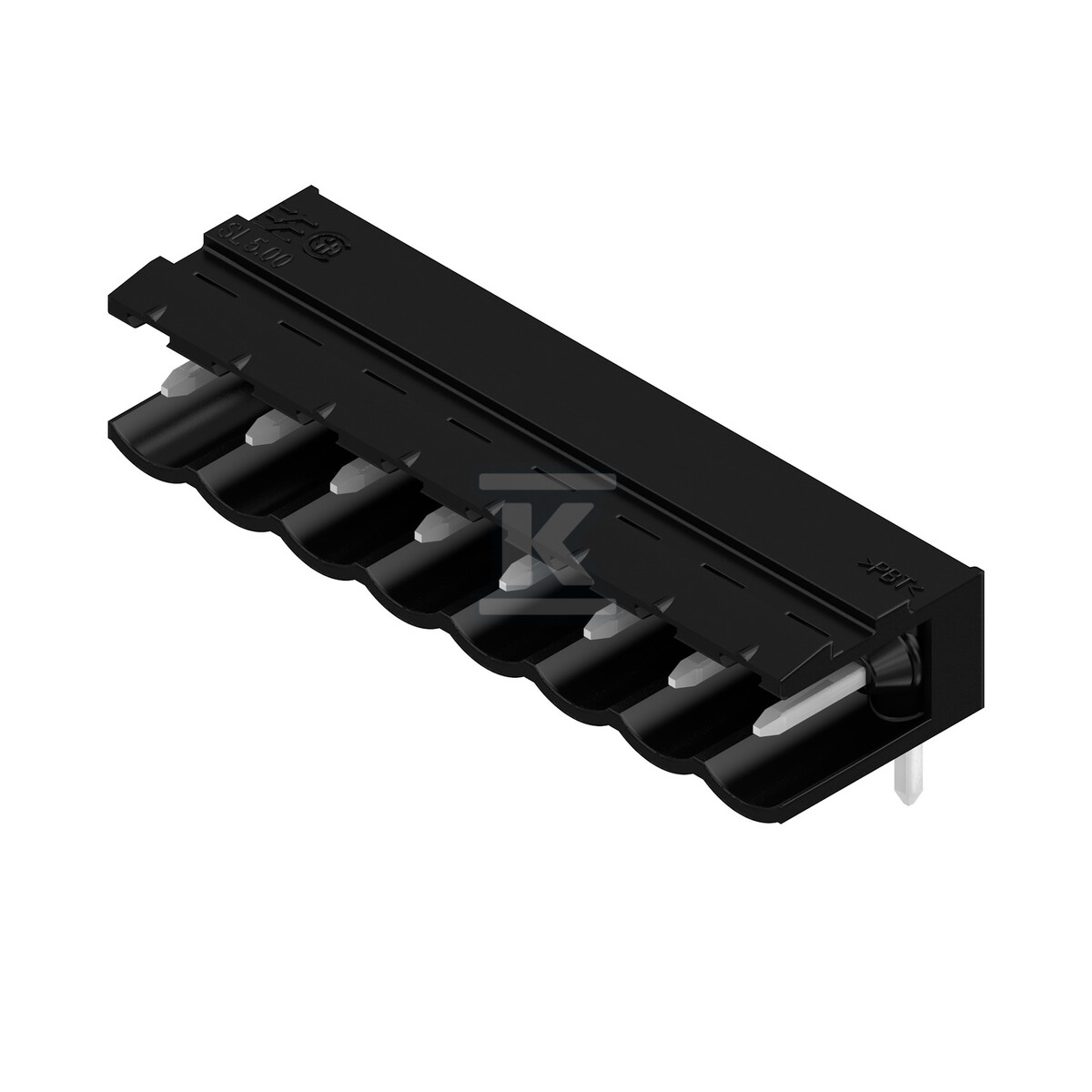

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 18 A, Raster w mm: 5.00, Liczba biegunów: 8, Połączenie lutowane THR, skrzynia, SL 5.00/08/90 4.5SN BK BX 1626040000

Zastosowanie i kompatybilność

Złącze wtykowe serii Omnimate SL to element przeznaczony do montażu na płytkach drukowanych (PCB) w aplikacjach przemysłowych i elektronice użytkowej. Konstrukcja typu header z pinami męskimi i osłonami po obu stronach zapewnia stabilne połączenie oraz chroni styki przed uszkodzeniami mechanicznymi podczas montażu i eksploatacji.

Dzięki rasterowi 5,00 mm oraz konfiguracji 8 biegunów w jednym rzędzie, produkt sprawdza się w kompaktowych układach elektrycznych, gdzie liczy się oszczędność miejsca na płytce. Montaż przez otwór (THR - Through-Hole) gwarantuje solidne połączenie mechaniczne z podłożem, odporne na wibracje i obciążenia mechaniczne występujące w środowisku przemysłowym.

Złącze obsługuje prąd do 18 A (wg normy IEC) przy napięciu roboczym 320 V (znamionowe do 400 V IEC / 300 V UL). Zakres temperatur pracy od -50°C do +100°C pozwala na zastosowanie w urządzeniach pracujących zarówno w warunkach chłodniczych, jak i w środowiskach o podwyższonej temperaturze.

Materiały i trwałość

Styki pokryte są warstwą cyny (Sn), co zapewnia dobrą przewodność elektryczną oraz odporność na korozję. Korpus wykonany jest z tworzywa termoplastycznego w kolorze czarnym, charakteryzującego się wysoką wytrzymałością dielektryczną i mechaniczną.

Produkt jest bezołowiowy i zgodny z dyrektywą RoHS, co spełnia wymagania nowoczesnej elektroniki przemysłowej oraz aplikacji nastawionych na ekologię.

Montaż i eksploatacja

Połączenie realizowane jest techniką lutowania THR (Through-Hole Reflow), umożliwiającą integrację w procesie produkcji płytek drukowanych zarówno metodą klasyczną, jak i reflow. Orientacja pod kątem 90° (Right Angle) pozwala na poziome doprowadzenie przewodów do płytki - rozwiązanie typowe dla połączeń interfejsowych i zasilających w modułach elektronicznych.

Intuicyjna konstrukcja ze strony wtykowej umożliwia szybkie i pewne połączenie oraz rozłączenie bez ryzyka uszkodzenia styków - to istotne przy pracach serwisowych i modernizacjach instalacji.
