Złącze wtykowe do PCB (przyłącze płytki), 320 V, 23 A, Raster w mm: 5.08, Liczba biegunów: 11, Połączenie lutowane THR, skrzynia, BLL 5.08/11/90FI 3.2SN OR BX 1843840000

Przyłącze do płytki drukowanej o wysokiej obciążalności

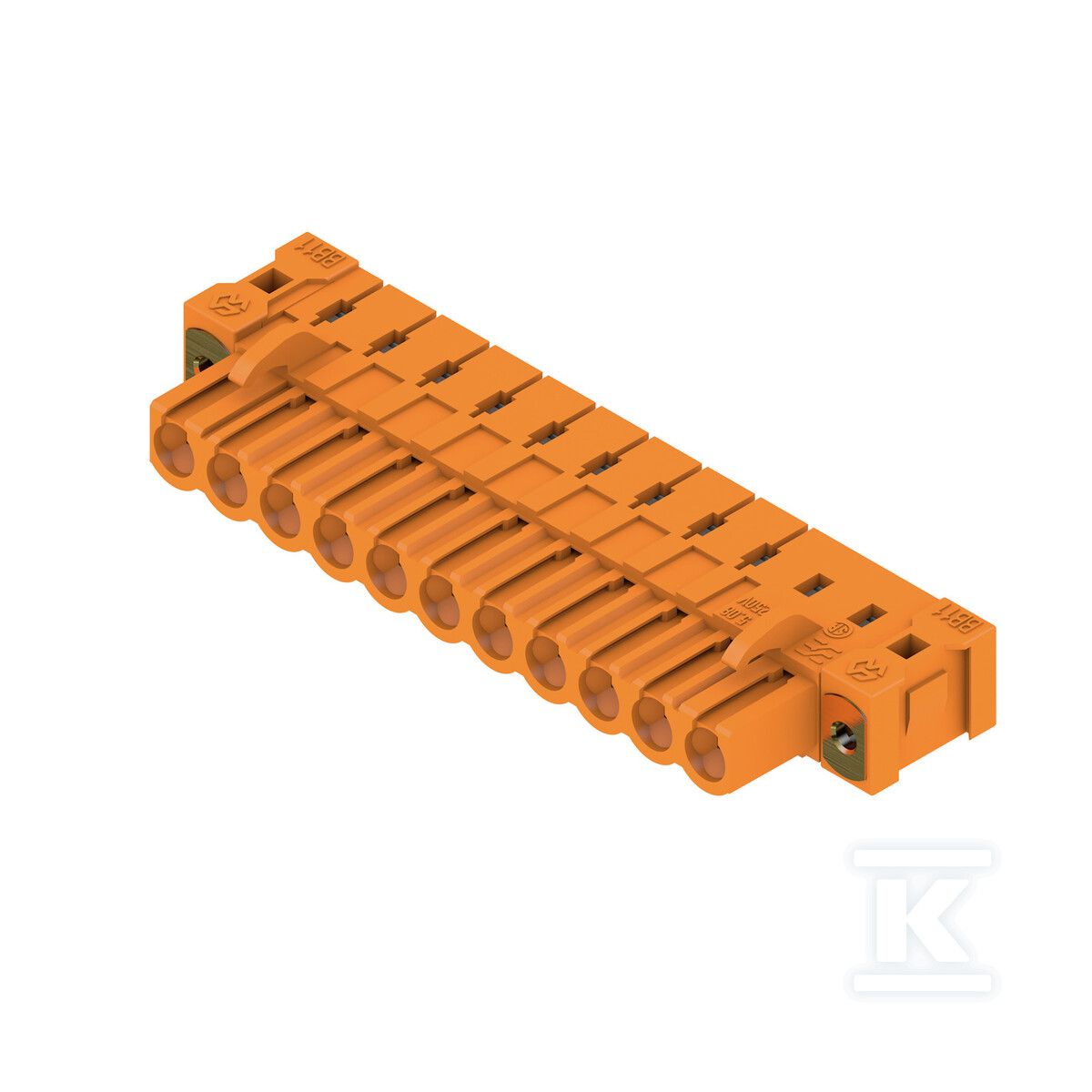

Złącze wtykowe typu BLL 5.08/11/90FI to żeńskie złącze płytki drukowanej zaprojektowane do montażu THT z wyjściem pod kątem 90°. Produkt należy do serii OMNIMATE Signal marki Weidmüller - rozwiązania stosowanego w przemyśle automatyki i sterowania, gdzie wymagana jest niezawodna transmisja sygnałów oraz umiarkowanych prądów.

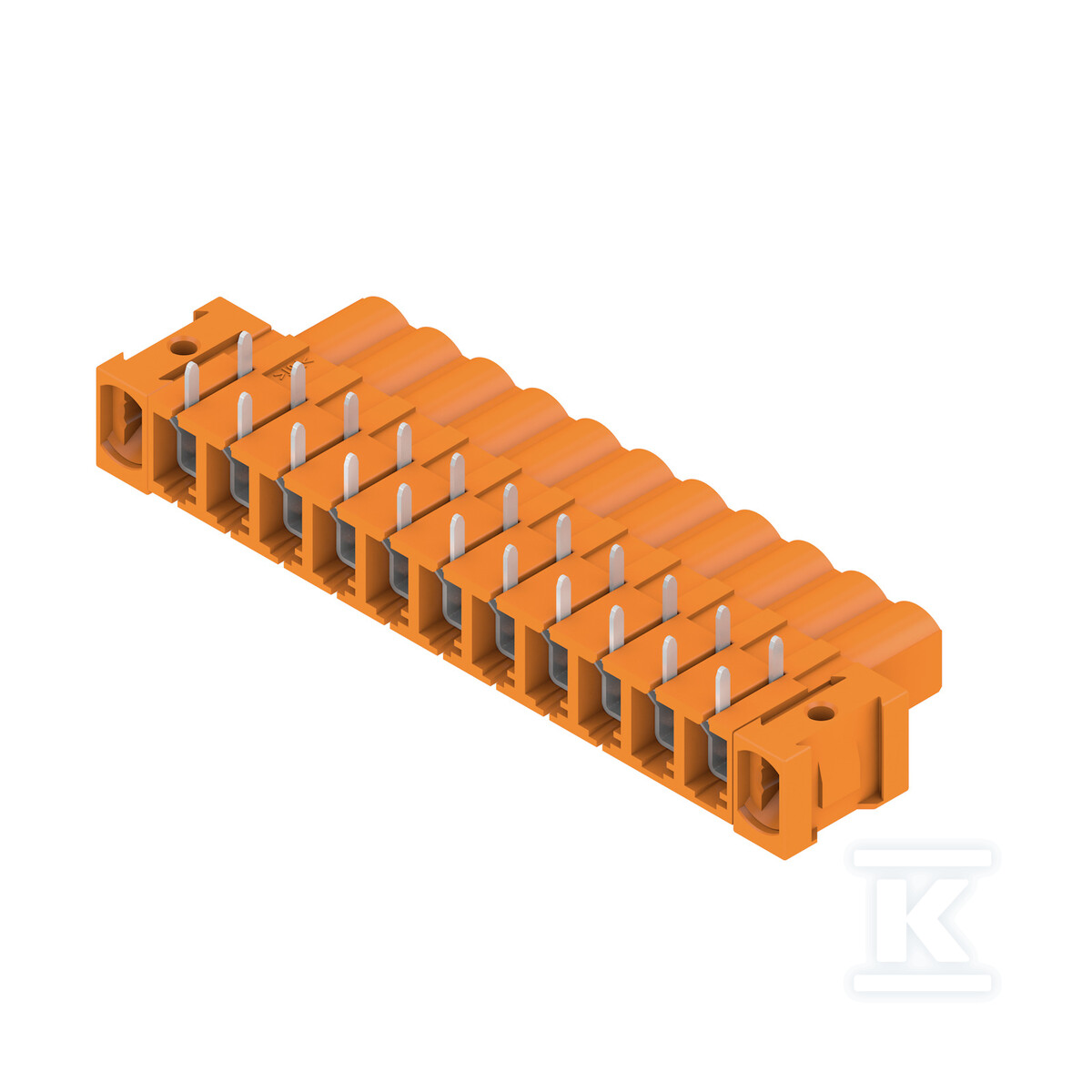

Raster wynoszący 5,08 mm oraz 11 biegunów pozwala na przesłanie wielu sygnałów przy zachowaniu kompaktowych wymiarów na płytce. Długość pinów lutowniczych 3,2 mm została zoptymalizowana pod kątem procesu lutowania wave - rozwiązanie to zapewnia stabilne połączenie mechaniczne i elektryczne bez konieczności dodatkowego mocowania.

Parametry elektryczne i warunki pracy

Znamionowe obciążenie wynosi 23 A przy napięciu do 320 V (dla klasy przepięć III/2 wg IEC), co pozwala na zastosowanie w obwodach o umiarkowanie wysokim prądzie. W warunkach UL/CSA znamionowe napięcie to 300 V przy prądzie odpowiednio 15 A i 10 A.

Urządzenie pracuje w zakresie temperatur od -50°C do +100°C, co sprawia że nadaje się zarówno do środowisk przemysłowych z niskimi temperaturami, jak i aplikacji narażonych na ciepło generowane przez elementy elektroniczne. Temperatura instalacji mieści się w przedziale -25°C do +100°C. Zgodność z normą IEC 60664-1 gwarantuje odpowiednie odstępy i drogi pełzania między biegunami.

Konstrukcja i materiały

Korpus izolacyjny wykonano z PBT GF - tworzywa termoplastycznego wzmacnianego włóknem szklanym, co zapewnia sztywność mechaniczną oraz odporność na odkształcenia termiczne. Materiał należy do grupy izolacyjnej IIIa o wskaźniku śledzenia CTI ?200, co oznacza dobrą odporność na przebicie powierzchniowe.

Styki wykonano ze stopu miedzi cynowane ogniowo warstwą 4-6 µm Sn - powłoka ta chroni przed korozją i zapewnia niską rezystancję przejścia (?5 m?). Klasa palności UL94 na poziomie V-0 potwierdza samogaśnięcie materiału w przypadku pożaru.

Zabezpieczenie dotykowe według DIN VDE0470 zapewnia stopień ochrony IP20 - styki są osłonięte przed przypadkowym dotknięciem palcem lub wierzchem dłoni. Siły wkładania i wyciągania wynoszą maksymalnie 5 N na biegun, co ułatwia manualny montaż bez nadmiernego nacisku.

Kompatybilność i akcesoria

Produkt stanowi żeńską stronę połączenia - aby uzyskać kompletne złącze wire-to-board, należy dobrać odpowiedni pin header męski z serii SL lub SL-SMT. Dostępne są warianty z wyjściem prostym (180°) lub kątowym (90°) oraz opcjami z kołnierzem mocującym (F) lub kołnierzem lutowniczym (LF) chroniącym punkty lutownicze przed naprężeniami mechanicznymi.

Elementy kodujące pozwalają jednoznacznie przypisać pozycję złącza podczas procesu produkcyjnego - eliminuje to błędy montażowe polegające na włożeniu elementu w niewłaściwe miejsce. Można je zamontować ręcznie lub zamówić prekodowane fabrycznie.
