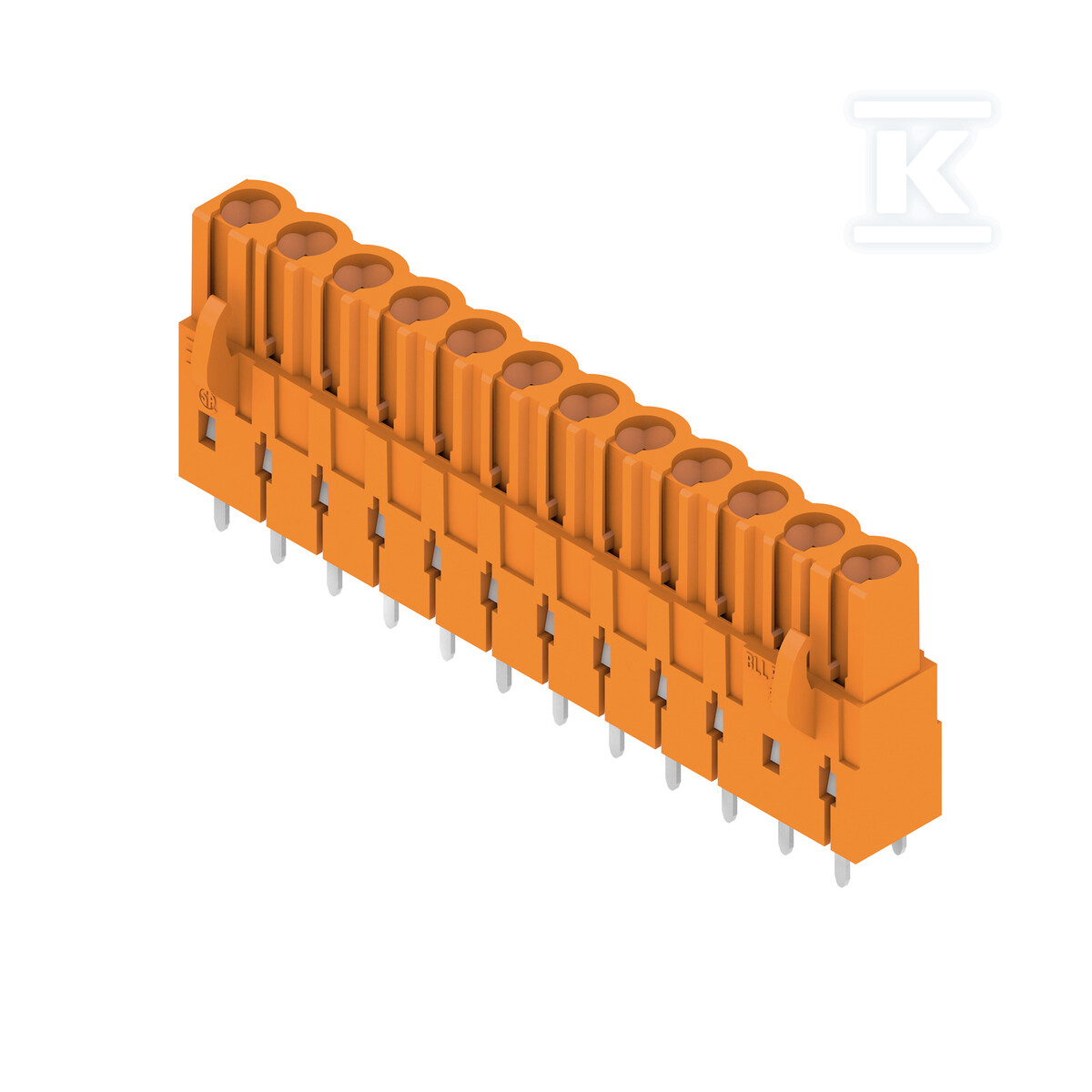

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 23 A, Raster w mm: 5.08, Liczba biegunów: 12, Połączenie lutowane THR, skrzynia, BLL 5.08/12/180 3.2 SN OR BX 1630810000

Zastosowanie i konstrukcja

Złącze wtykowe do PCB typu BLL 5.08/12/180 to komponent przeznaczony do przyłączania płytek drukowanych. Dwunastobiegunowa konstrukcja o rasterze 5,08 mm pozwala na przesyłanie sygnałów oraz zasilania w obwodach wymagających wielu równoległych połączeń.

Konstrukcja typu „skrzynia" (box) oznacza obudowę chroniącą styki przed uszkodzeniami mechanicznymi i przypadkowym dotknięciem - istotne w aplikacjach gdzie złącze jest narażone na manipulację lub pracuje w środowisku przemysłowym.

Technologia pluggable (wtykowa) zapewnia intuicyjną obsługę podczas montażu i demontażu.

Parametry elektryczne i mechaniczne

Znamionowe napięcie robocze 320 V oraz prąd znamionowy 23 A klasyfikują ten produkt jako złącze średniej mocy - odpowiednie do przesyłania sygnałów i zasilania w wielobiegunowych układach elektronicznych.

Raster 5,08 mm to standardowy wymiar stosowany w przemyśle elektronicznym - zapewnia kompatybilność z szeroką gamą płytek drukowanych projektowanych pod ten popularny rozmiar. Dwanaście biegunów daje możliwość prowadzenia zarówno linii zasilających, jak i sygnałowych w jednym złączu.

Technologia połączenia THR i montaż

Połączenie typu THR (Through-Hole Reflow) to technika lutowania otworowego - pin'y złącza przechodzą przez otwory w płytce PCB i są przylutowane od strony spodniej. Zapewnia to mechanicznie trwałe połączenie odporne na obciążenia ciągnione i drgania.

Innowacyjna technologia połączenia opracowana przez Weidmüller zapewnia intuicyjną obsługę.

Zgodność i atesty

Produkt należy do klasy ETIM EC002637 (złącza płytek drukowanych), co określa jego przynależność do kategorii komponentów elektronicznych o jednolitym systemie klasyfikacji handlowej.

Waga jednostkowa około 10 g (0,01 kg) świadczy o kompaktowej konstrukcji - nie obciąża mechanicznie płytki PCB nawet przy wielu punktach mocowania.
