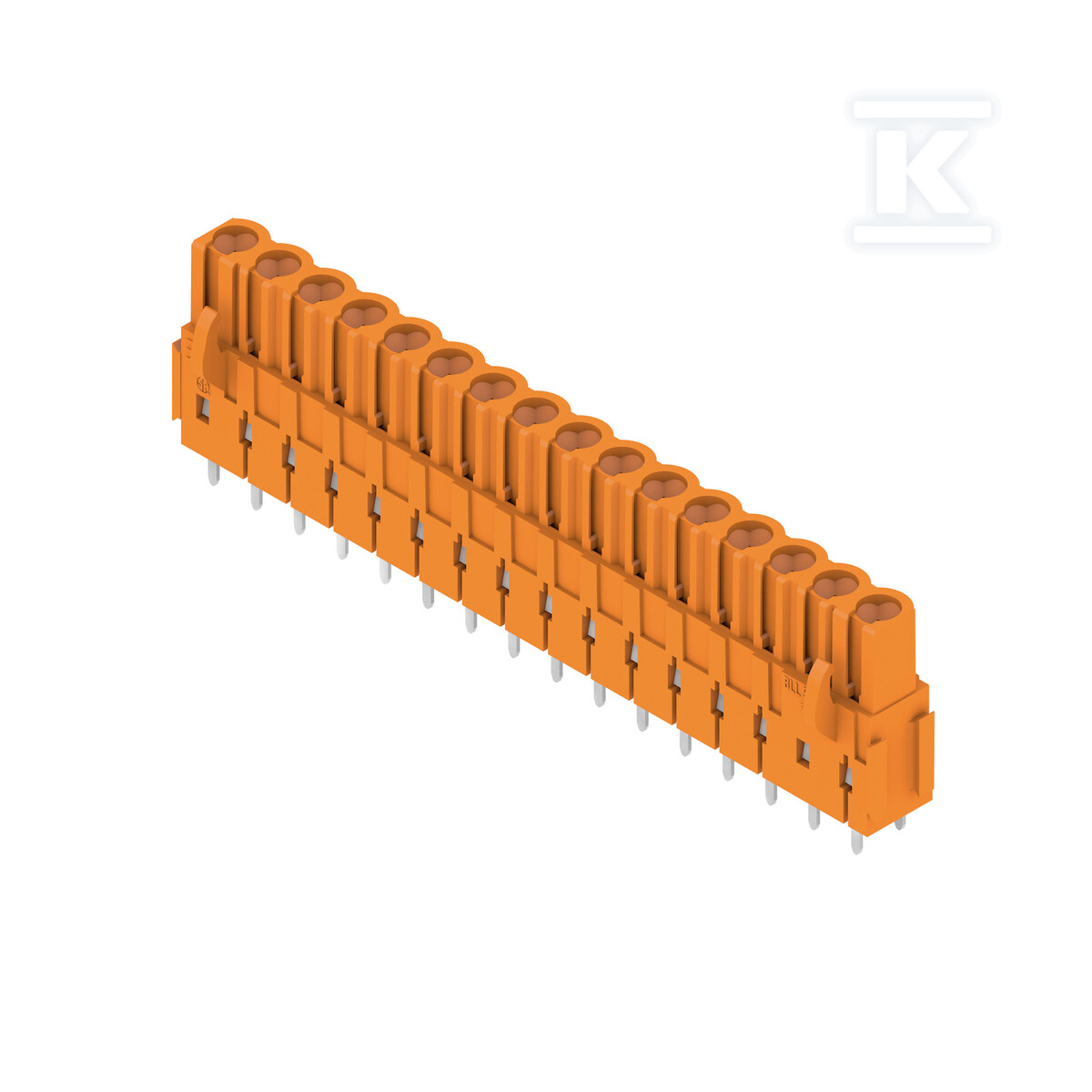

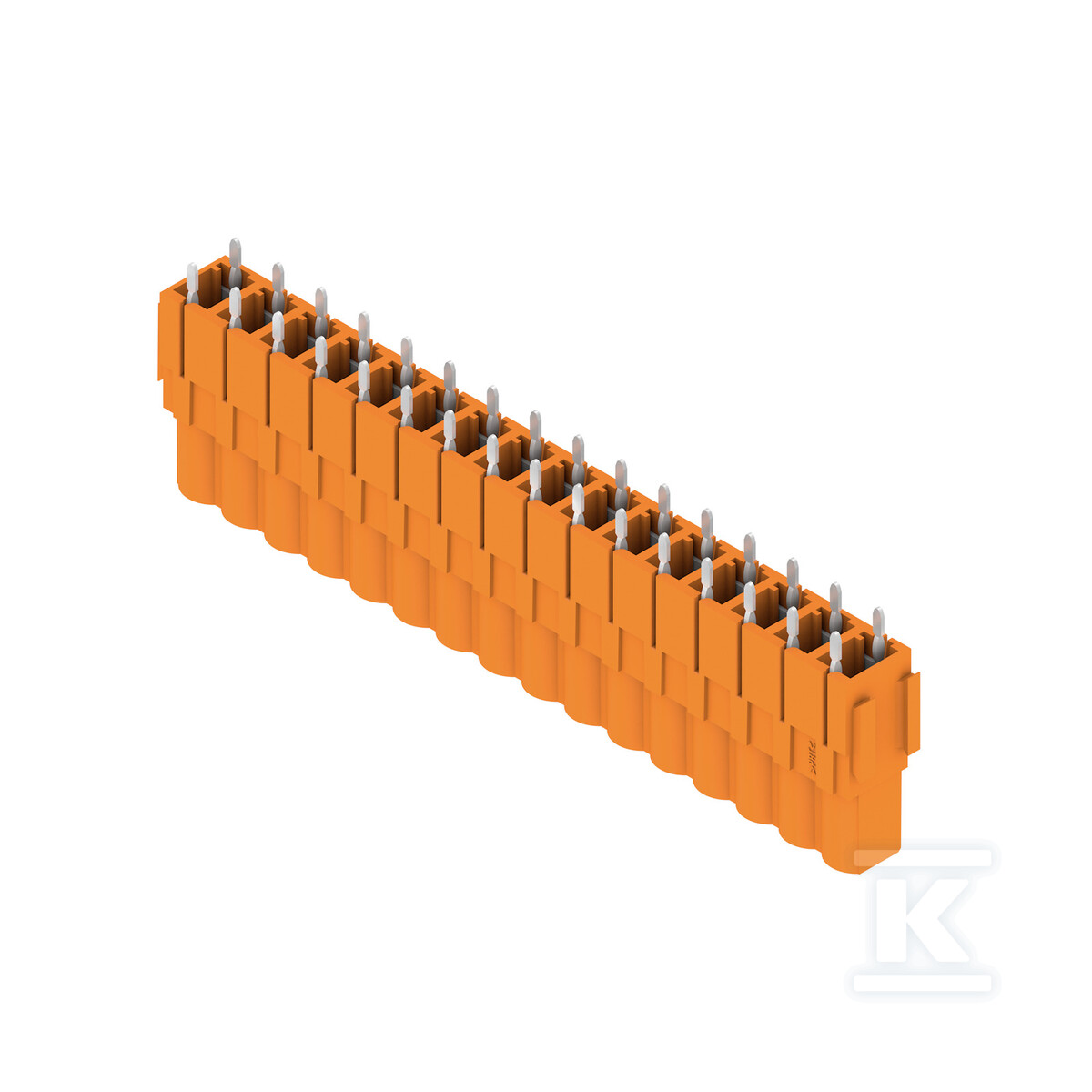

Złącze wtykowe do PCB (przyłącze płytki), 320 V, 23 A, Raster w mm: 5.08, Liczba biegunów: 16, Połączenie lutowane THR, skrzynia, BLL 5.08/16/180B 3.2SN OR BX 1682870000

Zastosowanie i konstrukcja złącza płytki drukowanej

Złącze wtykowe BLL 5.08/16/180B to komponent przeznaczony do trwałego montażu na płytkach drukowanych metodą THR (Through-Hole Reflow). Szesnaście biegunów rozmieszczonych na rastrze 5,08 mm zapewnia wystarczającą gęstość połączeń dla aplikacji przemysłowych, gdzie potrzebne jest jednoczesne poprowadzenie wielu sygnałów lub zasilania. Kąt nachylenia kontaktów 90° oznacza pionowe wyprowadzenie pinów ku górze - rozwiązanie typowe dla płytek montowanych w pozycji poziomej, gdzie złącze musi być dostępne od góry obudowy.

Technologia THR polega na przepuszczeniu wyprowadzeń przez otwory w PCB i zalutowaniu ich w procesie reflow lub wave. W porównaniu z klasycznymi złączami THT (Through-Hole Technology) daje to lepszą stabilność mechaniczną przy wibracjach i zmianach temperatury - pin o długości 3,2 mm pewnie trzyma się w otworze.

Parametry elektryczne i warunki pracy

Znamionowe napięcie robocze 320 V oraz prąd znamionowy 20 A pozwalają na zastosowanie w obwodach zasilających niskiego napięcia oraz transmisji sygnałów przemysłowych. Napięcie probiercze wynoszące 4 kV świadczy o solidnej izolacji między biegunami - ważne przy instalacjach, gdzie mogą występować przejściowe przepięcia.

Zakres temperatur pracy od -50°C do +100°C sprawia, że złącze sprawdzi się zarówno w chłodniach przemysłowych, jak i w aplikacjach narażonych na ciepło generowane przez elementy elektroniczne. Stopień zabrudzenia 2 oraz kategoria przepięciowa II to standardy dla urządzeń pracujących w środowisku przemysłowym o umiarkowanym zapyleniu.

Materiały i odporność

Korpus izolatora wykonany z termoplastiku spełniającego klasę palności UL94 V0 - materiał samogaśnie po usunięciu płomienia, co jest wymagane w wielu aplikacjach certyfikowanych. Powłoka styków z cyny zapewnia dobrą przewodność elektryczną oraz odporność na korozję, co gwarantuje niską rezystancję przejścia przez lata eksploatacji.

Obudowa w kolorze pomarańczowym ułatwia identyfikację złącza na płycie montażowej - szczególnie użyteczne przy serwisie lub rozbudowie instalacji, gdy widoczność komponentu ma znaczenie.
