Moduł sterowania DDC dla CC/CCe 2533795

Zastosowanie i funkcje komunikacyjne

Moduł sterowania DDC pełni rolę interfejsu komunikacyjnego w systemach klimatyzacyjno-wentylacyjnych CC/CCe HVAC. Umożliwia integrację z zewnętrznymi jednostkami nadzorczymi - takimi jak systemy GA (Building Automation) czy podstacje DDC - oraz połączenie z zewnętrznymi, bezpotencjałowymi stykami przełączników sterujących. Dzięki temu instalator może zdalnie kontrolować kluczowe funkcje całego układu bez konieczności ręcznej obsługi na miejscu.

W praktyce moduł obsługuje cztery podstawowe operacje: szczytowe załączanie i wyłączanie urządzeń odbiorczych, wymianę pracy pomp (awaryjne przełączenie na rezerwę), przełączanie wartości zadanej temperatury lub ciśnienia oraz potwierdzanie (quittowanie) sygnałów awarii - co pozwala na szybkie reagowanie bez fizycznej interwencji przy rozdzielnicy.

Do poprawnego działania moduł wymaga współpracy z modułem bazowym GLT oraz odpowiedniego kabla połączeniowego do modułów sterujących (dostępne osobno).

Budowa i parametry elektryczne

Moduł wykonano jako kompaktowy blok dwóch kondygnacji zacisków (podwójny blok listowy), wyposażony w diodę LED sygnalizującą status zasilania. Obudowa umożliwia mocowanie na standardowej szynie TH35 - powszechnie stosowanej w rozdzielnicach przemysłowych i budowlanych.

Zasilanie stanowi napięcie stałe 24 V DC z tolerancją ±10%, przy poborze prądu na poziomie 5 mA. Moduł obsługuje przewody o przekroju do 1,5 mm2. Stopień ochrony obudowy to IP20 - chroni przed dotknięciem palcami i obcymi ciałami stałymi >12,5 mm, dlatego urządzenie przeznaczone jest do montażu wewnątrz szaf sterowniczych, z dala od wilgoci i bezpośrednich zachlapań.

Warunki pracy i wymiary

Moduł jest przystosowany do pracy w temperaturze otoczenia od 0°C do +40°C, co obejmuje typowe warunki wewnątrz budynków technicznych i kotłowni. Podczas transportu i magazynowania toleruje znacznie szerszy zakres - od -20°C do +60°C - więc nie ma problemu z wysyłką czy składowaniem w nieogrzewanych pomieszczeniach.

Wymiary konstrukcyjne to 45 mm długości, 80 mm szerokości i 52 mm wysokości przy masie zaledwie około 0,06 kg. Kompaktowa forma pozwala na montaż nawet w gęsto zagospodarowanych rozdzielnicach bez konieczności rezerwowania dużej przestrzeni.

Zakres dostawy

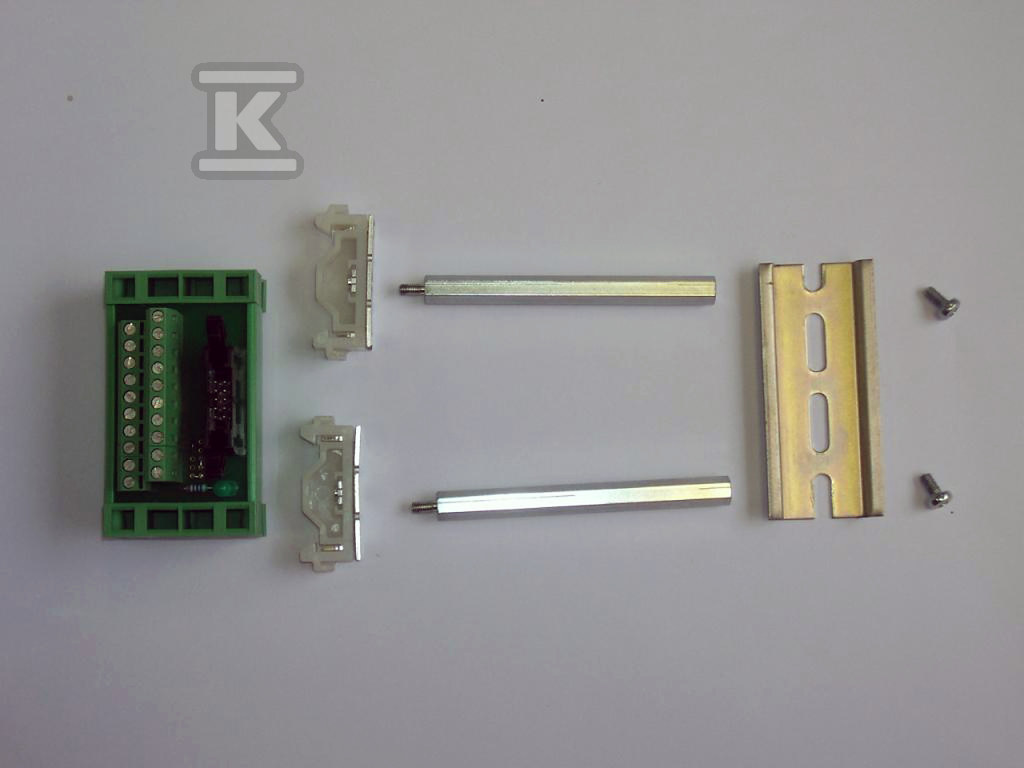

W komplecie znajdują się wszystkie elementy potrzebne do instalacji:

• Moduł sterujący DDC (1 szt.)
• Podstawy mocujące (2 szt.)
• Dystanse rozdzielające (2 szt.)
• Szyna mocująca TH35 (1 szt.)
• Śruby M4×10 (2 szt.)

Dzięki temu instalator otrzymuje kompletny zestaw montażowy - wystarczy dokupić kabel połączeniowy do modułów oraz moduł bazowy GLT.
