Rura z płaszczem chłodzącym do pomp głębinowych 3 4092485

Chłodzenie silnika w studniach bez naturalnego przepływu

Rura z płaszczem chłodzącym Wilo to element wyposażenia dodatkowego przeznaczony do pomp głębinowych o średnicy 3 cali w wersji pionowej (montaż V). Jej zadaniem jest generowanie odpowiedniej prędkości przepływu wody wokół silnika - tak aby zapewnić mu skuteczne chłodzenie nawet w warunkach, gdy naturalna cyrkulacja jest niewystarczająca lub całkowicie nieobecna.

Konstrukcja opiera się na stalowej obudowie (montażny komplet wykonany ze stali nierdzewnej AISI 304 / 1.4301), przez którą przepływa medium pobrane z otworu studni. Strumień wody omywa powierzchnię silnika i odprowadza ciepło generowane podczas pracy - bez tego rozwiązania silnik pracowałby w zamkniętej strefie wody stojącej, co przy intensywnej eksploatacji prowadzi do przegrzewania i skrócenia żywotności.

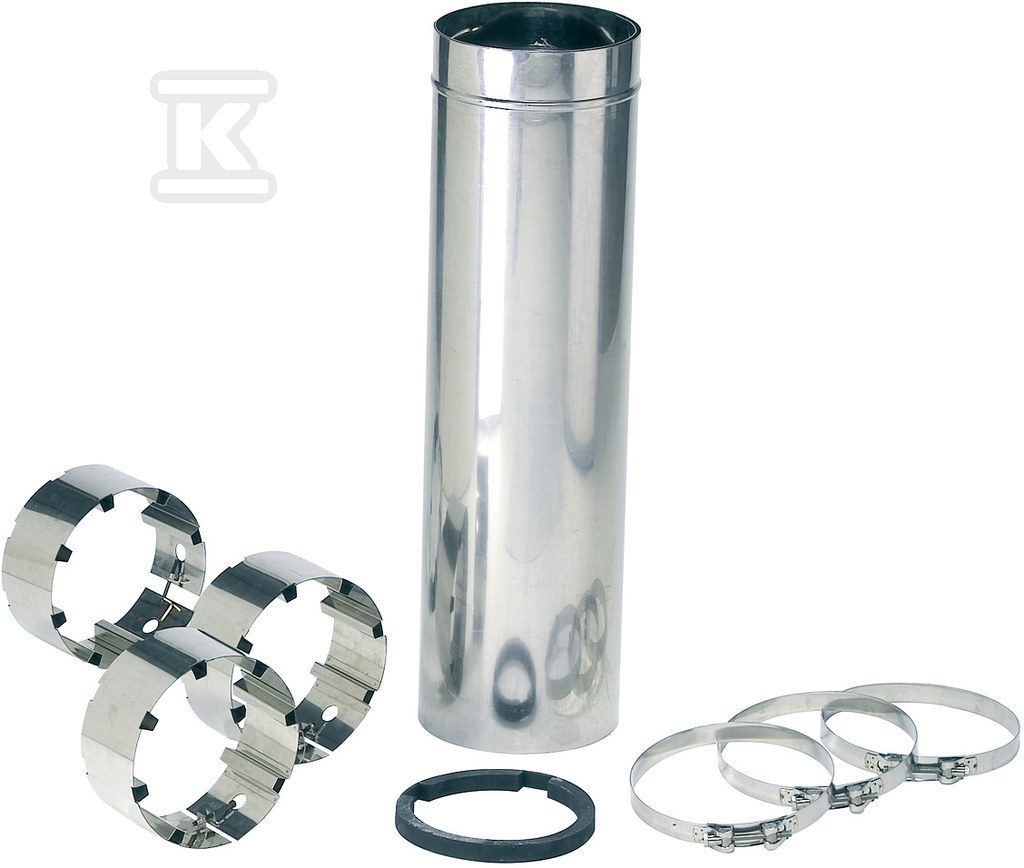

Zakres dostawy obejmuje samą rurę z płaszczem chłodzącym, element dystansowy, pierścień dystansowy oraz obejmy śrubowe - czyli kompletny zestaw montażowy potrzebny do instalacji na pompie.

Kiedy stosować płaszcz chłodzący

Producent zaleca stosowanie tego rozwiązania przede wszystkim w sytuacjach:

• Osad na silniku - gdy w studzience odwadniającej osadza się muł lub inne zanieczyszczenia tuż nad dnem, naturalny przepływ jest blokowany, a silnik traci kontakt z wodą o odpowiedniej temperaturze.
• Podwyższone zapotrzebowanie na chłodzenie - przy pracy ciągłej lub w podwyższonych temperaturach medium standardowe warunki mogą być niewystarczające.
• Brak zaślepionej rury osłonowej - pompa musi być zamontowana bezpośrednio w odcinku rury filtrowej, gdzie nie ma zamkniętej kolumny wymuszającej przepływ.
• Obecność piasku w studni - drobny piasek może zaburzać cyrkulację i powodować abrazję powierzchni silnika.
• Studnie skalne bez rury okładzinowej - montaż w nieorurowanej studni skalnej wyklucza jakikolwiek naturalny kanał przepływowy.

W każdym z tych przypadków płaszcz chłodzący wymusza celowy obieg wody wokół silnika niezależnie od warunków panujących w otworze studni.

Kompatybilność i wymiary

Rura ma długość 500 mm, szerokość 100 mm i wysokość 100 mm. Masa netto wynosi około 2 kg, brutto z opakowaniem transportowym - około 3 kg. Produkt jest przeznaczony do pomp głębinowych Wilo serii TWU 3 oraz innych konstrukcji o średnicy 3 cali z pionowym układem pracy. Pełna lista kompatybilnych numerów katalogowych pomp znajduje się w dokumentacji technicznej producenta - obejmuje między innymi modele TWU 3-0123 i pokrewne jednostki z rodziny Wilo-Sub.

Numer EAN: 4062679311265.
