Pompa obiegowa blokowa Wilo-Atmos GIGA-B 80/315-22/4-S1 2216820

Jednostopniowa pompa odśrodkowa w układzie monoblokowym

Jednostopniowa pompa odśrodkowa w wykonaniu monoblokowym przeznaczona do instalacji na wsporniku lub fundamencie - z opcjonalnym stopą mocującą na korpusie pompy. Konstrukcja zaprojektowana z myślą o niskich drganiach i zredukowanym poziomie hałasu, co osiągnięto dzięki sztywnemu połączeniu silnika standardowego z lanterną. Wyróżnikiem tego modelu jest mechaniczne uszczelnienie dzwonowe typu Q1Q1X4GG - wymuszające przepływ w obu kierunkach, co od 37 kW dostępne jest opcjonalnie jako uszczelnienie kartridżowe w wykonaniu back pull-out, umożliwiające wymianę bez demontażu silnika.

Korpus pompy wykonano z żeliwa GG 25 (EN-GJL-250) z powłoką kataforezyjną (KTL), co zapewnia odporność korozyjną nawet w trudnych warunkach instalacyjnych. Wirnik redukujący cavitation wykonano z żeliwa szarego GG 20 (EN-GJL-200), a wał ze stali nierdzewnej. Kołnierze przyłączeniowe zgodne z normą EN 1092-2 klasy PN 16 - strona ssawca DN 100, strona tłoczna DN 80.

Parametry robocze i możliwości aplikacyjne

Model osiąga maksymalną wydajność 178,2 m3/h przy wysokości podnoszenia do 44,72 m. Przepływ nominalny w punkcie optymalnej pracy (BEP) wynosi 143,4 m3/h, co odpowiada ciśnieniu 380,99 kPa. Maksymalne ciśnienie robocze to 16 bar - przy temperaturze medium do 120°C; przy pełnym zakresie temperaturowym do 140°C ciśnienie spada do 13 bar. Zakres temperatur medium roboczego mieści się między -20°C a +140°C, co czyni pompę odpowiednią zarówno do instalacji ciepłowniczych, jak i chłodniczych.

Silnik trójfazowy o mocy 22 kW pracuje z prędkością obrotową 1450 obr./min (4-biegunowy), pobierając prąd znamionowy 40,2 A przy napięciu 400 V / 50 Hz. Współczynnik mocy cos ? wynosi 0,79, a sprawność silnika przy pełnym obciążeniu osiąga 93% - potwierdza to klasa efektywności energetycznej IE3. Tolerancja napięcia ±10% pozwala na stabilną pracę w warunkach niestabilnej sieci zasilającej.

Konstrukcja mechaniczna i warunki pracy

Dla mediów zawierających glikol (do 50% objętości) producent zaleca uszczelnienie mechaniczne typu S1 - szczególnie istotne przy temperaturze od -20°C do +90°C oraz gdy w mieszaninie wodno-glikolowej obecny jest olej. Pompy o mocy ?5,5 kW standardowo wyposażono w czujnik termistorowy PTC do zabezpieczenia termicznego uzwojenia.

Obudowa silnika zapewnia stopień ochrony IP55, co pozwala na montaż w pomieszczeniach o podwyższonej wilgotności oraz pyłności. Izolacja klasy F umożliwia pracę w temperaturze otoczenia od -15°C do +40°C. Skrzynka zaciskowa silnika o mocy ?7,5 kW może być wykonana z tworzywa sztucznego lub metalu; wersje >7,5 kW mają metalową skrzynkę zaciskową fabrycznie.

Kołnierz wyposażono w przyłącza manometryczne R 1/8 umożliwiające kontrolę ciśnienia po obu stronach pompy. Dla rozruchu Y-? wystarczy usunąć mostki połączeniowe - rozwiązanie przydatne przy ograniczeniu prądów rozruchowych w instalacjach przemysłowych.

Efektywność energetyczna i eksploatacja

Wskaźnik minimalnej sprawności MEI ?0,4 klasyfikuje pompę powyżej wymogów dyrektywy ErP dla produktów związanych z energią. Poziom mocy akustycznej wynosi 86 dB(A), a ciśnienia akustycznego w odległości 1 metra - 72 dB(A) - co jest istotne przy projektowaniu wentylacji pomieszczeń technicznych.

Dla aplikacji wymagających regulacji zmiennoprędkościowej producent oferuje systemy sterowania różnicowo-ciśnieniowego Wilo-DDG (4-20 mA) oraz dedykowane skrzynki sterownicze CC-HVAC pozwalające na płynną regulację parametrów roboczych bez ingerencji w konstrukcję hydrauliczną pompy.

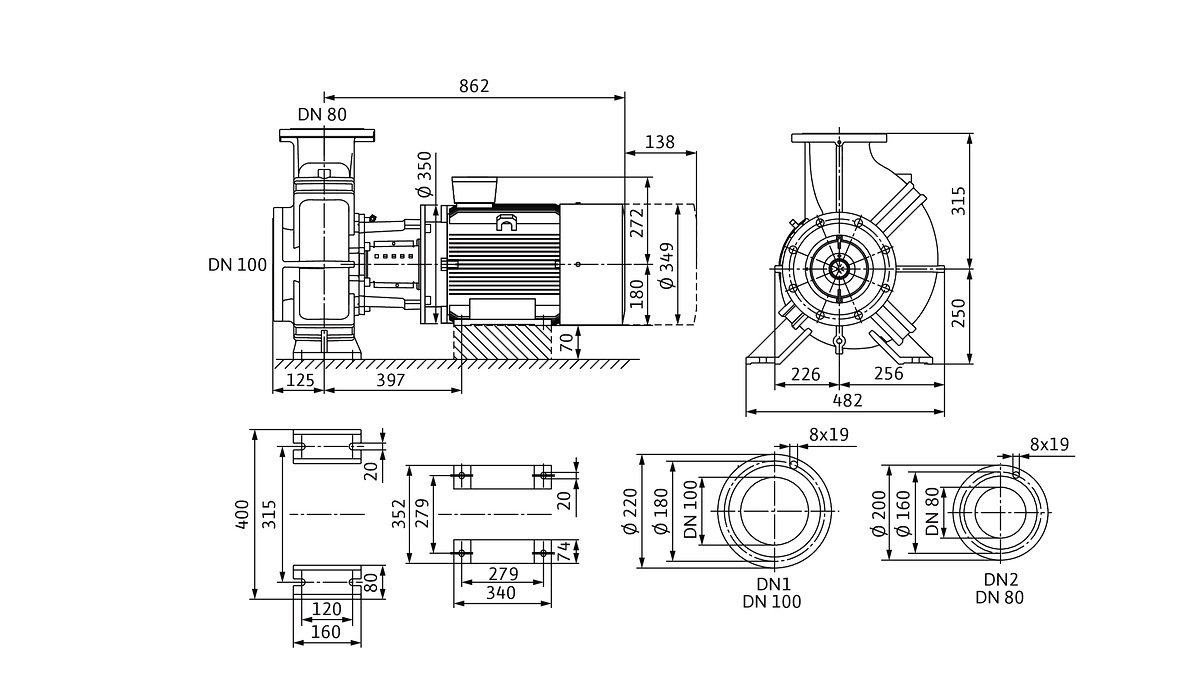

Wymiary gabarytowe: długość całkowita 987 mm, wysokość 565 mm, szerokość 482 mm. Masa netto to około 337 kg, brutto z paletą transportową około 383 kg - wymiary te determinują dobór urządzenia dźwigowego przy montażu i serwisowaniu.
