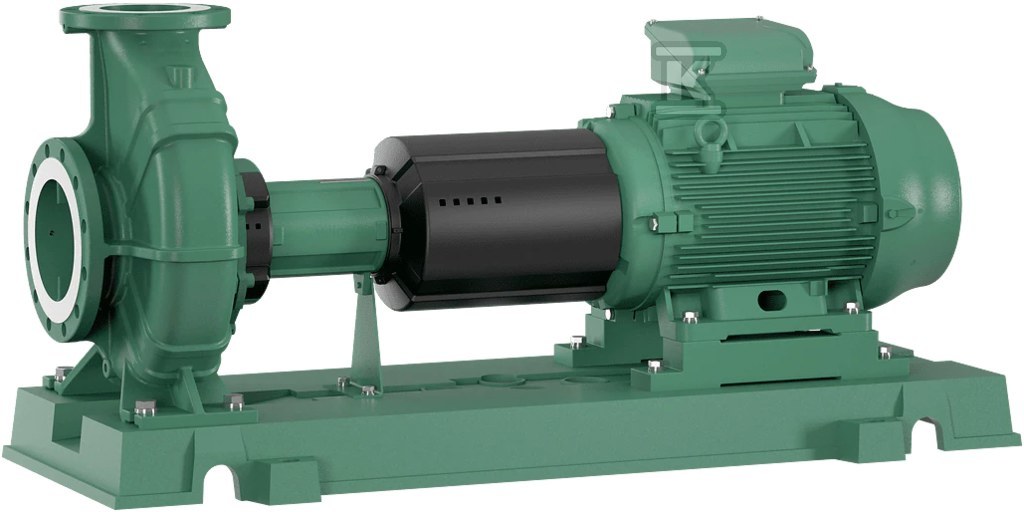

Pompa obiegowa normowa Wilo-Atmos GIGA-N 040/315-55/2 6086511

Przemysłowa pompa obiegowa do dużych instalacji cieplnych

Jednostopniowa pompa odśrodkowa Wilo Atmos GIGA-N o mocy 55 kW stanowi element wyposażenia instalacji przemysłowych i komercyjnych, gdzie wymagana jest wysoka wydajność hydrauliczna przy ciągłej pracy z nośnikami cieplnymi. Konstrukcja zgodna z normą EN 733 oraz fabryczne wykończenie powierzchni KTL (kataforeza) wszystkich żeliwnych komponentów mających kontakt z medium sprawiają, że urządzenie sprawdza się w rozbudowanych systemach grzewczych i technologicznych.

Konstrukcja, materiały i elementy składowe

Pompa dostarczana jest jako kompletny zespół na wspólnej płycie podstawy - obejmuje korpus pompujący z osiami ssącymi i tłocznymi, stopę wsporczą, kołnierzową obudowę łożyska, sprzęgło elastyczne z osłoną oraz silnik IEC zamontowany na wspólnej ramie. Wał wykonany ze stali nierdzewnej współpracuje z uszczelnieniem mechanicznym typu AQ1EGG (dwukierunkowe dmuchawy) - rozwiązanie to ułatwia serwisowanie i wymianę uszczelnienia bez konieczności przesuwania silnika w przypadku wersji ze sprzęgłem dystansowym.

Standardowo pompa wyposażona jest w sprzęgło dystansowe, które eliminuje konieczność dodatkowej orientacji silnika podczas wymiany uszczelnienia mechanicznego - zmniejsza to czas przestoju i koszty robocizny. Opcjonalnie dostępne jest sprzęgło elastyczne bez dystansa (wariant P5) oferowane w obniżonej cenie.

Korpus pompy wykonano z żeliwa szarego (EN-GJL-250 / oznaczenie materiałowe 5.1301) z powierzchniową obróbką kataforezą - standardowo dla wszystkich elementów żeliwnych stykających się z medium. Wirnik również z żeliwa szarego zapewnia odporność na ścieranie przy przetłaczaniu typowych nośników cieplnych. W standardowej wersji wirnik dostarczany jest ze stopu żeliwnego; opcjonalnie dostępne są wirniki z brązu lub stali nierdzewnej - obie wersje za dopłatą.

Parametry pracy i warunki eksploatacji

Zakres temperatur medium roboczego od -20°C do +140°C przy ciśnieniu roboczym do 16 barów pozwala na zastosowanie zarówno w instalacjach ciepłowniczych, jak i procesach przemysłowych wymagających podwyższonych parametrów temperaturowych. Maksymalna temperatura otoczenia 40°C oraz minimalna -15°C definiują granice pracy w warunkach halowych lub zewnętrznych osłoniętych.

Silnik trójfazowy 3~400 V, 50 Hz o mocy znamionowej 55 kW osiąga prędkość obrotową 2960 obr./min, pobierając przy tym prąd znamionowy 95,6 A. Klasa efektywności silnika to IE3, co oznacza spełnienie aktualnych wymagań dyrektywy ErP dotyczącej efektywności energetycznej silników elektrycznych. Współczynnik mocy cos ? wynosi 0,85, a sprawność silnika przy pełnym obciążeniu osiąga 94,4%.

Przyłącza rurowe mają średnice DN 65 po stronie ssawnej i DN 40 po stronie tłocznej - różnica ta odpowiada typowej konfiguracji dla pomp normowych o tej wydajności.

Zabezpieczenie silnika i instalacja elektryczna

Silnik wyposażony jest fabrycznie w trzy czujniki termistorowe PTC, monitorujące temperaturę uzwojeń bezpośrednio w czasie rzeczywistym. Do pełnego zabezpieczenia wymagany jest zewnętrzny wyłącznik silnika oraz przekaźnik termistorowy (dostępny jako akcesorium). Czujniki PTC mierzą nagrzewanie uzwojeń bezpośrednio, co umożliwia dokładną ocenę warunków pracy - istnieje możliwość wyprowadzenia zbiorczego sygnału awarii SSM do szafy sterowniczej.

Podłączenie elektryczne obsługuje dwa warianty:

• dla mocy ?3 kW - połączenie trójkątowe przy zasilaniu 3~230 V
• dla mocy ?4 kW - połączenie gwiazdowe przy zasilaniu 3~690 V, trójkątowe przy zasilaniu 3~400 V

Po zdjęciu mostków możliwe jest wykonanie rozruchu gwiazda-trójkąt (Y-?) ograniczającego pobór prądu podczas rozruchu silnika dużej mocy.

Stopień ochrony obudowy silnika to IP55, klasa izolacji uzwojeń - F. Rozwiązania te gwarantują bezpieczną pracę w warunkach przemysłowych o podwyższonym zapyleniu i wilgotności.

Minimalny wskaźnik efektywności energetycznej (MEI ?0,4) potwierdza klasę sprawności hydraulicznej urządzenia powyżej minimum wymaganego przez rozporządzenie Komisji Europejskiej nr 547/2012 dla pomp wodnych.

Wymiary gabarytowe

Gabaryty pompowni wynoszą około 1670 × 660 × 775 mm (długość × szerokość × wysokość). Masa netto to około 852 kg, masa brutto z opakowaniem transportowym - około 895 kg. Pompę dostarcza się na palecie transportowej przeznaczonej do jednej sztuki na palecie; wymiary opakowania to około 1900 × 800 × 915 mm.
