Pompa obiegowa normowa Wilo-Atmos GIGA-N 050/250-37/2 6086488

Jednostopniowa pompa wirowa do instalacji ciśnieniowych

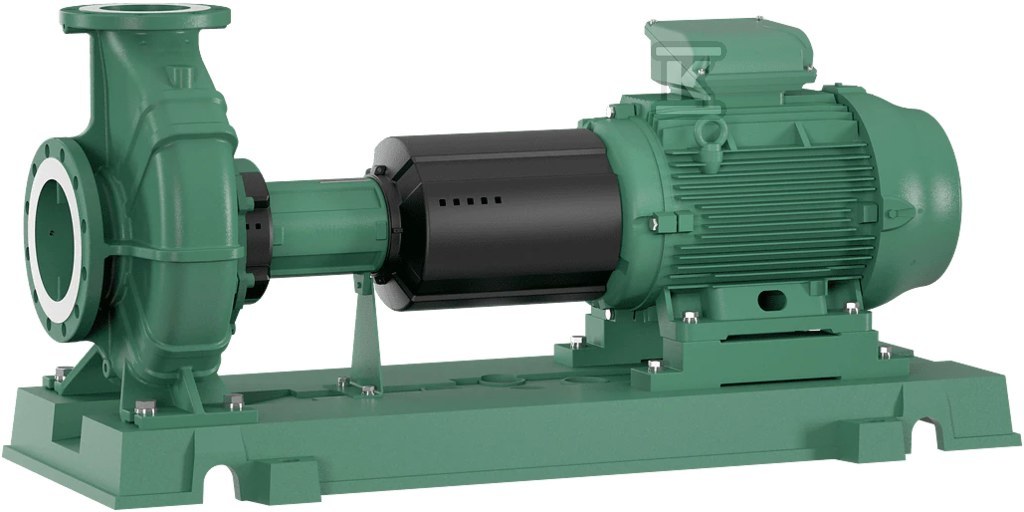

Pompa Atmos GIGA-N to jednostopniowa niskociśnieniowa maszyna wirowa o konstrukcji blokowej, wyposażona w sprzęgło elastyczne z osłoną ochronną oraz płytę podstawy. Produkowana przez Wilo - jednego z wiodących europejskich producentów pomp - przeznaczona jest do ciągłej pracy w instalacjach rozdziału i wzmacniania ciśnienia wody.

Konstrukcja blokowa oznacza kompaktowy układ, gdzie pompa i silnik są zamontowane na wspólnej płycie i połączone sprzęgłem. Takie rozwiązanie upraszcza instalację i serwisowanie - całość zajmuje mniej miejsca niż oddzielne elementy ustawiane obok siebie. Sprzęgło elastyczne tłumi drgania i kompensuje niewielkie niewspółosiowości wałów, co zmniejsza zużycie łożysk po obu stronach napędu.

Parametry hydrauliczne i zakres pracy

Maksymalne ciśnienie robocze wynosi 16 bar, co pozwala na stosowanie pompy zarówno w standardowych instalacjach komunalnych, jak i w procesach przemysłowych wymagających wyższego ciśnienia. Temperatura tłoczonego czynnika może sięgać 140°C - to istotne przy instalacjach ciepłowniczych lub procesach technologicznych z gorącą wodą. Dolna granica to -20°C, więc urządzenie poradzi sobie też z zimną wodą czy innymi neutralnymi cieczami.

Temperatura otoczenia podczas pracy może dochodzić do 40°C, a minimalna to -15°C - zakres typowy dla pomp montowanych w kotłowniach, stacjach uzdatniania czy halach przemysłowych.

Silnik trójfazowy

Jednostka napędowa to silnik trójfazowy 37 kW przy prędkości 2960 obr./min. Prąd znamionowy wynosi 67,8 A przy napięciu sieciowym 3×400 V / 50 Hz. Tolerancja napięcia ±10% zapewnia stabilną pracę nawet przy drobnych wahaniach sieci elektroenergetycznej.

Silnik spełnia klasę efektywności IE3 - to najwyższy standard dla silników asynchronicznych trójfazowych, co przekłada się na niższe zużycie energii elektrycznej podczas wieloletniej eksploatacji. Współczynnik mocy cos ? = 0,79 jest typowy dla tego segmentu mocy i nie wymaga dodatkowej kompensacji mocy biernej w większości instalacji.

Stopień ochrony obudowy silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniami wody lanego na obudowę z dowolnego kierunku pozwalają na montaż nawet w pomieszczeniach wilgotnych lub tam, gdzie występuje pylenie technologiczne.

Izolacja klasy F dopuszcza temperaturę uzwojeń do +155°C, co daje solidny margines bezpieczeństwa ponad rzeczywistymi warunkami pracy.

Materiały i trwałość

Korpus pompy oraz wirnik wykonane są z żeliwa szarego EN-GJL-200 - sprawdzonego materiału odpornego na korozję i ścieranie. Dla aplikacji wymagających większej odporności chemicznej lub kontaktu z agresywnymi mediami dostępny jest opcjonalny wirnik z brązu aluminiowego CC333G (G-CuAl10Ni).

Wał pompy wykonano ze stali nierdzewnej, co zapewnia odporność na korozję nawet gdy tłoczone medium zawiera rozpuszczony tlen lub łagodne substancje chemiczne. Standardowe uszczelnienie mechaniczne to typ AQ1EGG - konstrukcja z wkładkami ceramicznymi i grafitowymi sprawdza się w szerokim zakresie temperatur i ciśnień. Opcjonalnie można zamontować uszczelnienie Q1Q1X4GG (wkładki z węgliku krzemu po obu stronach) dla jeszcze większej odporności na ścieranie i korozję chemiczną.

Przyłącza rurowe, wymiary i masa

Króciec ssawny ma średnicę DN65, tłoczny - DN50. Ta konfiguracja (większy wpływ niż wydatek) jest typowa dla pomp wirowych - większa średnica ssania redukuje straty hydrauliczne po stronie poboru medium i minimalizuje ryzyko kawitacji przy wysokich wydajnościach.

Wymiary transportowe (z opakowaniem) to 1600 × 760 × 630 mm, natomiast wymiary samego urządzenia wynoszą 1327 × 620 × 540 mm. Masa brutto to około 494 kg, netto - około 481 kg. Pompa dostarczana jest na specjalnej palecie transportowej przeznaczonej do jednej sztuki na palecie / jednej sztuki na warstwie - konstrukcja nośna musi być dostosowana do takiego obciążenia przy planowaniu rozładunku i lokalizacji urządzenia.
