Pompa obiegowa normowa Wilo-Atmos GIGA-N 100/160-2,2/4 6086206

Konstrukcja suchobiegowej pompy obiegowej

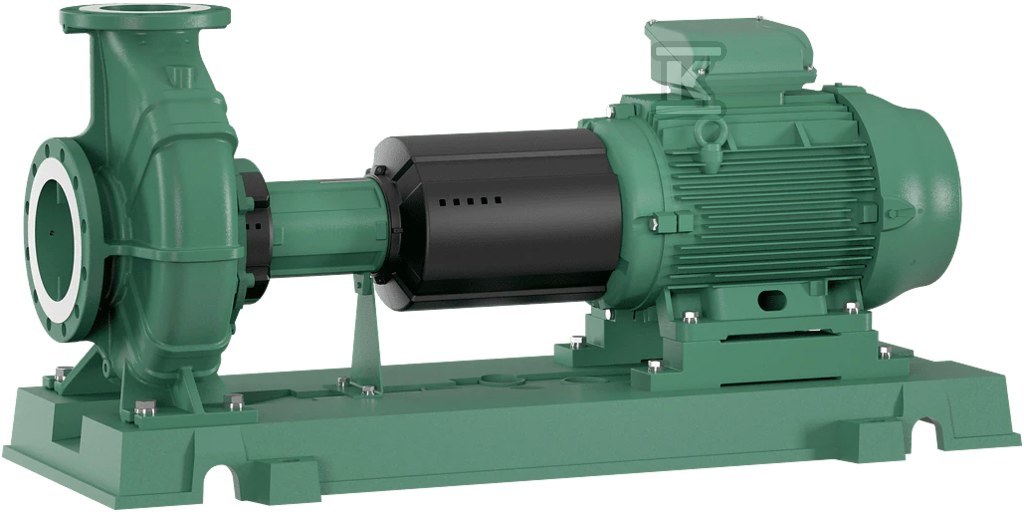

Pompa Wilo-Atmos GIGA-N 100/160-2,2/4 to jednostopniowa pompa odśrodkowa niskiego ciśnienia z ssaniem osiowym (axial suction), montowana na ramie podstawy ze sprzęgłem i osłoną sprzęgła oraz silnikiem elektrycznym. Seria GIGA-N stanowi model wejściowy do rodziny pomp sucho-biegowych Wilo Atmos - przeznaczony do uniwersalnego stosowania i długiej eksploatacji.

Obudowa wykonana jest z żeliwa (cast iron), a wszystkie elementy żeliwne pokryte są katforezą (cataphoresis) dla wysokiej odporności korozyjnej i trwałości.

Hydraulika i napęd

Średnica nominalna wirnika wynosi 160 mm, a wielkość kołnierza ciśnieniowego DN 100 pozwala na przepływ rzędu kilkudziesięciu metrów sześciennych na godzinę przy optymalnym punkcie pracy. Wirnik ma udoskonaloną konstrukcję łopatek zapewniającą naturalny rozkład ciśnień wewnątrz kanału przepływowego - producent określa to mianem pressure relief, co zmniejsza obciążenie łożysk i uszczelnienia wału.

Silnik 2,2 kW / 4-biegunowy (1500 obr/min przy 50 Hz) należy do serii GIGA-N wyposażonej standardowo w silniki IE3 - najwyższa klasa sprawności energetycznej według normy IEC. Zwiększona sprawność całkowita układu hydraulicznego przekłada się na oszczędności energii względem pomp z silnikami niższych klas.

Prędkość obrotową można regulować za pomocą przemiennika częstotliwości Wilo-EFC, co pozwala dopasować wydajność do aktualnego zapotrzebowania instalacji.

Warunki pracy i obsługa serwisowa

Zakres temperatur roboczych mieści się między -20 °C a +140 °C, co sprawia, że pompa sprawdza się zarówno w tradycyjnych instalacjach CO (temp. wody do ~110 °C), jak iw procesach przemysłowych wymagających wyższych temperatur nośnika ciepła - oleje termalne czy roztwory glikolowe o podwyższonych stężeniach.

Wa? pompy przechodzi przez komorę uszczelnienia, gdzie pracuje uszczelnienie mechaniczne. Seria GIGA-N oferuje dużą różnorodność materiałów wirnika - oprócz standardowego żeliwa dostępne są warianty z brązem lub stalą nierdzewną.

Jedną z kluczowych cech serii jest rozwiązanie Back-Pull-Out (BPO) - cały zespół wirnika wraz z wałem, uszczelnieniem mechanicznym i tuleją wymienną można wyciągnąć przez ty? pomp? bez konieczności demontażu korpusu od strony rurociągów. Instalator nie musi odłączać przewodów rurowych ani przesuwać całej pompy względem orurowania - wystarczy odkręcić śruby pokrywy tylnej i wysunąć zespół rotacyjny. Tuleja wymienna (sleeve) chroni wa? przed erozją wirową; gdy jest zużyta, wymienia się ją tanio i szybko.

Wirnik osadzony jest na łożyskach kulkowych, które nie wymagają obsługi okresowej (smarowanie na cały okres eksploatacji). To istotne dla instalacji przemysłowych działających w trybie ciągłym - mniej przestojów na konserwację bieżniową.

Opcjonalnie można wyposażyć pompę w system monitorowania temperatury i drgań łożysk, który wykrywa anomalie wcześniej niż dojdzie do awarii. Sygnały mogą być przekazywane do systemu SCADA lub sterownika PLC albo do pakietu WiloCare - kompleksowej usługi monitoringu online oferowanej przez Wilo zapewniającej optymalną niezawodność eksploatacyjną.
