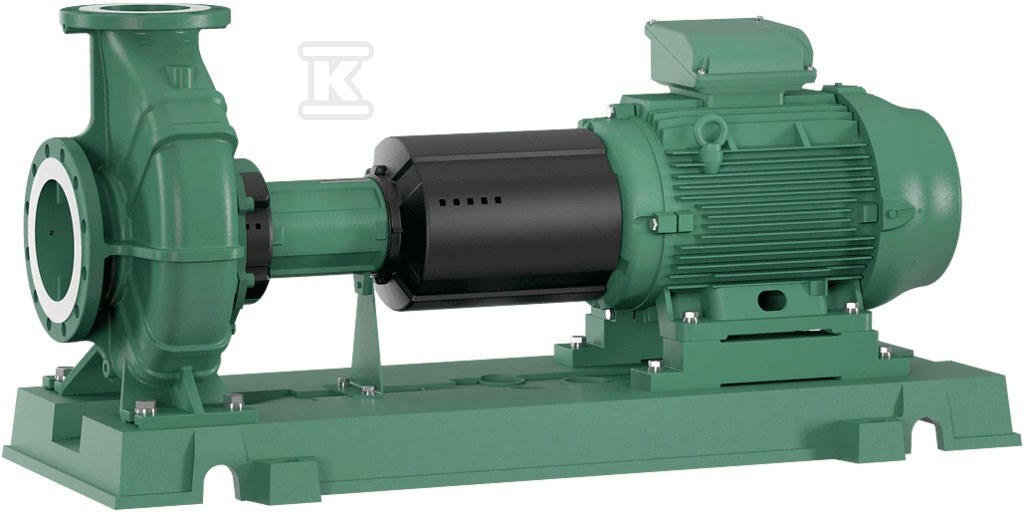

Pompa obiegowa normowa Wilo-Atmos GIGA-N 100/250-11/4 6086224

Konstrukcja i wykonanie

Jednostopniowa pompa odśrodkowa znormalizowana zgodnie z EN 733, wyposażona w króćce ssawne osiowe i tłoczne promieniowe, montowana na wspólnej płycie podstawy wraz z silnikiem IEC. Korpus pompy wykonano z żeliwa szarego, wirnik z żeliwa szarego, a wał ze stali nierdzewnej - ta kombinacja materiałów zapewnia odporność na typowe obciążenia spotykane w instalacjach cieplnych i przemysłowych.

Istotnym elementem konstrukcyjnym jest uszczelnienie wału za pomocą dwukierunkowego dławika mechanicznego (membrane bellows seal), które sprawdza się w szerokim zakresie temperatur i ciśnień roboczych. Na elemencie korpusu zastosowano powłokę kataforezyczną - to ochrona antykorozyjna na powierzchniach mających kontakt z medium, która przedłuża żywotność pompy w instalacjach wodnych.

Silnik IEC wyposażony w trzy czujniki termistorowe PTC umożliwia monitoring temperatury uzwojeń - istotne zabezpieczenie przy pracy ciągłej lub w warunkach podwyższonego obciążenia.

Wspólna płyta podstawy i układ napędowy

Pompa dostarczana jest jako kompletny zespół na płycie podstawy: korpus z stopą wsporczą, wspornik łożyskowy kołnierzowy, sprzęgło oraz osłona sprzęgła - wszystko zmontowane fabrycznie i gotowe do instalacji na fundamencie. Takie rozwiązanie eliminuje konieczność indywidualnego dopasowywania elementów na miejscu budowy i skraca czas uruchomienia.

Warianty sprzęgieł - praktyczne różnice

Producent oferuje dwa warianty połączenia pompy z silnikiem:

Wariant	Charakterystyka	Zastosowanie
Sprzęgło rozporowe (standard)	Elastyczne sprzęgło z elementem rozporowym między półsprzęgłami	Przegląd lub wymiana dławika mechanicznego bez demontażu silnika - wystarczy odsunąć go po luce rozporowej
Sprzęgło elastyczne (wariant P5)	Proste sprzęgło elastyczne bez rozstępu	Brak możliwości wymiany uszczelnienia bez przesunięcia silnika

Różnica ma znaczenie praktyczne przy serwisowaniu: sprzęgło rozporowe pozwala na wymianę dławika mechanicznego bez konieczności przesuwu silnika ani zmiany jego ustawienia osiowego - co redukuje czas przestoju i koszty robocizny.

Warianty wirnika - materiał a medium

Wirnik standardowo wykonany jest z żeliwa szarego. Na zamówienie dostępne są wersje:

• z brązu - odporność na korozję galwaniczną w instalacjach z mieszanymi materiałami rurociągów,
• ze stali nierdzewnej - wyższa odporność chemiczna i mechaniczna przy agresywnych mediach.

Wybór materiału wirnika zależy od składu medium tłoczonego i materiałów pozostałych elementów instalacji - nie jest to kwestia wydajności pompowania, lecz trwałości w kontakcie z konkretnym medium.

Zastosowanie i parametry eksploatacyjne

Pompa mieści się w grupie pomp normalizowanych EN 733, co oznacza wymiarową zgodność z typowymi układami montażowymi stosowanymi w ciepłownictwie, przemyśle i instalacjach komercyjnych. Przeznaczona do tłoczenia czystych cieczy niskolepkich (woda gorąca, roztwory glikolu), bez domieszek ściernych ani włóknistych.

Konstrukcja jednostopniowa zapewnia prostotę obsługi i mniejszą liczbę punktów potencjalnych awarii w porównaniu do pomp wielostopniowych - przy zachowaniu wydajności wystarczającej dla większości instalacji centralnego ogrzewania i procesów przemysłowych średniej skali.
