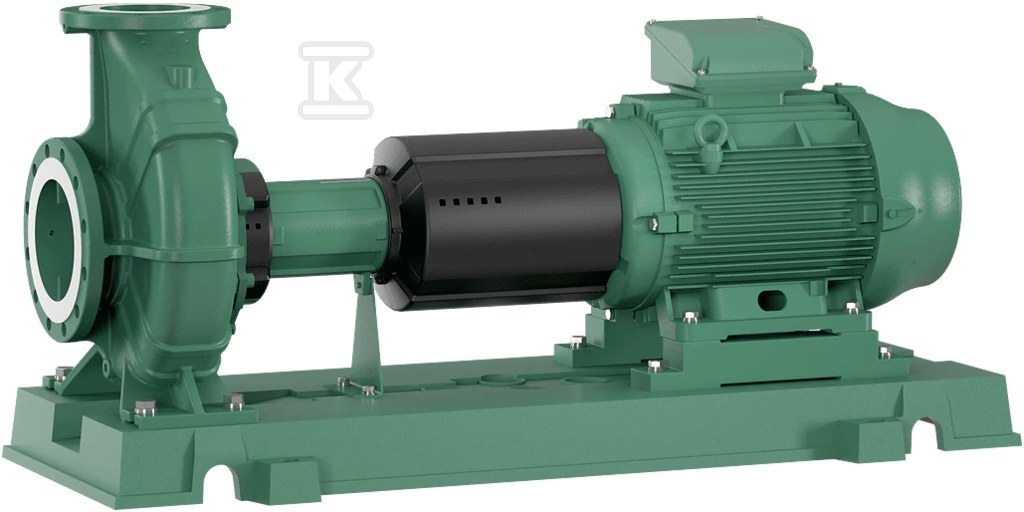

Pompa obiegowa normowa Wilo-Atmos GIGA-N 100/250-15/4 6086225

Norma EN 733 w kompaktowej obudowie

Normowa pompa wirowa jednstopniowa zgodna z EN 733 - to oznacza, że jej wymiary przyłączy i rozstaw otworów odpowiadają europejskim standardom dla pomp normalnych. Dla instalatora oznacza to prostą wymianę w istniejących instalacjach bez konieczności przerabiania rurociągów czy fundamentów.

Konstrukcja opiera się na korpusie z żeliwa szarego (EN-GJL) z wlotem osiowym po stronie ssawnej i wylotem promieniowym po stronie tłocznej. Pompa osadzona jest na stopach nośnych z łożyskowaniem kołnierzowym, a całość - korpus pompowy, sprzęgło z osłoną i silnik - zamontowana na wspólnej płycie fundamentowej. Takie rozwiązanie zapewnia precyzyjne współosiowe ustawienie wałów i minimalizuje drgania podczas pracy.

Wał wykonany ze stali nierdzewnej pracuje w dławicowej uszczelce mechanicznej typu bellows (körner), która jest niezależna od kierunku obrotów - instalator nie musi martwić się o jej prawidłowe ustawienie przy podłączeniu zasilania.

Materiały, odporność korozyjna i opcje wykonaniowe

Wszystkie elementy mające kontakt z medium roboczym pokryte są standardowo kataforezą - to elektrochemiczna metoda nakładania powłoki antykorozyjnej stosowana fabrycznie przez Wilo. Dzięki temu pompa radzi sobie lepiej z agresywnymi nośnikami ciepła niż konstrukcje z podstawową powłoką malarską.

Standardowo wirnik wykonany jest z żeliwa szarego EN-GJL-200, ale na zamówienie dostępne są warianty z brązem (CC333G / G-CuAl10Ni) lub ze stali nierdzewnej - te opcje przydają się przy wodzie morskiej lub roztworach glikolowych o podwyższonym pH.

Producent przewiduje dwie opcje sprzęgła: demontowalne (standard) oraz elastyczne jako wariant P5 po obniżonej cenie. Sprzęgło demontowalne umożliwia serwisowanie uszczelnienia bez przesuwania silnika - praktyczna cecha przy konserwacji w warunkach przemysłowych.

Silnik i parametry elektryczne

Jednostka napędowa to silnik IEC z trzema czujnikami termistorowymi (PTC) wbudowanymi w uzwojenie - to standardowe zabezpieczenie termiczne silnika przed przegrzaniem przy blokadzie lub pracy z obciążeniem wyższym niż nominalne. Moc nominalna wynosi 15 kW, a zasilanie realizowane jest napięciem 3~400 V, 50 Hz. Prąd nominalny to 27,9 A przy prędkości obrotowej 1465 obr/min.

Silnik osiąga sprawność 92,2-92,5% (w zależności od obciążenia), co klasyfikuje go jako energooszczędny jak na tę kategorię mocy - istotne przy ciągłej pracy w instalacjach przemysłowych lub sieciach ciepłowniczych. Stopień ochrony IP55 pozwala na montaż w pomieszczeniach wilgotnych, a klasa izolacji F dopuszcza temperaturę uzwojenia do 155°C.

Zakres pracy, przyłącza i wymiary gabarytowe

Pompa toleruje temperaturę medium od -20 °C do +140 °C, co pozwala stosować ją zarówno w instalacjach chłodniczych (np. gliceryna), jak i w systemach grzewczych wysokotemperaturowych. Maksymalne ciśnienie robocze wynosi 16 bar, więc konstrukcja sprawdza się w średnich i dużych instalacjach przemysłowych oraz komunalnych sieciach ciepłowniczych.

Minimalny wskaźnik efektywności hydraulicznej (MEI ? 0,4) oznacza, że spełnia wymogi dyrektywy ErP dotyczące ekoprojektu dla pomp wodnych - istotne przy modernizacjach realizowanych według aktualnych norm efektywności energetycznej.

Strona ssawna ma przyłącze DN125, strona tłoczna - DN100. Różnica średnic pozwala na bezpośrednie dopasowanie do typowych rurociągów instalacyjnych bez redukcji. Wymiary gabarytowe pompy to około 1470 × 608 × 610 mm, a masa netto wynosi 408 kg (brutto z paletą transportową - około 451 kg). Przy planowaniu transportu i posadowienia trzeba uwzględnić te gabaryty oraz konieczność użycia urządzenia dźwigowego przy montażu na fundament.
