Pompa obiegowa normowa Wilo-Atmos GIGA-N 100/250-5,5/4-P5 6086634

Jednostopniowa pompa odśrodkowa do zastosowań przemysłowych i instalacyjnych

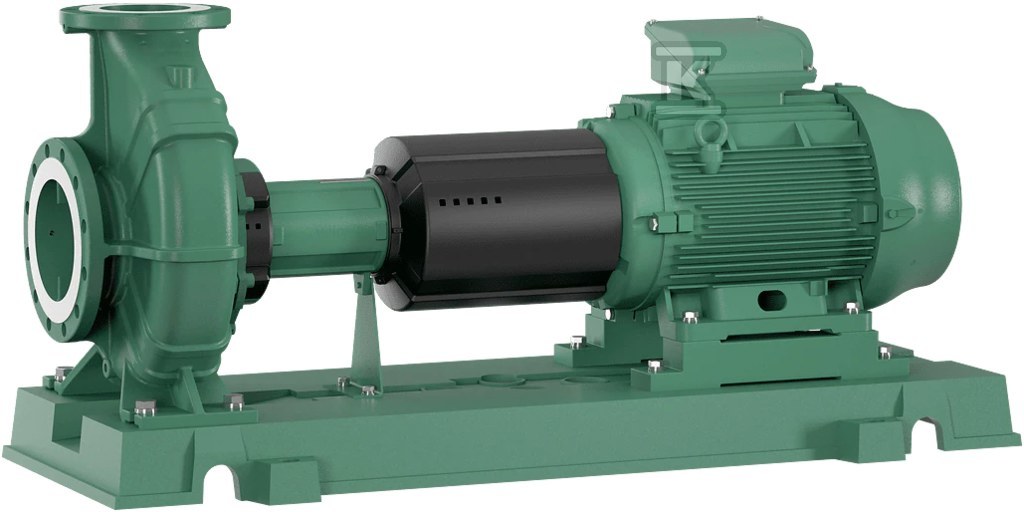

Model Atmos GIGA-N to jednostopniowa pompa odśrodkowa w wykonaniu na wspólnej podstawie (baseplate), skonstruowana zgodnie z normą EN 733. Urządzenie wyposażono w króćce ssawne o osiowym doprowadzeniu medium oraz króćce tłoczne o kierunku promieniowym - typowy układ dla pomp normowych stosowanych w średnich i dużych instalacjach cieplnych oraz przemysłowych.

Konstrukcja opiera się na żeliwnym korpusie pompy z wirnikiem również żeliwnym, wałem wykonanym ze stali nierdzewnej oraz dławicowym uszczelnieniu mechanicznym typu AQ1EGG (bidirectional bellows). Na elemencie tłocznym zastosowano powłokę kataforezyczną - standardowe zabezpieczenie antykorozyjne wszystkich żeliwnych komponentów mających kontakt z medium. Rozwiązanie to istotnie wydłuża żywotność pompy w instalacjach, gdzie medium może mieć podwyższoną temperaturę lub zawierać składniki przyspieszające korozję.

Parametry pracy i zakres temperaturowy

Pompa pracuje w układzie trójfazowym przy napięciu 3~400 V, 50 Hz, pobierając przy mocy znamionowej 5,5 kW prąd o natężeniu 10,4 A. Silnik osiąga prędkość obrotową 1460 obr./min, co przy częstotliwości sieciowej oznacza pracę w pobliżu optimum dla tego typu konstrukcji. Minimalny wskaźnik efektywności energetycznej (MEI) na poziomie ?0,4 klasyfikuje urządzenie jako rozwiązanie spełniające aktualne wymagania dyrektyw europejskich dotyczących ekoprojektu dla pomp.

Zakres temperatury medium roboczego od -20°C do +140°C pozwala na szerokie zastosowanie - od instalacji chłodniczych po systemy grzewcze przemysłowe wysokotemperaturowe. Maksymalne ciśnienie robocze wynoszące 16 bar determinuje typowe instalacje w rozdzielnicach cieplnych, kotłowniach średniej wielkości oraz obiegach technologicznych.

Silnik spełnia klasę efektywności IE3, co przy sprawności rzędu 89-89,7% (w zależności od obciążenia) zapewnia akceptowalne koszty eksploatacji w trybie ciągłej pracy. Stopień ochrony IP55 pozwala na montaż w pomieszczeniach technicznych o podwyższonej wilgotności bez dodatkowych osłon.

Budowa mechaniczna i opcje wykonaniowe

Wersja P5 dostarczana jest z elastycznym sprzęgłem jako rozwiązaniem standardowym - w odróżnieniu od wersji ze sprzęgłem dystansowym (spacer coupling), gdzie dystans umożliwia wymianę uszczelnienia mechanicznego bez demontażu silnika. Sprzęgło elastyczne nie zawiera dystansu, co przy serwisowaniu wymaga częściowego rozsunięcia zespołu silnik-pompa - aspekt istotny przy planowaniu przestrzeni serwisowej.

Podstawa wspólna (baseplate) integruje stopę podporową pompy, kołnierzową oprawę łożyskową, sprzęgło z osłoną oraz silnik - całość jako gotowy do montażu zespół. Króciec ssawny DN 125 i tłoczny DN 100 odpowiadają typowej konfiguracji dla pomp o tej wydajności.

Wirnik standardowo wykonany jest z żeliwa szarego; na zamówienie dostępne są warianty z brązu lub stali nierdzewnej - wybór materiału determinuje odporność na konkretne medium (np. glikol w wyższych stężeniach, roztwory chemiczne).

Podłączenie elektryczne i sterowanie

Zasilanie trójfazowe umożliwia rozruch bezpośredni lub w układzie gwiazda-trójkąt (Y-?). Przy mocy ?4 kW dostępna jest konfiguracja 3_{690 V Y / 3}400 V ?, natomiast przy mocy ?3 kW - 3_{400 V Y / 3}230 V ?. Po zdjęciu mostków możliwy jest rozruch Y-?. Silnik wymaga na miejscu wyłącznika silnikowego; przed uruchomieniem należy sprawdzić kierunek obrotów i w razie potrzeby zamienić dwie fazy.

Model obsługuje systemy regulacji zmiennoobrotowej z czujnikami różnicy ciśnień Wilo-DDG (4-20 mA) - dostępne nadajniki od DN10 do DN100 pozwalają na dopasowanie systemu regulacji do wielkości instalacji.

Przekładnia kataforezyczna korpusu i dławicowe uszczelnienie bellows sprawiają, że pompa radzi sobie w instalacjach wymagających szczelności przy zmiennych warunkach temperaturowych - typowych dla rozdzielnic cieplnych i układów chłodzenia procesowego.
