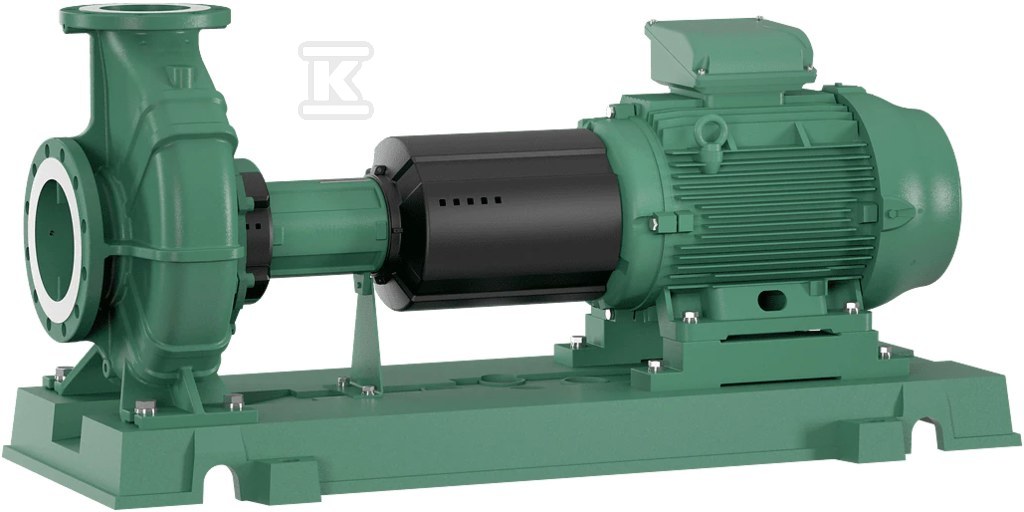

Pompa obiegowa normowa Wilo-Atmos GIGA-N 100/315-18,5/4 6086420

Normowe pompy obiegowe do dużych instalacji ciepłowniczych

Seria Wilo Atmos GIGA-N to linia jednstopniowych pomp wirowych z korpusem spiralnym, zaprojektowanych z myślą o stacjach i podstacjach ciepłowniczych oraz przemysłowych systemach grzewczych o wysokim zapotrzebowaniu na przepływ. Model 100/315-18,5/4 reprezentuje najwyższą klasę wydajności w rodzinie pomp normowych - urządzenie zdolne do przetłoczenia znacznych objętości czynnika przy relatywnie niskim zużyciu energii.

Konstrukcja oparta na żeliwie szarym (EN-GJL-200) zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniach roboczych do 16 bar. Standardowo wirnik wykonany jest z tego samego materiału co korpus, jednak dla instalacji pracujących z wodą o podwyższonych wymaganiach korozyjnych dostępna jest wersja z wirnikiem brązowym (CC333G / G-CuAl10Ni) - alternatywa istotna szczególnie w sieciach ciepłowniczych z mieszankami glikolowymi lub wodą o nieustabilizowanym pH.

Parametry pracy i charakterystyka hydrauliczna

Jednostka napędowa o mocy 18,5 kW pracuje z prędkością obrotową 1470 obr./min, co przy połączeniu trójfazowym 3~400 V / 50 Hz daje pobór prądu znamionowego na poziomie 35,1 A. Silnik spełnia wymogi klasy efektywności IE3, a współczynnik mocy cos ? = 0,76 wskazuje na typową dla tego segmentu mocy charakterystykę obciążeniową.

Zakres temperatur czynnika roboczego od -20°C do +140°C pozwala na stosowanie pompy zarówno w tradycyjnych instalacjach CO, jak i w układach przemysłowych wymagających podwyższonych parametrów temperaturowych - np. w systemach ciepłowniczych miejskich lub lokalnych kotłowniach wysokotemperaturowych. Temperatura otoczenia może wynosić od -15°C do +40°C, co daje elastyczność przy lokalizacji pompowni.

Maksymalne ciśnienie robocze 16 bar determinuje typowe zastosowania jako element rozdzielaczy głównych w stacjach ciepłowniczych II stopnia lub jako pompy cyrkulacyjne w dużych sieciach grzewczych obiektów komercyjnych i użyteczności publicznej.

Wał pompy wykonany ze stali nierdzewnej współpracuje ze standardowym uszczelnieniem mechanicznym typu AQ1EGG, które sprawdza się w typowych warunkach eksploatacyjnych instalacji ciepłowniczych. Dla instalacji o specyficznych mediach (woda z dodatkami chemicznymi, roztwory glikolu w wyższych stężeniach) dostępne jest uszczelnienie opcjonalne Q1Q1X4GG - konstrukcja ta zapewnia lepszą odporność chemiczną par uszczelniających. Stopień ochrony silnika IP55 gwarantuje pyłoszczelność oraz ochronę przed strumieniami wody z dowolnego kierunku - istotny parametr przy pompowniach osadzonych w bryle budynku technicznego bez pełnej hermetyzacji.

Przyłącza i wymiary montażowe

Strona ssąca wyposażona jest w przyłącze DN125, strona tłoczna w przyłącze DN100. Ta dysproporcja średnic pozwala na optymalizację prędkości przepływu medium - redukcja na tłoczeniu zmniejsza straty ciśnienia w rurociągach rozdzielczych przy zachowaniu odpowiedniej wydajności objętościowej samego wirnika.

Wymiary gabarytowe bez opakowania wynoszą 1470 × 668 × 610 mm (długość × wysokość × szerokość), a masa własna to około 479 kg. Produkt dostarczany jest na palecie transportowej jako pojedyncza sztuka - planując logistykę dostawy i rozładunku na placu budowy lub w kotłowni, należy uwzględnić konieczność użycia urządzeń dźwigowych lub podnośników paletowych o odpowiedniej nośności.

Rozruch i integracja elektryczna

Pompa przystosowana jest do rozruchu bezpośredniego oraz rozruchu gwiazda-trójkąt (Y/?) - po zdjęciu mostków możliwe jest przełączenie między konfiguracją gwiazdy (niższy prąd rozruchowy) a trójkąta (pełna moc). Dla jednostek o mocy ?4 kW standardowe napięcie zasilania wynosi odpowiednio:

• Gwiazda: 3~690 V
• Trójkąt: 3~400 V

Przed uruchomieniem konieczne jest sprawdzenie kierunku obrotów wirnika - jego zmiana następuje poprzez zamianę dowolnych dwóch faz zasilania. Na miejscu należy zamontować wyłącznik termiczny silnika; producent nie dostarcza go w zestawie jako elementu fabrycznego.

Model ten stanowi bezpośredni zamiennik wycofanej serii CronoNorm-NL 100/315-18.5/4, co ułatwia modernizację istniejących instalacji bez konieczności przebudowy infrastruktury rurociągowej - wymiary przyłączy i rozstaw są kompatybilne wstecznie.
