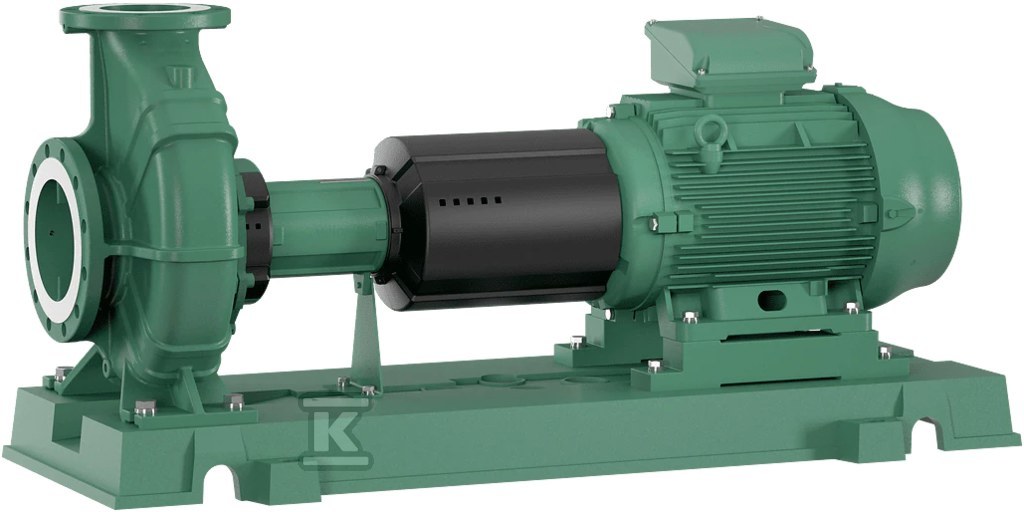

Pompa obiegowa normowa Wilo-Atmos GIGA-N 100/400-30/4-P5 6086835

Zastosowanie w instalacjach chłodniczych i przemysłowych

Jednostopniowa pompa odśrodkowa montowana na wspólnej podstawie płytowej zgodnie z normą EN 733. Konstrukcja z ssaniem osiowym i tłoczeniem promieniowym sprawia, że urządzenie dobrze radzi sobie w instalacjach przemysłowych i komercyjnych, gdzie liczy się stabilna praca przy stałym obciążeniu. Wersja z sprzęgłem elastycznym (P5) - bez przestrzeni serwisowej - pozwala obniżyć koszt zakupu przy zachowaniu pełnej funkcjonalności.

Budowa i materiały

Korpus pompy wykonano z żeliwa szarego, co zapewnia odporność na ciśnienie robocze do 16 barów. Wszystkie elementy mające kontakt z czynnikiem roboczym pokryto standardowo katodową powłoką lakierniczą (cataphoretic coating) - to istotne w instalacjach chłodniczych, gdzie nośnik może zawierać dodatki korozyjne. Wirnik z żeliwa szarego EN-GJL-200 przenosi medium o temperaturze od -20 °C do +140 °C, co daje dużą elastyczność przy doborze czynnika chłodniczego. Wał ze stali nierdzewnej oraz mechaniczne uszczelnienie dwukierunkowe typu AQ1EGG ograniczają ryzyko przecieków nawet przy wysokich temperaturach.

Na zamówienie dostępne są wirniki z brązu (CC333G / G-CuAl10Ni) - przydatne przy tłoczeniu mediów agresywnych chemicznie lub morska woda w roli czynnika chłodzącego.

Parametry pracy i silnik IEC

Silnik trójfazowy o mocy 30 kW (1480 obr./min) spełnia klasę efektywności IE3, co oznacza niższe zużycie energii w porównaniu z silnikami IE1/IE2 przy długotrwałej eksploatacji. Sprawność silnika przy pełnym obciążeniu wynosi 93,7%, a przy 75% obciążenia - 93,6%. Współczynnik mocy cos ? = 0,75 jest typowy dla napędów tego kalibru.

Zasilanie 3~400 V, 50 Hz z tolerancją napięcia ±10% pozwala na podłączenie do standardowych sieci przemysłowych. Pompa jest fabrycznie wyposażona w 3 termistory PTC do monitorowania temperatury uzwojeń - instalator podłącza zewnętrzny wyłącznik ochronny silnika na miejscu. Stopień ochrony IP55 zabezpiecza przed pyłem i strumieniami wody, więc urządzenie sprawdza się w halach produkcyjnych i kotłowniach bez dodatkowej obudowy.

Wymiary, przyłącza, montaż i uruchomienie

Strona ssawna ma przyłącze DN 125, strona tłoczna - DN 100. Ta konfiguracja ułatwia hydraulikom dopasowanie pomp do istniejących rurociągów w modernizowanych instalacjach chłodniczych - większy wymiar ssawy redukuje straty kawitacyjne na wejściu.

Wymiary gabarytowe (1650 × 758 × 660 mm) i masa netto 668 kg wymagają planowego transportu na plac budowy oraz odpowiedniego fundamentu lub ramy nośnej. Producent zaleca stosowanie podpory pod stopę pompy zgodnie z wytycznymi EN 733.

Przy mocy ?4 kW dostępne jest połączenie w gwiazdę/deltę (Y/?) - po zdjęciu mostków fabrycznych można zrealizować łagodny rozruch zmniejszający uderzenia prądowe podczas rozruchu silnika. Przed uruchomieniem trzeba sprawdzić kierunek obrotów (w razie potrzeby zamienić dwie fazy).

Sprzęgło rozstawne (standard) umożliwia wymianę uszczelnienia mechanicznego bez przesuwania silnika - to znaczące ułatwienie przy konserwacji w porównaniu ze sprzęgłem elastycznym bez przestrzeni serwisowej (wersja P5).
