Pompa obiegowa normowa Wilo-Atmos GIGA-N 100/400-30/4 6086427

Przemysłowa pompa odśrodkowa do dużych instalacji cieplnych

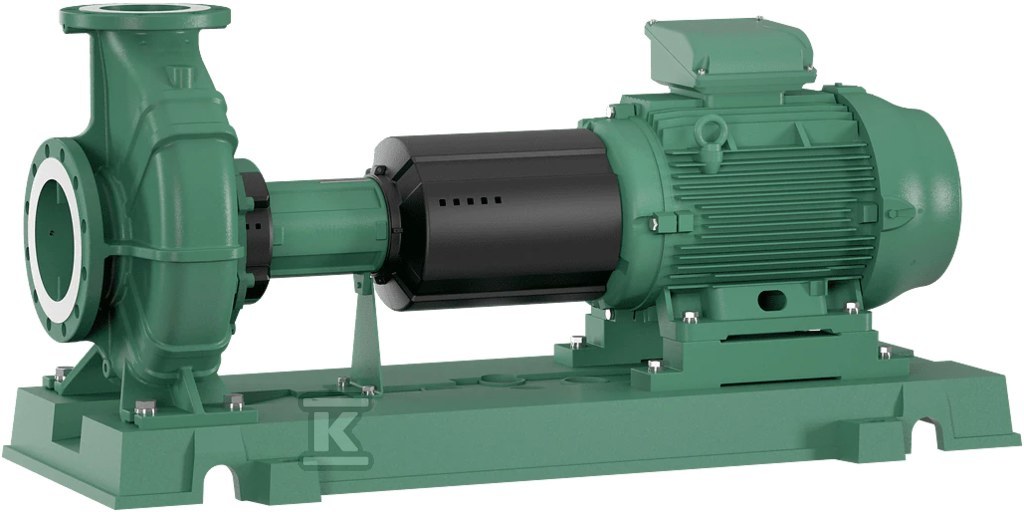

Jednostopniowa pompa odśrodkowa na wspólnej ramie podstawy, zaprojektowana zgodnie z normą EN 733. Wyposażona w ssawne porty osiowe oraz ciśnieniowe porty promieniowe, co pozwala na efektywne przetłaczanie czynnika w instalacjach przemysłowych i komercyjnych. Konstrukcja obejmuje stopę wsporczą, kołnierzową obudowę łożyskową, sprzęgło oraz osłonę sprzęgła - całość zamontowana na jednej płycie podstawy razem z silnikiem.

Materiały i wykonanie

Korpus pompy wykonano z żeliwa szarego, wirnik również z żeliwa szarego EN-GJL-200. Wał ze stali nierdzewnej zapewnia odporność na korozję w miejscu styku z medium. Dla wszystkich elementów żeliwnych mających kontakt z czynnikiem roboczym standardowo stosowana jest powłoka kataforezyczna - dodatkowa warstwa ochronna przed korozją i zużyciem ściernym.

Uszczelnienie wału stanowi dwukierunkowy dławik mechaniczny AQ1EGG. Producent przewiduje opcjonalne warianty materiałowe wirnika - brąz CC333G (G-CuAl10Ni) lub stal nierdzewna - które można dobrać pod kątem specyficznych właściwości medium.

Parametry pracy i dane elektryczne

Maksymalne ciśnienie robocze wynosi 16 bar, co pozwala na stosowanie w średnich i dużych instalacjach ciepłowniczych. Temperatura czynnika może sięgać 140°C przy minimum -20°C, natomiast temperatura otoczenia mieści się w zakresie od -15°C do 40°C - pompę można więc montować zarówno w kotłowniach przemysłowych, jak i zewnętrznych komorach technicznych. Minimalny wskaźnik sprawności energetycznej MEI ? 0,4 świadczy o konkurencyjnej efektywności hydraulicznej w swojej klasie wielkościowej.

Silnik IEC o mocy znamionowej 30 kW pracuje przy prędkości 1480 obr./min, pobierając prąd znamionowy 57,1 A przy współczynniku mocy cos ? = 0,75. Zasilanie trójfazowe 3~400 V, 50 Hz z tolerancją napięcia ±10%. Klasa sprawności silnika to IE3, a jego sprawność przy pełnym obciążeniu osiąga 93,7%. Silnik wyposażono w 3 termistory PTC jako zabezpieczenie termiczne uzwojenia. Stopień ochrony obudowy to IP55, klasa izolacji uzwojeń - F. Rozruch gwiazda-trójkąt możliwy po usunięciu mostków; dla mocy ?4 kW dostępne są konfiguracje Y przy 690 V lub ? przy 400 V.

Połączenia rurowe, wymiary gabarytowe i serwis

Strona ssawna - przyłącze kołnierzowe DN 125, strona tłoczna - DN 100. Wymiary gabarytowe: długość 1650 mm, szerokość 660 mm, wysokość 758 mm. Masa netto to około 668 kg, brutto z opakowaniem transportowym - około 711 kg. Pompę dostarcza się na palecie transportowej jako pojedynczą sztukę.

Standardowo pompa wyposażona jest w sprzęgło rozprężne (spacer coupling) - umożliwia wymianę dławika mechanicznego bez konieczności przesuwania silnika ani zmiany jego ustawienia. Opcjonalnie dostępne jest tańsze sprzęgło elastyczne bez przestrzeni dystansowej; trzeba jednak liczyć się z koniecznością ponownego ustawiania silnika podczas serwisowania.

Produkt dedykowany do instalacji HVAC w budynkach komercyjnych, zakładach przemysłowych oraz ciepłownictwie - wszędzie tam, gdzie wymagana jest niezawodna cyrkulacja czynnika grzewczego lub chłodniczego przy ciśnieniu do 16 bar i temperaturze do 140°C.
