Pompa obiegowa normowa Wilo-Atmos GIGA-N 125/200-15/4 6086236

Jednostopniowa pompa odśrodkowa do dużych instalacji cieplnych

Atmos GIGA-N to norma przemysłowa w świecie pomp obiegowych - jednostopniowa pompa odśrodkowa znormalizowana według EN 733, zaprojektowana do pracy w wymagających systemach ciepłowniczych, wentylacyjnych i klimatyzacyjnych. Konstrukcja z ssaniem osiowym i tłoczeniem promieniowym pozwala na efektywne przepompowywanie dużych objętości czynnika przy ciśnieniu roboczym sięgającym 16 barów.

Korpus pompy wykonano z żeliwa szarego, wał ze stali nierdzewnej, a wirnik standardowo również z żeliwa szarego (EN-GJL-200). Opcjonalnie dostępny jest wirnik brązowy (CC333G / G-CuAl10Ni) - warto rozważyć przy mediach agresywnych chemicznie lub podwyższonych temperaturach. Każdy element żeliwny mający kontakt z czynnikiem pokryto standardowo powłoką kataforezyjną, co znacząco podnosi odporność na korozję.

Parametry pracy i zakres temperaturowy

Pompa pracuje w szerokim zakresie temperatur medium od -20°C do +140°C, co czyni ją gotową zarówno na instalacje chłodnicze, jak i systemy grzewcze wysokotemperaturowe. Temperatura otoczenia może wynosić od -15°C do +40°C - mieści się więc w typowych warunkach kotłowni i maszynowni.

Silnik trójfazowy o mocy 15 kW (1465 obr/min) spełnia klasę efektywności IE3 - to oznacza sprawność na poziomie 92,2-92,5% w zależności od obciążenia. Prąd znamionowy wynosi 27,9 A przy napięciu sieciowym 3×400 V / 50 Hz. Współczynnik mocy cos ? = 0,78 wskazuje na typową charakterystykę silnika klatkowego.

Uszczelnienie mechaniczne AQ1EGG (dwukierunkowy dzwon gumowy) to standardowe rozwiązanie dla tej klasy pomp. Opcjonalnie można zamówić uszczelnienie Q1Q1X4GG - bardziej odporne na ścieranie przy mediach zawierających cząstki stałe.

Konstrukcja i warianty wykonania

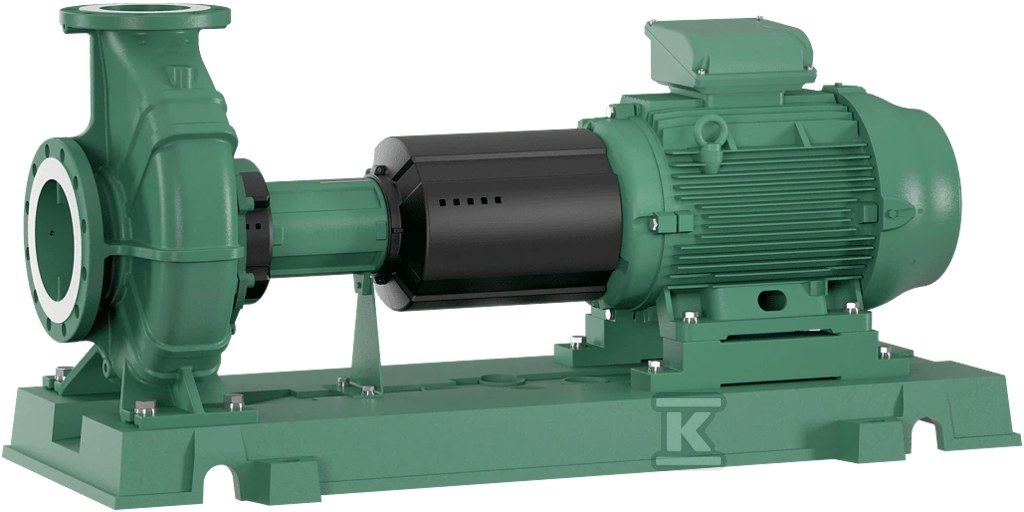

Atmos GIGA-N dostarczana jest jako kompletny zespół na wspólnej płycie podstawy - pompa ze stopą wsporczą, kołnierzowym łożyskiem, sprzęgłem i osłoną sprzęgła oraz silnikiem IEC zamontowanym na tej samej ramie. Takie rozwiązanie eliminuje problematyczne centrowanie wałów na placu budowy.

Standardowo pompa wyposażona jest w sprzęgło rozporowe (spacer coupling), które umożliwia wymianę uszczelnienia mechanicznego bez konieczności przesuwania silnika - to realna oszczędność czasu serwisowego. Opcjonalnie dostępne jest sprzęgło elastyczne bez rozstawki (wariant P5), tańsze przy zamówieniu, ale wymagające pełnego przestawienia silnika podczas konserwacji.

Silnik IEC wyposażono fabrycznie w 3 termistory PTC - wystarczy podłączyć je do zewnętrznego wyłącznika silnikowego (do zamontowania na miejscu). Pompa obsługuje rozruch gwiazda-trójkąt; po zdjęciu mostków można zrealizować Y-? start bez dodatkowych modyfikacji.

Zastosowania i kompatybilność instalacyjna

Przyłącza kołnierzowe DN 150 (ssanie) / DN 125 (tłoczenie) pozycjonują tę pompę w segmencie średnich i dużych instalacji ciepłowniczych - typowo kotłownie osiedlowe, sieci ciepłownicze, duże układy klimatyzacyjne czy procesowe systemy chłodzenia.

Minimalny wskaźnik efektywności energetycznej MEI ?0,4 oznacza, że pompa spełnia europejskie wymagania dotyczące ekoprojektu dla pomp wodnych - istotne przy projektach realizowanych według dyrektywy ErP.

Waga netto to około 416 kg, brutto z paletą transportową sięga 459 kg. Wymiary samej pompy to 1470 × 610 × 668 mm (długość × szerokość × wysokość), co trzeba uwzględnić przy planowaniu transportu i lokalizacji w maszynowni.
