Pompa obiegowa normowa Wilo-Atmos GIGA-N 125/315-30/4 6086258

Jednostopniowa pompa odśrodkowa do wymagających instalacji przemysłowych

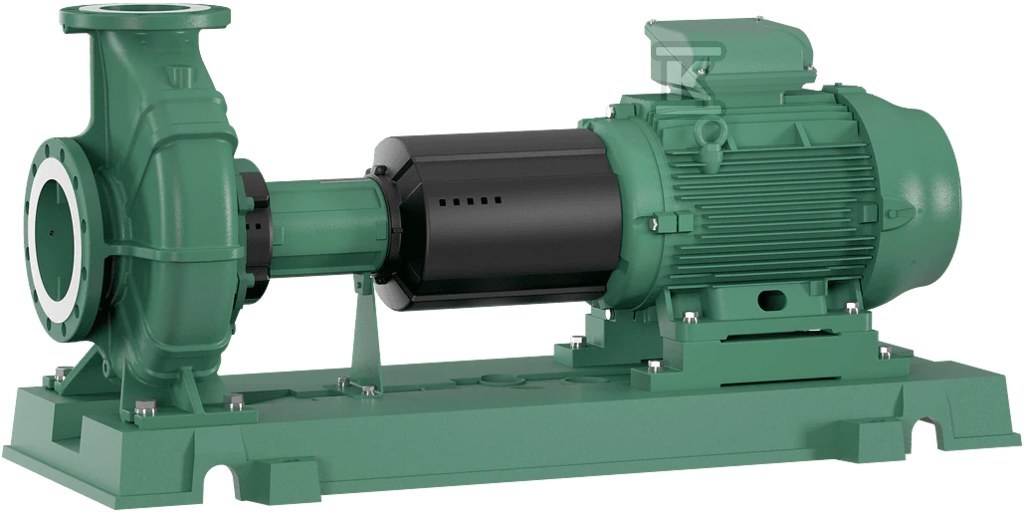

Pompa Wilo Atmos GIGA-N to jednostopniowa pompa odśrodkowa montowana na wspólnej płycie fundamentowej z silnikiem IEC. Konstrukcja zgodna z normą EN 733 oznacza aksjalny króciec ssawny i promieniowy króciec tłoczny - standardowe rozwiązanie ułatwiające wymianę w istniejących instalacjach.

Korpus pompy wykonano z żeliwa szarego, wał ze stali nierdzewnej, a wirnik standardowo z żeliwa szarego EN-GJL-200. Opcjonalnie dostępny jest wirnik bronzowy (CC480K / G-CuSn10) - wybór materiału zależy od rodzaju medium i warunków pracy. Wszystkie odlewane komponenty mające kontakt z medium pokryte są katodową powłoką ochronną, co znacząco wydłuża ich żywotność w agresywnych mediach.

Uszczelnienie wału stanowi mechaniczne uszczelnienie AQ1EGG niezależne od liczby obrotów - rozwiązanie sprawdzone w ciężkich warunkach przemysłowych. Opcjonalnie dostępna jest uszczelka Q1Q1X4GG.

Konstrukcja i układ napędowy

Silnik IE3 o mocy 30 kW (3~400 V, 50 Hz) pracuje z prędkością 1480 obr./min, pobierając prąd znamionowy 57,1 A. Sprawność silnika przy pełnym obciążeniu wynosi 93,7%, co jest solidnym wynikiem jak na urządzenie tej klasy mocy.

Pompa przystosowana jest do rozruchu Y/?: po zdjęciu mostków możliwe jest przełączanie między gwiazdą a trójkątem. Dla mocy ?4 kW stosuje się połączenie trójkątowe na napięciu 3~400 V ? lub gwiazdowe na 3~690 V Y. Układ sterowania wymaga lokalnego wyłącznika silnikowego - producent zaleca kontrolę kierunku obrotów przy pierwszym uruchomieniu.

Dostępne są dwie wersje sprzęgieł:

• Sprzęgło demontażowe (standard) - wyposażone w element dystansowy eliminujący konieczność ponownego ustawiania silnika przy wymianie uszczelnienia mechanicznego,
• Sprzęgło elastyczne (wariant P5) - tańsze rozwiązanie bez elementu dystansowego.

Parametry eksploatacyjne i warunki pracy

Maksymalne ciśnienie robocze to 16 bar, temperatura medium może wynosić od -20°C do +140°C. Pompa toleruje temperaturę otoczenia mieszczącą się w zakresie -15°C do +40°C. Stopień ochrony silnika to IP55, klasa izolacji uzwojeń - F.

Przyłącza rurowe to DN150 po stronie ssawnej i DN125 po stronie tłocznej - typowe dla pomp normowych tej wielkości.

Indeks minimalnej efektywności energetycznej (MEI ?0,4) potwierdza spełnienie aktualnych wymagań dyrektywy ErP dotyczącej pomp wodnych.

Typowe obszary wdrożeń

Atmos GIGA-N sprawdza się jako pompa obiegowa w instalacjach technologicznych, chłodniczych, klimatyzacyjnych oraz ciepłowniczych - wszędzie tam, gdzie wymagana jest wysoka wydajność hydrauliczna przy ciągłej pracy pod dużym obciążeniem. Masa netto wynosi około 636 kg, co należy uwzględnić przy projektowaniu fundamentu i planowaniu transportu wewnętrznego.
