Pompa obiegowa blokowa Wilo-BAC 40-125/0.75/2-DM/R-2, z korpusem z brązu 4213181

Niskociśnieniowa pompa odśrodkowa do instalacji chłodniczych i klimatyzacyjnych

Jednostopniowa pompa blokowa Wilo-BAC z osiowym króćcem ssącym i promieniowo usytuowanym króćcem tłocznym sprawdza się w przepompowywaniu wody chłodzącej i zimnej oraz mieszanin wodno-glikolowych - wszędzie tam, gdzie medium nie zawiera substancji ściernych. Konstrukcja z korpusem z tworzywa sztucznego wzmocnionego włóknem szklanym (PP-GF) i wirnikiem z tego samego materiału zapewnia odporność na korozję oraz redukuje masę całego zespołu w porównaniu z rozwiązaniami ze stali czy żeliwa.

Budowa i elementy konstrukcyjne

Wirnik wykonano z PP-GF - kompozyt poliamidowy wzmacniany włóknem szklanym dobrze znosi kontakt z wodą i typowymi roztworami glikolowymi stosowanymi w instalacjach chłodniczych. Wał pompy wykonano ze stali X30Cr13, a uszczelnienie mechaniczne typu BQEGG zapewnia szczelność po stronie wału przy ciśnieniach roboczych do 6,5 bara. Izolacja uzwojeń silnika w klasie F pozwala na długotrwałą pracę przy temperaturze medium dochodzącej do +60°C (tryb ciągły) i temperaturze otoczenia od -15°C do +50°C.

Silnik elektryczny o mocy 0,75 kW (P2) pracuje z prędkością 2860 obr./min przy zasilaniu trójfazowym 400 V / 50 Hz. Klasa efektywności energetycznej IE3 oznacza niższe zużycie energii w porównaniu z silnikami IE1 lub IE2 - istotne przy wielogodzinnej pracy ciągłej instalacji chłodniczej. Wskaźnik minimalnej sprawności hydraulicznej MEI = 0,4 potwierdza rozsądnie wysoką sprawność pompy.

Stopień ochrony IP55 zabezpiecza silnik przed pyłem i strumieniami wody padającymi pod dowolnym kątem.

Przyłącza i wymiary

Króciec tłoczny ma średnicę nominalną DN 40 (średnica zewnętrzna końcówki okrągłej wynosi 40 mm) i jest przystosowany do kołnierzy klasy PN 10. Opcjonalnie dostępne jest połączenie typu Victaulic umożliwiające szybki montaż i demontaż bez spawania czy gwintowania.

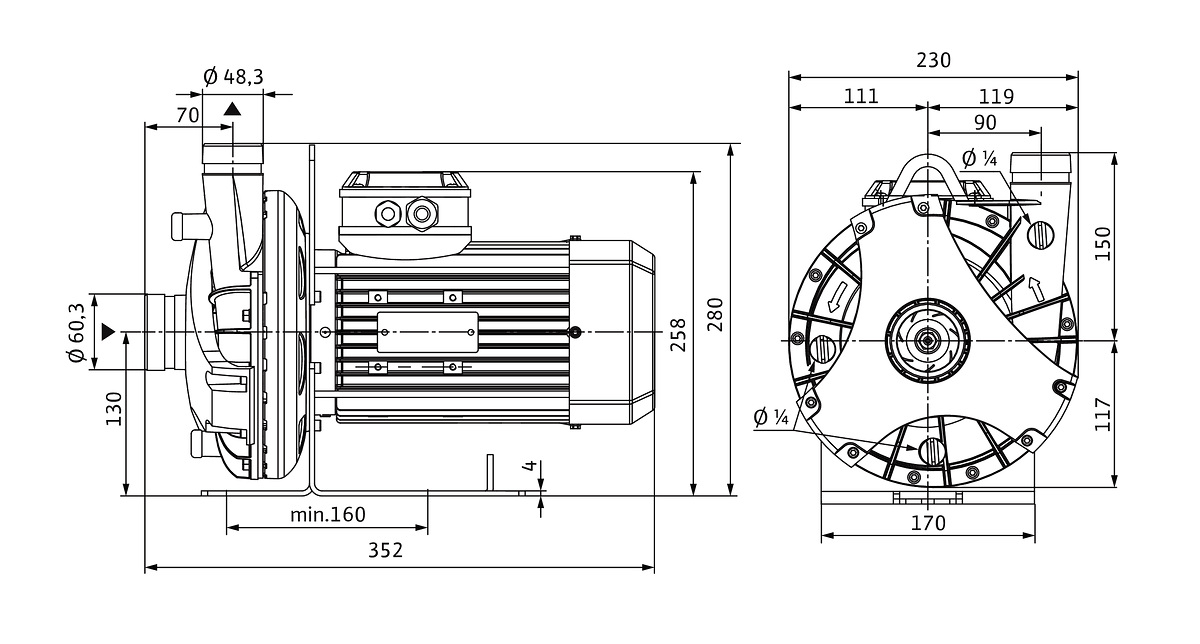

Wymiary gabarytowe:

• Długość całkowita: 352 mm
• Wysokość części ssącej: 258 mm
• Wysokość części tłoczącej: 280 mm

Przyłącze Victaulic dostępne jest również w rozmiarach DN50 i DN65.

Parametry eksploatacyjne

Maksymalna wydajność sięga 22 m3/h, a maksymalna wysokość podnoszenia - 17,32 m. Prąd znamionowy na poziomie 1,84 A przy napięciu 400 V oznacza umiarkowane obciążenie linii zasilającej.

Zakres temperatur pracy ciągłej wynosi od -15°C do +60°C, co obejmuje większość typowych aplikacji chłodniczych - od systemów klimatyzacji komfortowej po instalacje przemysłowe wymagające stałego transportu schłodzonego medium.

Do zestawu dołączona jest instrukcja montażu i eksploatacji - wystarczy zamontować pompę na wcześniej przygotowanym podeście lub ramie nośnej oraz podłączyć przewody elektryczne zgodnie ze schematem (trzy fazy + uziemienie).
