Pompa obiegowa blokowa Wilo-CronoBloc BL 50/120-3/2-IE3 2121147

Konstrukcja jednotłoczyskowa z żeliwnym korpusem

Jednostopniowa pompa odśrodkowa niskiego ciśnienia w wykonaniu monoblokowym z kołnierzowym przyłączem tłocznym DN 50 i ssącym DN 65 (PN 16). Korpus pompy wykonano z żeliwa GG 25 (GJL-250), wirnik z żeliwa GG 20 (GJL-200). Wał napędzany jest przez standardowy silnik IEC trójfazowy o mocy 3 kW (P2), pracujący z prędkością obrotową 2900 obr./min przy zasilaniu 3~400 V / 50 Hz. Stopień ochrony silnika to IP55, izolacja klasy F. Dzięki temu całość sprawdza się zarówno w rozdzielniach przemysłowych, jak i w kotłowniach budynków użyteczności publicznej.

Istotnym elementem konstrukcyjnym jest dwukierunkowe uszczelnienie mechaniczne z wymuszonym płukaniem oraz kataforeza wszystkich komponentów żeliwnych. Ta powłoka elektroforetyczna zapewnia wysoką odporność korozyjną - szczególnie istotną przy pracy z wodą grzewczą (wg VDI 2035) i mieszaninami woda-glikol w zamkniętych obiegach.

Parametry robocze i efektywność energetyczna

Maksymalna wysokość podnoszenia wynosi 18,28 m, co przy przepływie nominalnym BEP rzędu 45 m3/h przekłada się na ciśnienie robocze ok. 174,76 kPa. Zakres temperatur medium mieści się między -20 °C a +140 °C, a maksymalne ciśnienie robocze to 16 bar (na zamówienie dostępna wersja na 25 bar). Wskaźnik minimalnej sprawności MEI = 0,4 oraz klasa efektywności silnika IE3 oznaczają zoptymalizowaną hydraulikę i niższe koszty eksploatacji w porównaniu z pompami starszej generacji.

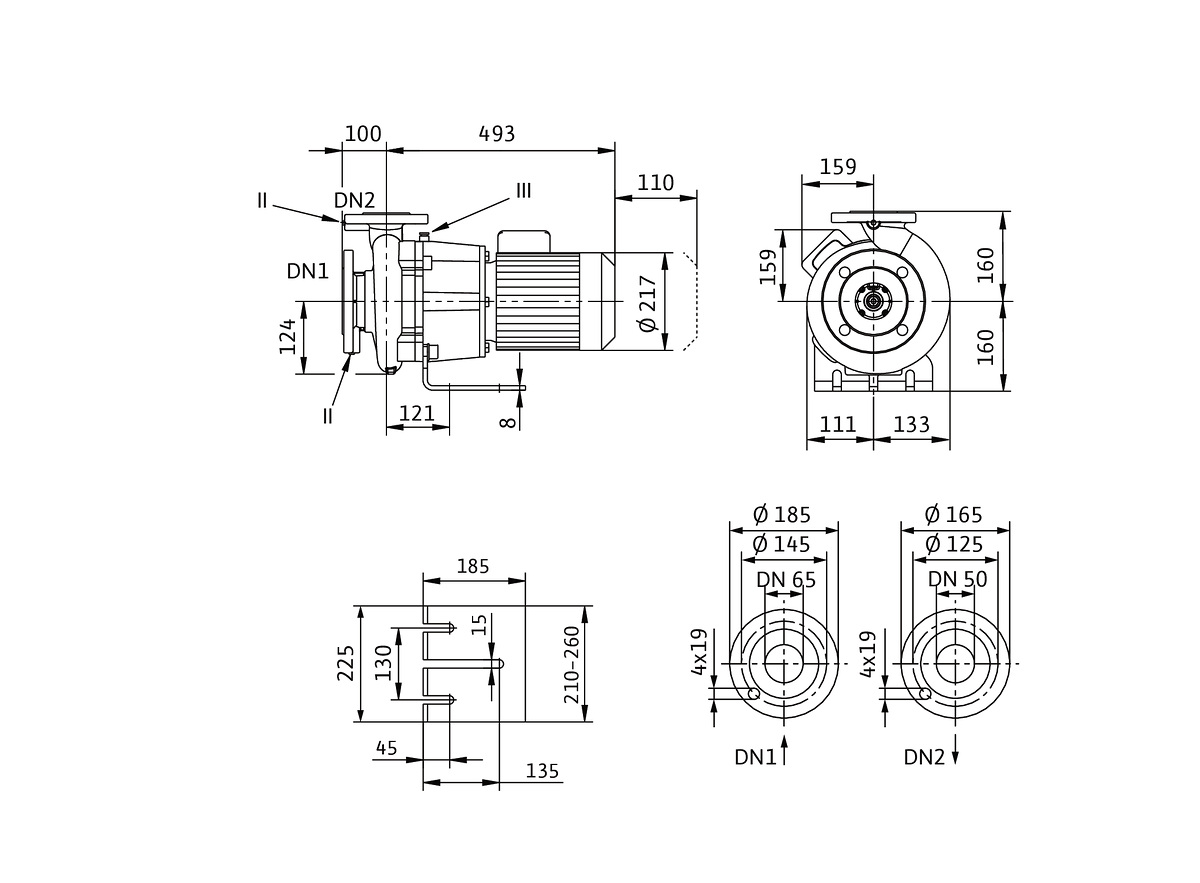

Pompa waży ok. 62 kg, ma długość 593 mm, wysokość ssania 160 mm i rozstaw osi przyłączy 100 mm. Prąd znamionowy przy pełnym obciążeniu to 6,15 A.

Zastosowania i kompatybilność instalacyjna

Seria Wilo-CronoBloc-BL została zaprojektowana do pompowania wody grzewczej, wody chłodniczej i zimnej bez substancji ściernych - zarówno w systemach ogrzewania, jak i klimatyzacji oraz chłodzenia. Przyłącza kołnierzowe EN 1092-2 oraz wymiary gabarytowe zgodne z normą EN 733 (dawniej DIN) ułatwiają wymianę pomp standardowych na nowe egzemplarze bez konieczności przebudowy infrastruktury rurowej.

W standardowej obudowie przewidziano otwory odwadniające kondensat - rozwiązanie szczególnie przydatne w układach klimatyzacyjnych i chłodniczych, gdzie wilgoć może się zbierać wokół silnika. Dostępność standardowych silników IEC oraz uszczelnień mechanicznych AQEGG według specyfikacji Wilo upraszcza serwisowanie na całym świecie.

Seria BL obejmuje szeroki zakres mocy od 0,75 kW do nawet 200 kW, co pozwala dobrać pompę zarówno do niewielkich instalacji komercyjnych, jak i dużych obiektów przemysłowych - bez zmiany geometrii przyłączy czy podstawy montażowej.
