Pompa obiegowa blokowa Wilo-CronoBloc BL 65/160-11/2-IE3 2121167

Konstrukcja jednostopniowej pompy odśrodkowej w wykonaniu blokowym

Jednostopniowa pompa odśrodkowa z wirnikiem suchym w konfiguracji monoblokowej, przystosowana do montażu na fundamencie. Standardowy silnik elektryczny IEC połączony sztywno z korpusem pompy przez obudowę pośrednią eliminuje połączenie sprzęgłowe - efekt: niski poziom wibracji i hałasu.

Korpus pompy oraz obudowa pośrednia pokryto powłoką kataforezyjną - technologia stosowana również w przemyśle motoryzacyjnym zapewnia wysoką odporność korozyjną elementów żeliwnych.

Uszczelnienie wału to dwukierunkowe mechaniczne uszczelnienie dzwonowe z wymuszonym chłodzeniem przepływowym - działa niezależnie od kierunku obrotów silnika trójfazowego.

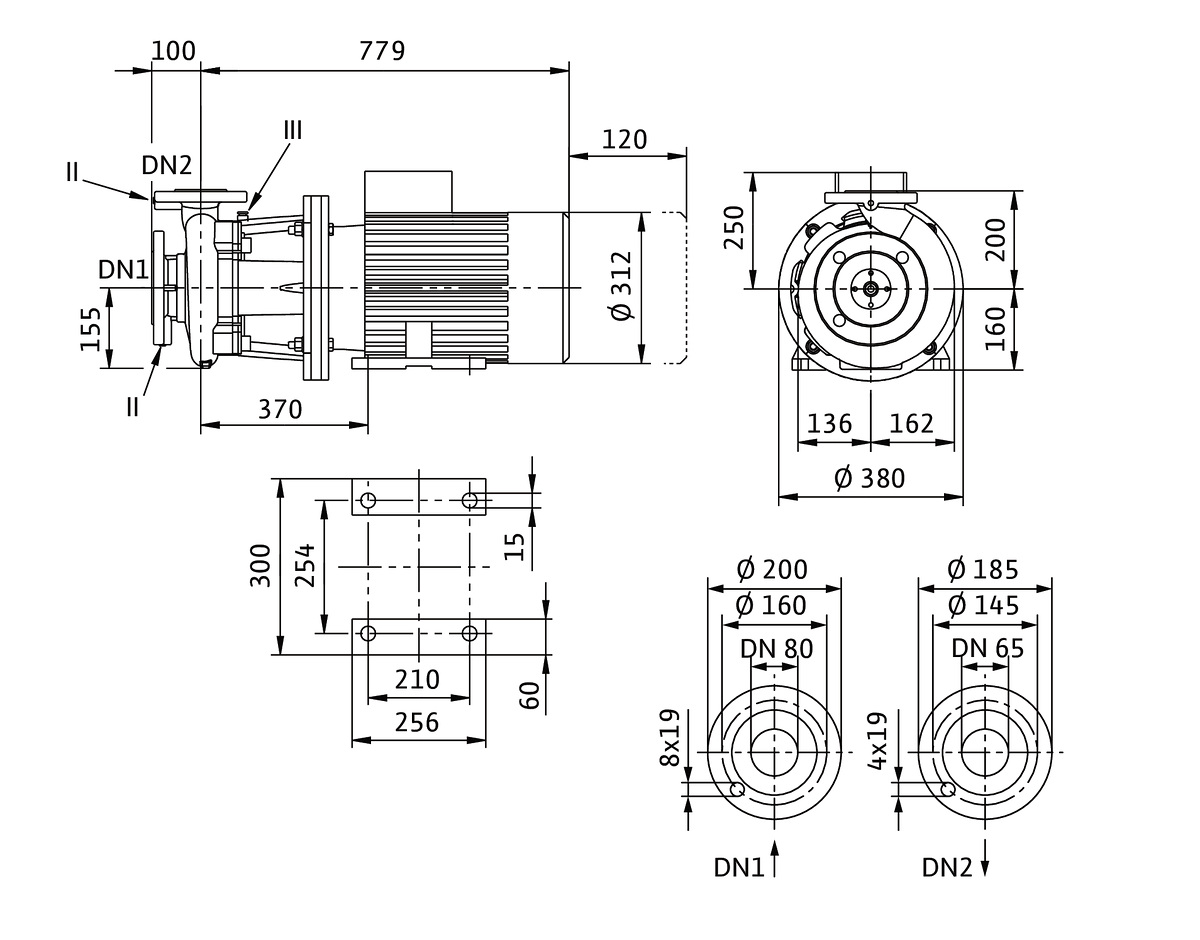

Przyłącza kołnierzowe DN 80 (ssawne) i DN 65 (tłoczne) wykonane wg normy EN 1092-2 umożliwiają bezpośrednie połączenie z rurociągami stalowymi tego samego standardu.

Parametry pracy i charakterystyka hydrauliczna

Silnik trójfazowy o mocy 11 kW (P2) przy zasilaniu 400 V / 50 Hz osiąga prędkość obrotową 2900 obr./min. Maksymalna wydajność wynosi 151,8 m3/h, a maksymalna wysokość podnoszenia 31,78 m. Przepływ nominalny w punkcie optymalnej pracy (BEP) sięga około 127,9 m3/h.

Ciśnienie robocze do 16 bar przy temperaturze medium do 140°C (przy temp. otoczenia max. +40°C) pozwala na stosowanie zarówno w instalacjach centralnego ogrzewania, jak i układach chłodniczych - zakres temperatur pracy obejmuje również warunki zimowe do -20°C.

Wskaźnik minimalnej sprawności MEI ?0,40 potwierdza efektywność hydrauliczną zgodną z dyrektywą ErP.

Materiały konstrukcyjne i trwałość

Korpus pompy wykonano z żeliwa szarego GJL-250 (GG 25), wirnik - z żeliwa GJL-200. Wał pompy ze stali nierdzewnej gatunku 1.4122 zapewnia odporność na korozję w warunkach kontaktu z wodą grzewczą lub glikolową.

Uszczelnienie mechaniczne typu AQEGG dobrano pod kątem kompatybilności z wodą grzewczą (wg VDI 2035), mieszaninami wodno-glikolowymi oraz wodą chłodniczą bez domieszek ściernych.

Klasa izolacji F oraz stopień ochrony IP55 gwarantują niezawodność pracy silnika IE3 klasy Premium.

Zastosowania i kompatybilność instalacyjna

Pompa przeznaczona do tłoczenia:

• wody grzewczej (wg VDI 2035),
• mieszanin wodno-glikolowych,
• wody chłodniczej,
• cieczy przemysłowych bez składników ściernych,

w instalacjach centralnego ogrzewania, klimatyzacyjnych i chłodniczych oraz systemach przemysłowych.

Przyłącza kołnierzowe DN 80/DN 65 w standardzie PN 16 umożliwiają integrację z instalacjami przemysłowymi i komercyjnymi ze stali węglowej - flansze wyposażono dodatkowo w otwory R 1/8 do podłączenia czujników ciśnienia kontrolnego.
