Pompa obiegowa blokowa Wilo-CronoBloc BL-E 32/140-2,2/2 2191367

Elektronicznie regulowana pompa blokowa do instalacji grzewczych i chłodniczych

Seria Wilo-CronoBloc BL-E to jednostopniowe niskonaporowe pompy odśrodkowe w wykonaniu blokowym z kołnierzowym przyłączem ssącym i tłocznym. Wyposażone w elektroniczny system regulacji obrotów z automatycznym dostosowaniem mocy do aktualnych potrzeb instalacji - bez konieczności stosowania zewnętrznych przemienników częstotliwości.

Model BL-E 32/140-2,2/2 pracuje z mocą silnika P2 = 2,2 kW i osiąga maksymalną wysokość podnoszenia 26,44 m przy przepływie nominalnym 20,43 m3/h. Konstrukcja z silnikiem trójfazowym (400 V / 50-60 Hz) i prędkością obrotową 2900 obr./min zapewnia stabilną pracę w instalacjach wymagających ciągłej cyrkulacji czynnika.

Budowa i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) według normy EN-GJL-250 - materiał ten dobrze znosi ciśnienia robocze do 16 bar w całym zakresie temperatur pracy (-20 do +140°C). Wirnik ze żeliwa GG 20 (GJL-200) zapewnia trwałość konstrukcji w typowych warunkach eksploatacyjnych.

Uszczelnienie wału stanowi poślizgowe uszczelnienie mechaniczne wymuszane przez przepływający czynnik - dzięki temu nie zależy od kierunku obrotów i nie wymaga dodatkowego smarowania. Rozwiązanie to eliminuje typowe problemy z uszczelnieniami w pompach pracujących naprzemiennie lub w trybie zmiany kierunku.

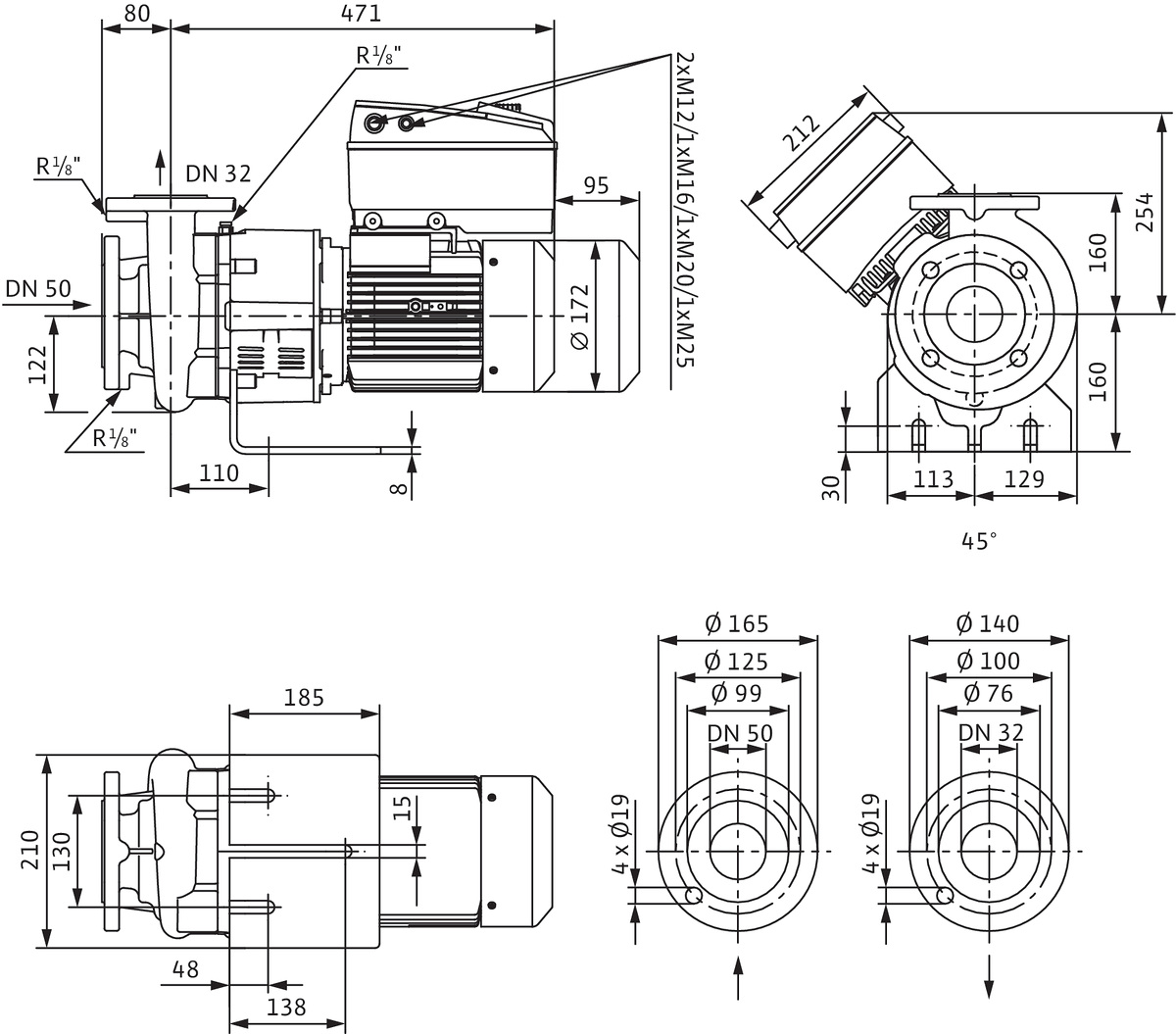

Kołnierze przyłączeniowe spełniają normę EN 1092-2, co oznacza pełną kompatybilność z armaturą i rurociągami stosowanymi w instalacjach CO i CWU. Przyłącze ssawne DN 50 i tłoczne DN 32 umożliwiają bezproblemowy montaż w standardowych układach rurowych.

Elektronika i tryby pracy

Wbudowany sterownik oferuje trzy podstawowe tryby regulacji:

• ?p-c - utrzymywanie stałego spadku ciśnienia na pompie (wymaga zewnętrznego czujnika DDG),
• Sterowanie PID - automatyczna optymalizacja parametrów pracy,
• Tryb ręczny - stała prędkość obrotowa niezależnie od obciążenia instalacji.

Panel obsługi z technologią „czerwonego przycisku" i wyświetlaczem pozwala na szybką konfigurację parametrów roboczych bez konieczności sięgania po dokumentację. Dwa konfigurowalne przekaźniki sygnałowe informują o stanie pracy oraz ewentualnych awariach.

Dla zaawansowanych instalacji dostępne są moduły komunikacyjne IF (Modbus, BACnet, CAN, PLR, LON) montowane w gnieździe na płycie sterującej - umożliwiają one pełną integrację z automatyką budynkową.

Ochrona silnika i trwałość

Silnik klasy efektywności energetycznej IE4 (super premium efficiency) to rozwiązanie znacząco redukujące zużycie energii w porównaniu z silnikami klas niższych. Wskaźnik minimalnej sprawności MEI ? 0,4 potwierdza wysoką efektywność hydrauliczną samej pompy - spełnia wymogi rozporządzeń dotyczących ekoprojektu dla pomp cyrkulacyjnych.

Zintegrowana ochrona silnika obejmuje termistor PTC oraz elektroniczny wyłącznik - nie ma potrzeby stosowania zewnętrznych zabezpieczeń termicznych ani prądowych. Stopień ochrony IP55 pozwala na montaż nawet w pomieszczeniach o podwyższonej wilgotności czy zapyleniu.

Obudowa pokryta jest powłoką kataforezyjną zapewniającą wysoką odporność korozyjną - istotną szczególnie przy przetłaczaniu mieszanin wodno-glikolowych o podwyższonym pH.

Zastosowania

Pompa sprawdza się przede wszystkim w:

• instalacjach centralnego ogrzewania (wg VDI 2035),
• obiegach ciepłej wody użytkowej,
• systemach chłodzenia i klimatyzacji,
• instalacjach przemysłowych z wymuszoną cyrkulacją czynnika,
• układach solarnych z nośnikiem ciepła.

Dopuszczalne są również wodno-glikolowe mieszaniny robocze przy zawartości glikolu do 20-40% objętościowo, pod warunkiem że temperatura czynnika nie przekracza +40°C. Dla innych mediów niż woda - np. płynów termicznych - producent przewiduje wykonania specjalne realizowane na zamówienie.

Seria BL-E jest zgodna wymiarowo z normą EN 733 dla pomp normalizowanych DIN - co ułatwia wymianę starszych konstrukcji na nowe bez modyfikacji infrastruktury rurowej.
