Pompa obiegowa blokowa Wilo-CronoBloc BL-E 32/210-7,5/2 2191371

Elektronicznie regulowana pompa blokowa do wymagających instalacji

Seria Wilo-CronoBloc BL-E to jednostopniowe niskonapięciowe pompy odśrodkowe w wykonaniu blokowym z elektroniczną regulacją mocy. Konstrukcja z ssącym króćcem osiowym i tłocznym króćcem promieniowym sprawia, że urządzenie sprawdza się w instalacjach centralnego ogrzewania, klimatyzacji i chłodzenia - wszędzie tam, gdzie medium robocze (woda, mieszanina woda-glikol lub woda chłodząca) nie zawiera substancji ściernych.

Model BL-E 32/210-7,5/2 dysponuje mocą silnika 7,5 kW przy prędkości obrotowej 2900 obr./min, co pozwala uzyskać maksymalną wysokość podnoszenia 63,1 m i przepływ szczytowy 40,76 m3/h. Punkt optymalnej pracy (BEP) przypada przy przepływie nominalnym 25,79 m3/h i ciśnieniu 554 kPa - parametry te determinują rzeczywistą wydajność w typowych warunkach eksploatacyjnych.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG 25 (GJL-250) według normy EN-GJL-250, wirnik z żeliwa GG 20 (GJL-200). Taka kombinacja zapewnia odporność na zużycie ścierne w standardowych warunkach pracy instalacji CO i klimatyzacyjnych. Wał napędowy wykonano ze stali 1.4122, a uszczelnienie stanowi poślizgowe uszczelnienie mechaniczne typu AQEGG - wymuszane przepływem medium i niezależne od kierunku obrotów.

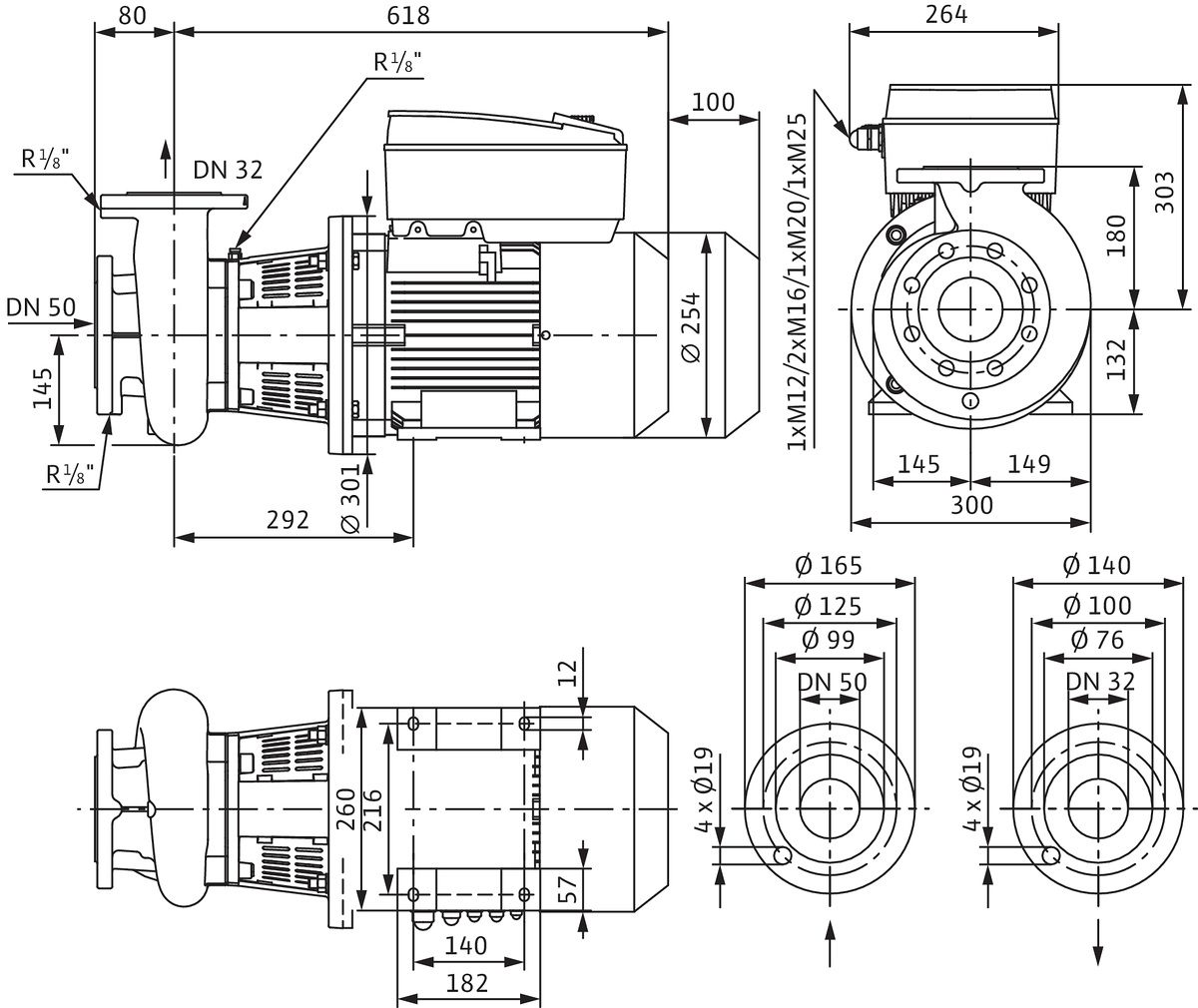

Przyłącza kołnierzowe DN 50 (ssanie) / DN 32 (tłoczenie) spełniają klasę ciśnienia PN 16 zgodnie z EN 1092-2. Odległość między osiami przyłączy wynosi 80 mm, co ułatwia dopasowanie do istniejących rurociągów w standardowych instalacjach.

Obudowa pokryta jest powłoką kataforezyjną antykorozyjną - rozwiązanie istotne przy montażu w wilgotnych kotłowniach lub przemysłowych centralach wentylacyjnych.

Sterowanie, tryby pracy i komunikacja

Wbudowany falownik umożliwia regulację obrotów w trzech trybach:

• ?p-c - stały differential ciśnienia (tylko z zewnętrznym czujnikiem DDG),
• PID - automatyczne sterowanie procesowe,
• tryb ręczny - stała prędkość obrotowa.

Panel sterowania „czerwony przycisk" z wyświetlaczem pozwala na konfigurację parametrów pracy bezpośrednio na pompie. Dwa konfigurowalne przekaźniki sygnalizacyjne informują o stanie pracy i awariach. Dostępna jest pełna ochrona silnika poprzez termiczny czujnik temperatury z elektronicznym wyłączeniem - nie trzeba dobierać zewnętrznych zabezpieczeń silnikowych.

Zarządzanie pracą dwóch pomp realizowane jest przez tryb główny/rezerwa z automatycznym przełączaniem oraz tryb równoległy optymalizujący sprawność przy obciążeniach szczytowych.

Pompa wyposażona jest w port na moduły komunikacyjne Wilo IF (Modbus, BACnet, CAN, PLR, LON) umożliwiające integrację z systemami BMS budynków. Dostępny jest też interfejs podczerwieni do bezprzewodowej wymiany danych z monitorem IR lub kartą pamięci IR.

Parametry eksploatacyjne

Zakres temperatur medium wynosi od -20°C do +140°C, co pozwala na stosowanie zarówno w niskotemperaturowych systemach chłodzenia, jak i wysokotemperaturowych instalacjach grzewczych. Maksymalne ciśnienie robocze to 16 bar.

Silnik trójfazowy o napięciu zasilania 400 V / 50-60 Hz, prąd znamionowy 13,3 A, klasa izolacji F. Stopień ochrony obudowy to IP55, a dopuszczalna temperatura otoczenia mieści się w przedziale 0-40°C.

Klasa efektywności energetycznej silnika to IE4 (supersynchroniczny), a wskaźnik minimalnej sprawności MEI wynosi ?0,4 - spełnia wymogi rozporządzeń dotyczących ekoprojektu dla pomp wodnych.

Jednostka waży około 105 kg, co należy uwzględnić przy projektowaniu fundamentu lub konsoli nośnej - producent przewiduje opcjonalne wsporniki montażowe jako wyposażenie dodatkowe dla tego przedziału mocy.
