Pompa obiegowa blokowa Wilo-CronoBloc BL-E 50/150-7,5/2 2191383

Konstrukcja blokowa i materiały

Jednostopniowa pompa wirowa o konstrukcji blokowej (monobloc) z przyłączem kołnierzowym w standardzie PN 16 według EN 1092-2. Korpus spiralny wykonany z żeliwa GG 25 (GJL-250), wirnik z żeliwa GG 20 (GJL-200), wał ze stali nierdzewnej. Całość spoczywa na przykręcanych nóżkach - silniki od mocy 5,5 kW mają nóżki fabrycznie montowane, co ułatwia ustawienie na fundamencie bez dodatkowych akcesoriów.

Konstrukcja jest odporna na drgania i zapewnia cichą pracę dzięki sztywnemu połączeniu pompy z silnikiem standardowym (normalizowanym). Korpus i latarnia pokryte są powłoką kataforetyczną (KTL), co zwiększa odporność korozyjną w trudnych warunkach instalacyjnych. Uszczelnienie mechaniczne typu AQ1EGG działa niezależnie od kierunku obrotów i jest przystosowane do przetłaczania wody o temperaturze do 140°C.

Przyłącza i wymiary

Strona	Średnica nominalna	Klasa ciśnienia
Ssąca (wlot)	DN 65	PN 16
Tłoczna (wylot)	DN 50	PN 16

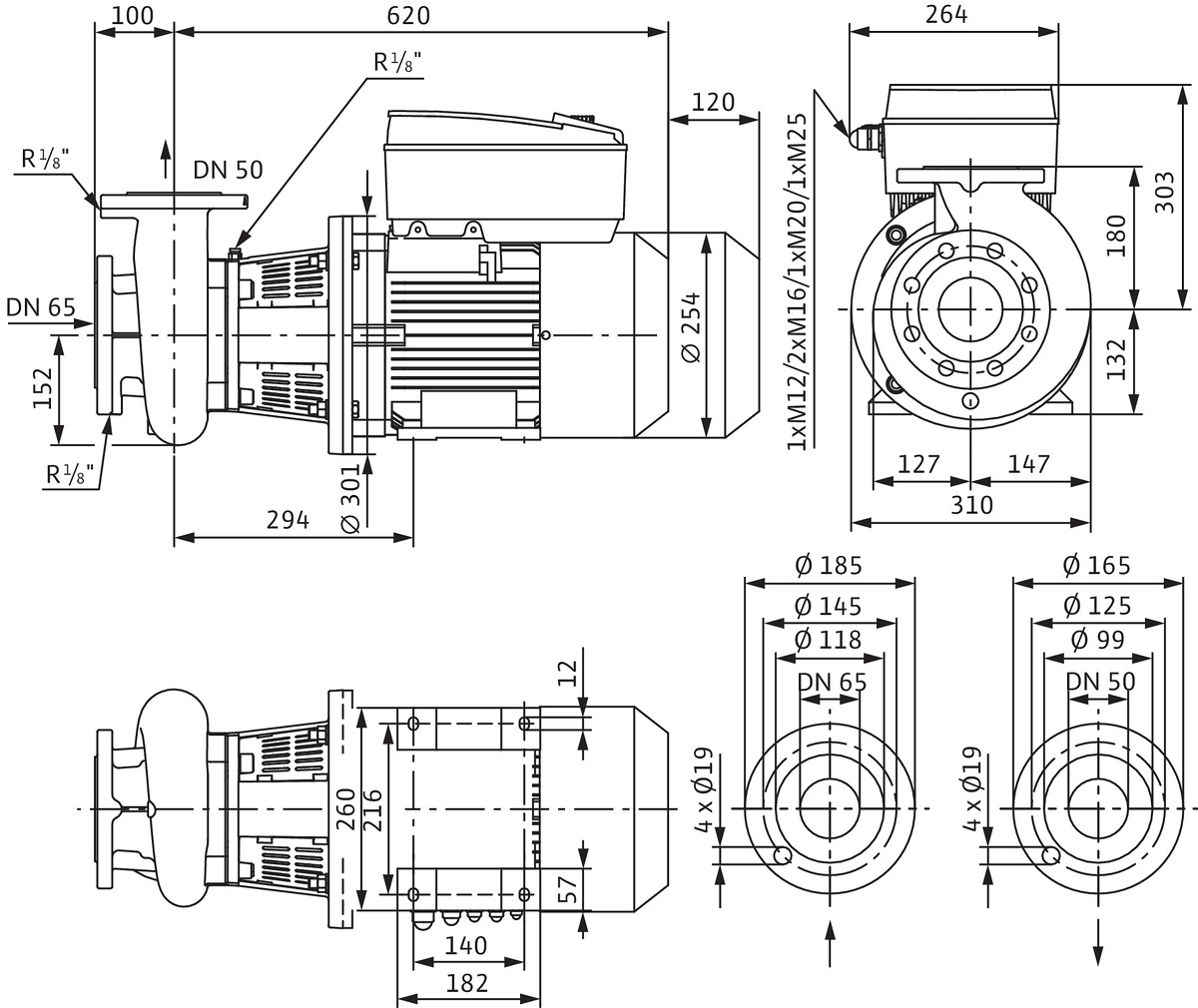

Odległość między osiami obu przyłączy wynosi 100 mm, całkowita długość pompy to 719 mm. Kształt końcówek okrągły - standardowe wykonanie pasujące do większości instalacji przemysłowych i komercyjnych.

Regulacja elektroniczna i sterowanie

Pompa wyposażona jest w zintegrowaną przetwornicę częstotliwości umożliwiającą elektroniczną regulację mocy. Dzięki temu automatycznie dopasowuje wydajność do aktualnego zapotrzebowania instalacji - bez ręcznej interwencji obsługi. To kluczowa cecha dla instalacji grzewczych, klimatyzacyjnych i chłodniczych, gdzie obciążenie zmienia się w cyklu dobowym lub sezonowym.

Dostępne tryby regulacji:

• ?p-c - stała różnica ciśnień
• ?p-v - zmienna różnica ciśnień
• PID - sterowanie regulatorem PID
• n-constant - stała prędkość obrotowa

Obsługa odbywa się przez panel Green Button Technology z wyświetlaczem LCD. Na ekranie widoczna jest wartość zadana, komunikaty błędów i ostrzeżeń, wartości rzeczywiste czujnika oraz dane eksploatacyjne - np. godziny pracy czy zużycie energii. Dla bardziej zaawansowanej integracji przewidziano wejścia analogowe (0-10 V, 2-10 V, 0-20 mA, 4-20 mA) oraz gniazdo na moduły IF-Moduły Wilo (Modbus, BACnet, LON, PLR, CAN). Pompa ma też konfigurowalną sygnalizację awarii i stanu gotowości (bezpotencjałową).

Wbudowany system zarządzania pracą pomp podwójnych pozwala na tworzenie układów podstawowy/rezerwowy lub równoległy bez dodatkowej automatyki zewnętrznej.

Parametry pracy i efektywność energetyczna

Silnik trójfazowy o mocy 7,5 kW osiąga prędkość 2900 obr/min, pobierając prąd znamionowy 13,3 A przy napięciu 400 V / 50-60 Hz. Klasa izolacji F oraz stopień ochrony IP55 pozwalają na pracę w temperaturze otoczenia od 0 do 40°C.

Zakres temperatur przetłaczanej cieczy: od -20°C do +140°C. Maksymalne ciśnienie robocze wynosi 16 bar (do 120°C), obniżając się do 13 bar przy pełnej temperaturze maksymalnej.

Wskaźnik minimalnej sprawności energetycznej MEI wynosi 0,4, a klasa efektywności silnika to IE4 - najwyższa klasa dla silników standardowych w typoszeregu Wilo CronoBloc-BL-E. Oznacza to realne oszczędności energii elektrycznej w porównaniu z pompami bez regulacji obrotów czy z silnikami niższej klasy.

Przepływ nominalny w punkcie optymalnym pracy (BEP) to 73,55 m3/h, a maksymalny przepływ osiąga 97,28 m3/h. Maksymalna wysokość podnoszenia to 33,49 m.

Zastosowania

Pompa przeznaczona jest do tłoczenia wody grzewczej (wg VDI 2035), wody zimnej oraz mieszanin woda-glikol niezawierających substancji abrazyjnych. Domieszka glikolu od 20 do 40% objętości dopuszczalna jest przy temperaturze medium do +40°C.

Do integracji z systemami BMS służą opcjonalne IF-Moduły Wilo (Modbus, BACnet, LON). Na zamówienie dostępne są również zestawy czujników różnicy ciśnień (DDG) oraz systemy regulacyjne VR-HVAC/CCe-HVAC/SCe-HVAC. Dla ułatwienia montażu na fundamencie producent oferuje bloki podkładowe jako wyposażenie dodatkowe.
