Pompa obiegowa blokowa Wilo-CronoBloc BL-E 65/130-5,5/2-R1 bez czujnika DDG 2191444

Elektronicznie sterowana pompa blokowa do instalacji grzewczych i chłodniczych

Seria Wilo-CronoBloc BL-E to jednostopniowe pompy odśrodkowe w wykonaniu blokowym z elektroniczną regulacją prędkości obrotowej. Konstrukcja typu close-coupled oznacza, że wirnik osadzony jest bezpośrednio na wale silnika - całość tworzy kompaktowy zespół z kołnierzowymi przyłączami rurowymi i osiowym ssaniem z radiacyjnie usytuowanym wylotem.

Model BL-E 65/130-5,5/2-R1 pracuje z mocą 5,5 kW przy prędkości 2900 obr./min, osiągając maksymalną wydajność 141,5 m3/h i wysokość podnoszenia do 18,9 m. Nominalna średnica przyłącza ssawnego to DN80, tłocznego - DN65, co odpowiada typowemu kołnierzowi PN16. Korpus pompy wykonano z żeliwa GG25 (GJL-250), wirnik z żeliwa GG20 (GJL-200).

Sterowanie i tryby pracy

Wbudowany falownik umożliwia płynną regulację obrotów w funkcji aktualnego zapotrzebowania instalacji. Panel operatorski „green button" z wyświetlaczem pozwala na ręczne ustawienie parametrów pracy - stałej prędkości obrotowej lub wymaganego spadku ciśnienia. Producent przewiduje też tryb ?p-c dla stałego spadku ciśnienia (wymaga zewnętrznego czujnika DDG) oraz regulację PID.

Wersja R1 oznacza wykonanie bez wbudowanego czujnika różnicy ciśnień - sterowanie odbywa się na podstawie sygnału z zewnętrznego urządzenia pomiarowego lub w trybie ręcznym. Sygnały analogowe 0-10 V / 4-20 mA umożliwiają integrację z systemami BMS poprzez opcjonalne moduły IF (ModBus, BACnet, CAN, PLR, LON). Dwa konfigurowalne przekaźniki sygnalizacyjne informują o stanie pracy i awariach.

Konstrukcja i warunki pracy

Zakres temperatur roboczych wynosi od -20°C do +140°C, maksymalne ciśnienie robocze 16 bar. Klasa izolacji F oraz stopień ochrony IP55 pozwalają na eksploatację w warunkach przemysłowych i budynkowych. Smarowane mechaniczne uszczelnienie wirujące jest niezależne od kierunku obrotów i wymusza przepływ medium przez powierzchnie uszczelniające - rozwiązanie typowe dla pomp Wilo serii standardowej.

Silnik spełnia klasę efektywności energetycznej IE4 (Super Premium), co przy elektronicznej regulacji obrotów przekłada się na realne oszczędności energii elektrycznej w porównaniu z pompami o stałych obrotach. Wskaźnik minimalnej sprawności MEI ? 0,4 potwierdza zgodność z wymaganiami dyrektywy ErP.

Przy mocy od 5,5 kW konstrukcja przewiduje odlewane lub przykręcane wsporniki - istnieje możliwość mocowania na fundamencie za pomocą konsol dostępnych jako akcesoria. Seryjne otwory odwadniające ułatwiają odprowadzenie skroplin.

Zastosowania i kompatybilność

Pompa znajduje zastosowanie w instalacjach centralnego ogrzewania (wg VDI 2035), klimatyzacyjnych i chłodniczych - wszędzie tam, gdzie medium nie zawiera elementów ściernych. Sprawdza się w układach zamkniętych budynków użyteczności publicznej oraz obiektach przemysłowych wymagających regulowanej pompy obiegowej o dużej wydajności.

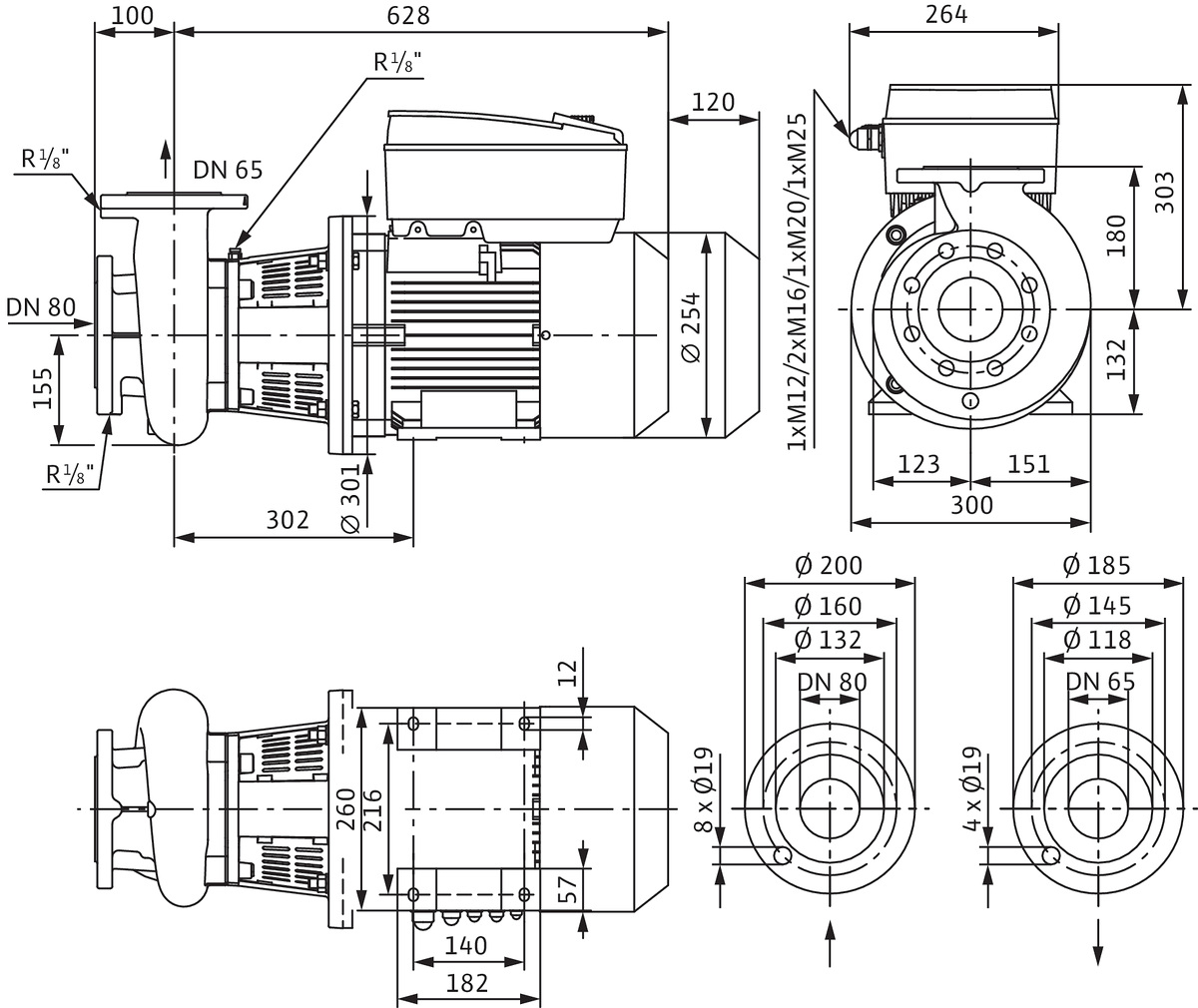

Wymiary przyłączy i główne gabaryty są zgodne z normą EN 733 dla standardowych pomp rurowych - ułatwia to wymianę istniejących urządzeń bez modyfikacji infrastruktury rurowej.
