Pompa obiegowa blokowa Wilo-CronoBloc BL-E 80/220-5,5/4 2191390

Konstrukcja i materiały

Pompa Wilo-CronoBloc BL-E o oznaczeniu 80/220 reprezentuje jednostopniową konstrukcję niskiego ciśnienia w wykonaniu blokowym z osiowym króćcem ssącym i promieniowo usytuowanym króćcem tłocznym. Korpus pompy wykonano z żeliwa GG25 (GJL-250) według normy EN-GJL-250 - tego samego materiału co korpus pośredni. Wirnik pracuje na żeliwie GJL-200 (EN-GJL-200), a wał napędowy wykonano ze stali stopowej X20Cr13 (1.4122). Uszczelnienie stanowi mechaniczne zamknięcie typu AQEGG - w standardowym wykonaniu dostępne są też alternatywne uszczelnienia sliding-torce na zapytanie.

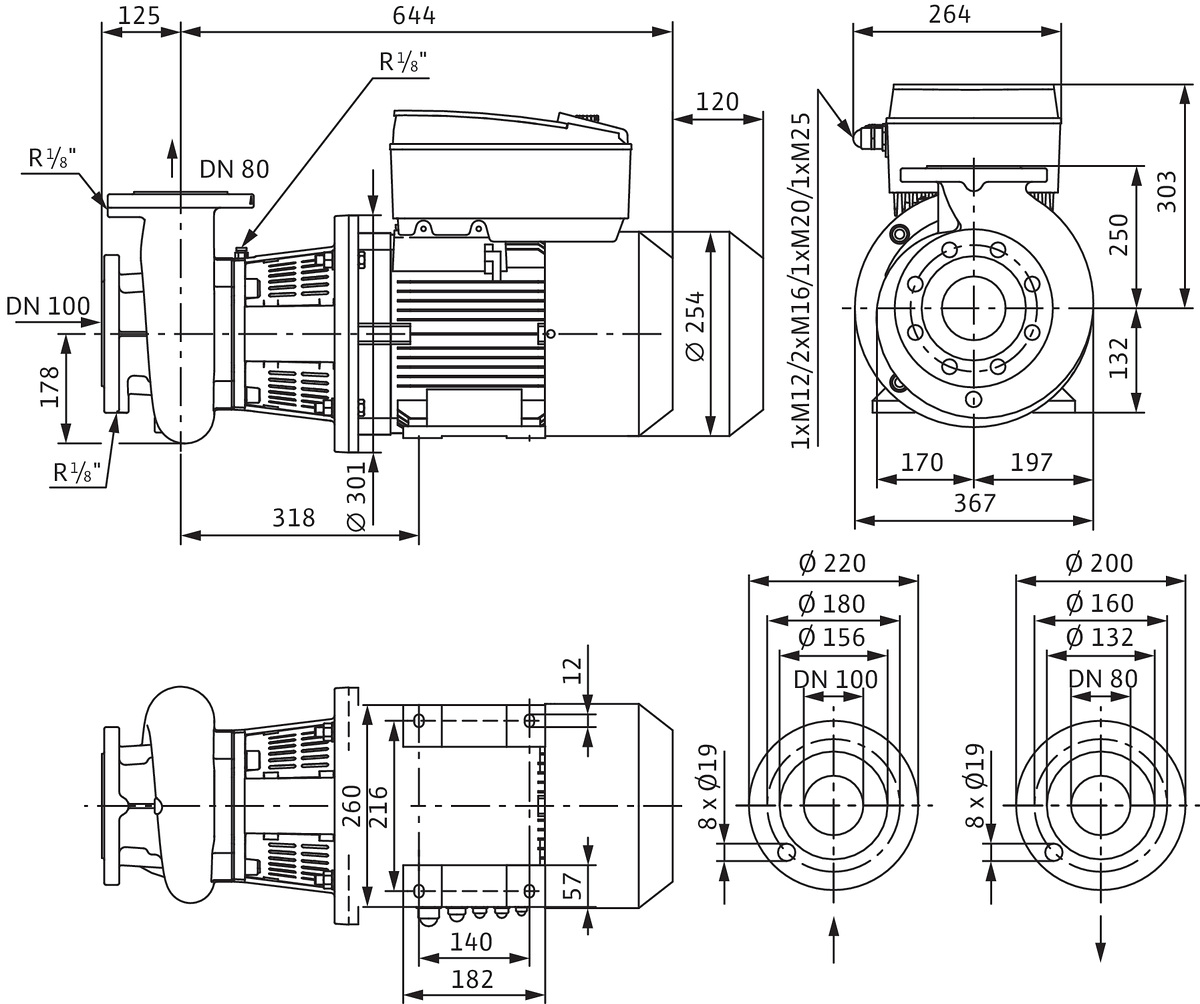

Kołnierze przyłączeniowe obu stron spełniają normę EN 1092-2 w klasie ciśnienia PN16 - strona ssąca ma średnicę DN100, strona tłoczna DN80. Rozstaw osi przyłączy wynosi 125 mm, a całkowita długość pompy sięga 769 mm. Stopień ochrony obudowy silnika to IP55, co pozwala na instalację w pomieszczeniach przemysłowych o podwyższonej wilgotności.

Silnik asynchroniczny pracuje z prędkością obrotową 1450 obr./min przy zasilaniu trójfazowym 400V. Moc znamionowa P2 wynosi 5,5 kW, pobór prądu 9,9 A. Klasa izolacji F umożliwia pracę w temperaturze otoczenia od 0 do +40°C.

Zakres pracy i zastosowania

Ta seria pomp sucho-rotorowych z elektroniczną regulacją mocy została zaprojektowana do przetłaczania wody systemów grzewczych zgodnie z wytyczną VDI 2035, wody lodowej oraz mieszanin wodno-glikolowych bez substancji ściernych - w instalacjach centralnego ogrzewania, klimatyzacji i chłodzenia.

Zakres temperatur roboczych medium wynosi od -20 do +140°C, przy czym maksymalne ciśnienie robocze sięga 16 barów. Przy przepływie nominalnym BEP rzędu 100,5 m3/h pompa generuje ciśnienie około 145 kPa, natomiast szczytowy przepływ może osiągnąć 181,5 m3/h przy maksymalnej wysokości podnoszenia 16,27 m.

Regulacja elektroniczna automatycznie dostosowuje wydajność do aktualnego zapotrzebowania instalacji - eliminuje to konieczność ręcznego throttlingu i redukuje zużycie energii w częściowym obciążeniu. Pompa obsługuje tryby pracy ręcznej oraz sterowania zewnętrznego przez sygnały analogowe lub cyfrowe interfejsy komunikacyjne.

Producent przewiduje dwa warianty montażu: bezpośrednio na rurociągu (dla mocy silnika do 15 kW) oraz na konsolach - co daje elastyczność przy wymianie istniejących agregatów lub adaptacji do nietypowych warunków zabudowy.

Efektywność energetyczna i normy

Silnik spełnia klasę efektywności energetycznej IE4 według normy IEC - najwyższa kategoria dla silników asynchronicznych standardowych. Wskaźnik minimalnej sprawności MEI wynoszący ?0,40 potwierdza ponadprzeciętną wydajność hydrauliczną nawet przy zmniejszonej średnicy wirnika (korekta wirnika pozwala dopasować pompę do konkretnego punktu pracy bez istotnej utraty sprawności).

Zgodność z dyrektywą ErP dotyczącą ekoprojektu produktów jest zachowana - pompa nie jest objęta ograniczeniami dla urządzeń powyżej 150 kW ani dla przepływów QBEP poniżej 6 m3/h.

Kompatybilność elektromagnetyczna spełnia wymagania normy EN 61800-3 zarówno pod względem generowanych zakłóceń, jak i odporności na nie - istotne przy instalacji w środowiskach przemysłowych z innymi odbiornikami wrażliwymi na EMI.

Wbudowana pełna ochrona silnika eliminuje konieczność stosowania zewnętrznych wyłączników termicznych w standardowych aplikacjach.
