Pompa obiegowa Wilo-CronoLine-IL 100/160-15/2-S1 2171341

Jednostopniowa pompa odśrodkowa w układzie inline

Wilo-CronoLine-IL to jednostopniowa pompa odśrodkowa przeznaczona do zabudowy rurowej lub montażu na fundamencie. Konstrukcja inline oznacza, że króćce ssący i tłoczący znajdują się na jednej osi - ułatwia to prowadzenie rurociągów i skraca czas instalacji w porównaniu do pomp z kolanami czy trójnikami.

Maksymalna wysokość podnoszenia wynosi 30,06 m, a przepływ nominalny osiąga 143 m3/h. To urządzenie zdolne przepompować naprawdę duże ilości medium w jednostce czasu - typowe zastosowania to instalacje ciepłownicze, sieci grzewcze, przemysłowe systemy chłodzenia czy instalacje pożarowe.

Konstrukcja, materiały i uszczelnienie

Korpus pompy wykonano z żeliwa GG25 (GJL-250), co zapewnia wysoką wytrzymałość mechaniczną przy ciśnieniu roboczym do 16 bar. Wirnik stanowi odlew z żeliwa GG20 (GJL-200) - materiału odpornego na ścieranie i korozję. Oba elementy pokryto kataforezą, czyli powłoką katodową nakładaną elektrochemicznie - lepsza ochrona antykorozyjna niż standardowe malowanie, która dociera również do trudno dostępnych miejsc odlewu.

Obudowa ma formę kompaktowego bloku z laterną i sztywno połączonym silnikiem kołnierzowym. Taka konstrukcja eliminuje połączenia sprzęglowe, redukuje drgania i obniża poziom hałasu.

Zastosowano uszczelnienie dzwonowe typu Faltenbalg (membranowe) - jego charakterystyka nie zależy od kierunku obrotów wału, co upraszcza podłączenie elektryczne. Wymuszony obieg medium w strefie uszczelnienia dodatkowo odprowadza ciepło.

Pompa pracuje w zakresie temperatur od -20°C do +140°C, więc obsłuży zarówno instalacje chłodnicze, jak i systemy grzewcze wysokotemperaturowe. Temperatura otoczenia może wynosić od -15°C do +40°C.

Silnik trójfazowy

Jednostka napędowa to silnik trójfazowy o mocy 15 kW przy prędkości 2900 obr./min. Napięcie zasilania to 400 V, pobór prądu wynosi 26,8 A. Silnik spełnia klasę izolacji F (dopuszczalna temperatura wewnętrzna do 155°C) i ma klasę efektywności energetycznej IE3.

Dla silników o mocy ?5,5 kW producent standardowo montuje czujniki PTC jako zabezpieczenie termiczne uzwojenia. Skrzynka przyłączeniowa przy mocach do 7,5 kW może być wykonana z tworzywa lub metalu; powyżej tej wartości - wyłącznie metalowa.

Przyłącza, instalacja i parametry eksploatacyjne

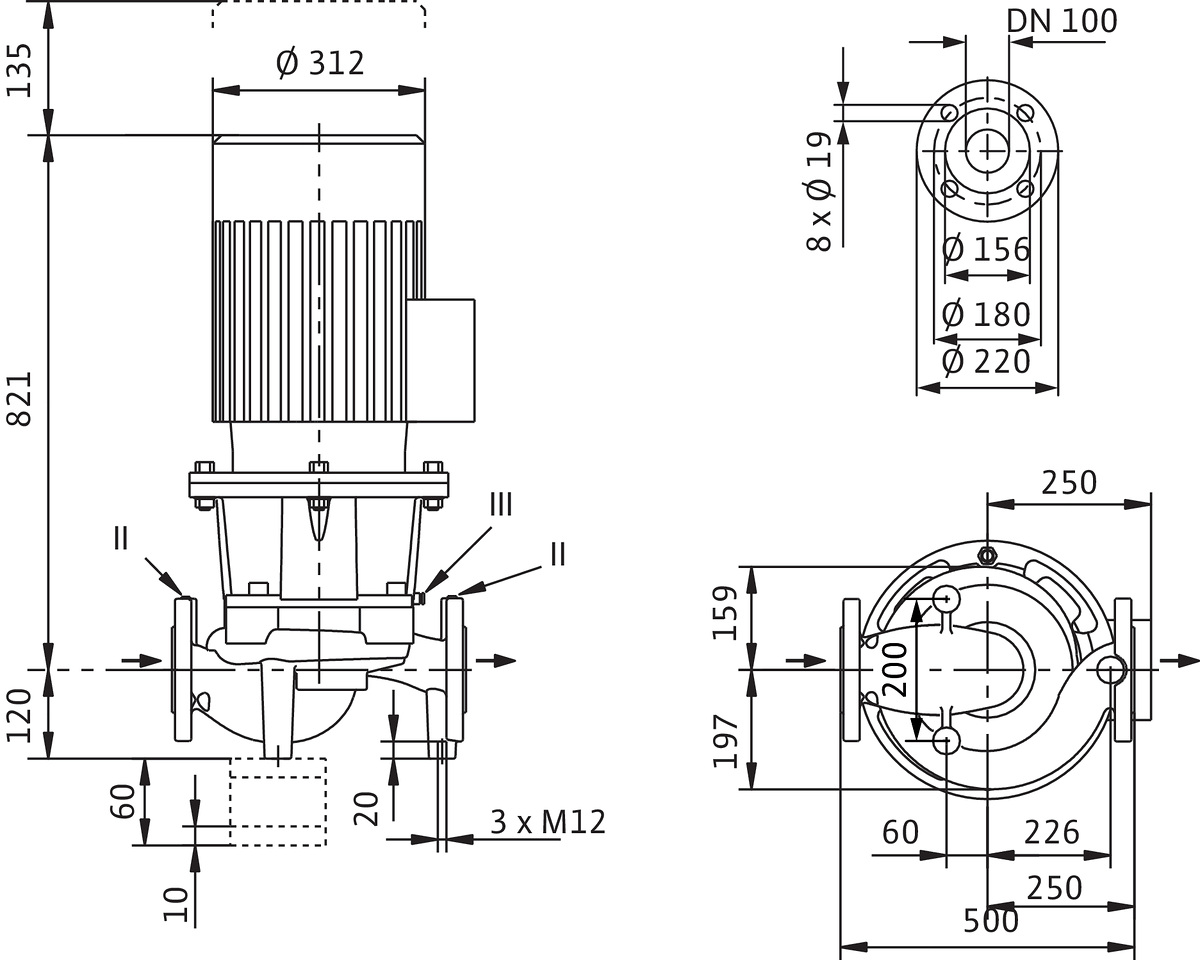

Średnica nominalna przyłączy DN100 odpowiada rurociągom o wymiarach zewnętrznych 100 mm. Kołnierze wykonano według normy EN 1092-2 w klasie ciśnienia PN16 - kompatybilne z większością instalacji przemysłowych i ciepłowniczych w Polsce. Na kołnierzach umieszczono gwintowane króćce R1/8 do podłączenia manometrów kontrolnych ciśnienia. Długość zabudowy to 500 mm.

Stopień ochrony obudowy silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniami wody laną z dowolnego kierunku.

Wskaźnik minimalnej sprawności hydraulicznej (MEI ?0,4) potwierdza zgodność konstrukcji z wymogami rozporządzenia ErP dotyczącymi ekoprojektu dla pomp wodnych - istotne przy inwestycjach wymagających dokumentacji energetycznej budynku.
