Pompa obiegowa Wilo-CronoLine-IL 100/170-2,2/4-S1 2171234

Konstrukcja i zasada działania

Pompa Wilo-CronoLine-IL to jednobieguna, niskociśnieniowa pompa wirowa w wykonaniu Inline - co oznacza, że jej króćce ssawne i tłoczne znajdują się na jednej osi prostej. Taka geometria znacząco upraszcza instalację w rurociągach, bo pompa wsuwa się między dwa odcinki przewodu jak mufa - nie trzeba stosować kolanek ani dodatkowych przejść. Korpus wykonano z żeliwa GG25 (GJL-250), a wirnik z żeliwa GG20 (GJL-200). Wał pompy pracuje w klasie izolacji F i jest sprzężony z silnikiem IE3 przez mufę sprzęgającą.

Silnik osiąga 1450 obr/min (4 bieguny) przy mocy 2,2 kW i pobiera 4,9 A przy zasilaniu trójfazowym 3~400 V / 50 Hz. Stopień ochrony IP55 pozwala na montaż zarówno wewnątrz budynków, jak i na zewnątrz - oczywiście w standardowym wykonaniu; instalacja na otwartym powietrzu wymaga dodatkowych warunków.

Uszczelnienie to klasyczne sklicające się uszczelnienie mechaniczne typu AQEGG - jego szczególność polega na tym, że jest wymuszane przez przepływ medium i działa niezależnie od kierunku obrotów wirnika. W korpusie silnika fabrycznie wykonano otwory odprowadzające skropliny - to istotne przy pracy w układach chłodniczych lub klimatyzacyjnych, gdzie różnice temperatur generują wilgoć wewnątrz obudowy.

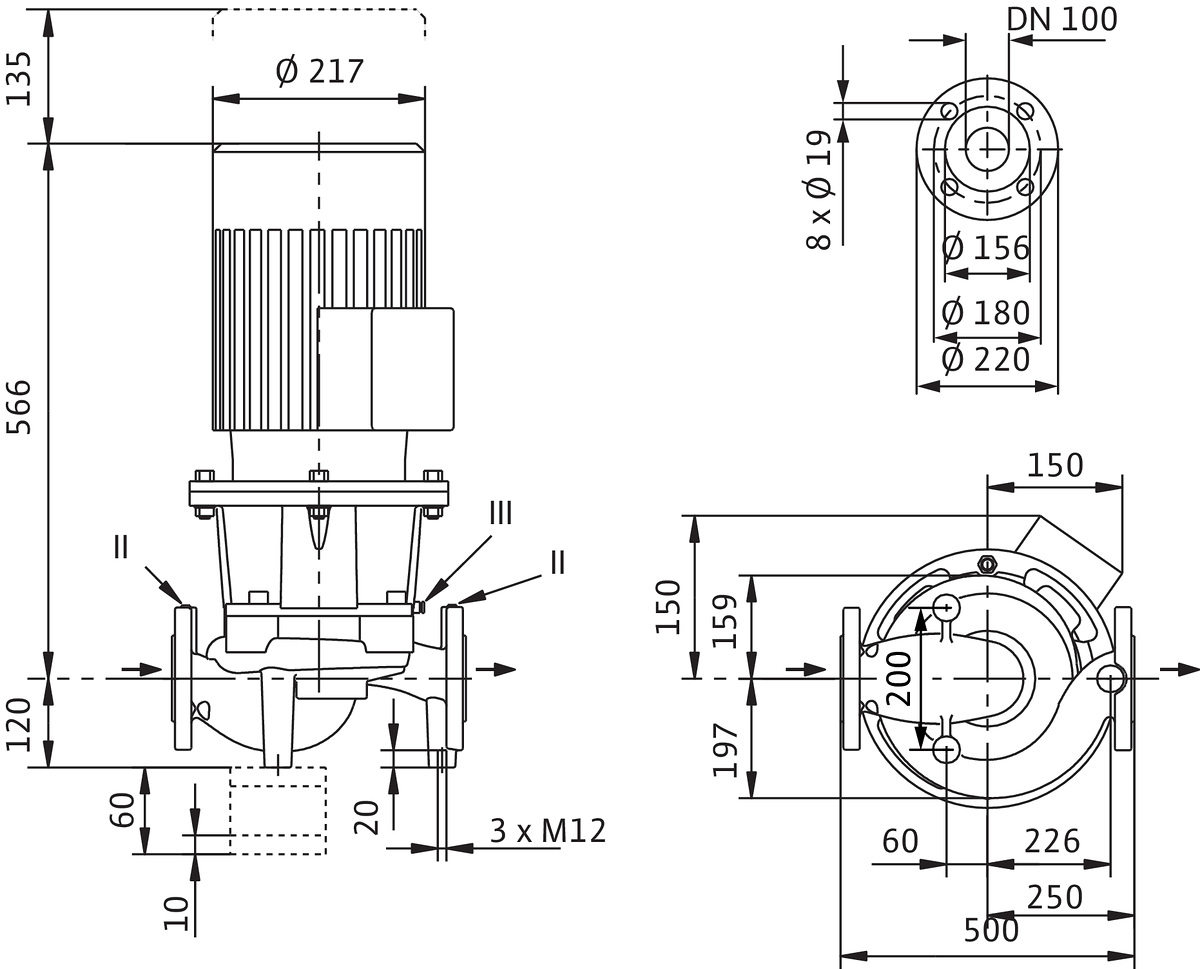

Długość zabudowy wynosi 500 mm, a przyłącza kołnierzowe mają średnicę nominalną DN100 według normy EN 1092-2 - klasa ciśnienia PN16 po obu stronach. Maksymalne ciśnienie robocze to 16 bar, co przy tej wielkości DN100 oznacza spory margines bezpieczeństwa dla typowych instalacji CO.

Zakres pracy i media

Ta pompa obsługuje temperatury od -20 °C do +140 °C, ale maksymalne ciśnienie robocze zależy od temperatury medium:

• do +140 °C - 13 bar
• do +120 °C - 16 bar

Przekłada się to na typowe scenariusze: instalacje grzewcze pracujące blisko górnej granicy temperatury muszą respektować niższe ciśnienie, podczas gdy układy chłodnicze czy klimatyzacyjne mogą operować pełnymi parametrami ciśnieniowymi.

Podstawowe media to:

• woda systemów ogrzewania - zgodnie z wytyczną VDI 2035,
• wodno-glikolowa mieszanina - przy udziale glikolu do 40% obj. i temperaturze medium do +40°C,
• woda chłodząca i zimna,
• olej termalny - jako opcja specjalna.

Wskaźnik minimalnej sprawności energetycznej (MEI) wynosi 0,4. Dla porównania - europejska dyrektywa ErP wymaga MEI ?0,70 jako poziomu referencyjnego dla najlepszych pomp wodnych. Wynik tej pompy plasuje ją poniżej tego progu; niska moc silnika pozwala jednak na ekonomiczne dopasowanie do mniejszych instalacji. Przy doborze warto sprawdzić, czy punkt pracy instalacji pokrywa się z charakterystyką hydrauliczną - zwłaszcza że przepływ nominalny BEP to aż 61 m3/h, a wysokość podnoszenia przy tym punkcie to około 8,8 m (~88 kPa).

Maksymalna wydajność teoretyczna wynosi nieco ponad 61 m3/h, a maksymalna wysokość podnoszenia to około 9,3 m.

Montaż i trwałość

Dla hydraulika montującego pompę istotne są detale wpływające na czas pracy:

• Nogi montażowe z gwintowanymi otworami w korpusie umożliwiają postawienie pompy na fundamencie lub konsoli bez dodatkowych uchwytów.
• Sklicające uszczelnienie mechaniczne AQEGG jest niezależne od kierunku obrotów - przy pierwszym uruchomieniu nie trzeba sprawdzać fazowania silnika pod kątem szczelności.
• Otwory odprowadzające skropliny eliminują problem gromadzenia się wilgoci wewnątrz silnika przy pracy z wodą chłodniczą.

Trwałość konstrukcji przekłada się na bezawaryjną eksploatację:

• Korpus pokryty jest powłoką kataforezową - metoda elektroforetyczna zapewnia równomierną warstwę farby nawet w zagłębieniach i zaostrach odlewów, co znacząco podnosi odporność na korozję.
• Klasa izolacji F dopuszcza temperaturę uzwojeń do +155°C - spory margines nawet przy przegrzewaniu.
• Silnik IE3 to najwyższa standardowa klasa efektywności dla silników asynchronicznych; sprawność silnika redukuje koszty energii elektrycznej w porównaniu do starszych konstrukcji.

Zgodność i warunki eksploatacji

Produkt spełnia wymagania dyrektywy ErP dotyczącej ekoprojektu pomp wodnych. Silnik jest zgodny z normą IEC oraz klasyfikacją efektywności IE3 według IEC 60034-30.

Zakres temperatur otoczenia podczas pracy wynosi -15...+40 °C. Przy maksymalnej dopuszczalnej temperaturze medium (+140 °C) ciśnienie robocze spada do 13 bar, co należy uwzględnić przy projektowaniu starszych instalacji wysokotemperaturowych.

Producent oferuje opcjonalne warianty wykonania za dopłatą:

Wariant	Opis
L1	Wirnik z brązu cynowo-ołowianego (G-CuSn10)
H1	Korpus z żeliwa sferoidalnego EN-GJS-400-18-LT
ATEX	Wykonanie przeciwwybuchowe

Dostępne są też systemy regulacji obrotów Wilo (CR, CRn, CC-HVAC, VR-HVAC), które pozwalają dopasować wydajność pompy do zmiennego zapotrzebowania instalacji - co może poprawić efektywność energetyczną całego układu nawet przy stosunkowo niskim MEI samej pompy.
