Pompa obiegowa Wilo-CronoLine-IL 150/325-30/4-S1 2171270

Wydajna pompa przemysłowa do dużych instalacji grzewczych i chłodniczych

Seria Wilo-CronoLine-IL to jednostopniowe niskonapięciowe pompy odśrodkowe w wykonaniu Inline z przyłączem kołnierzowym. Konstrukcja tego typu sprawdza się w rozbudowanych systemach ciepłowniczych, instalacjach klimatyzacyjnych oraz układach chłodzenia.

Konstrukcja, materiały i uszczelnienie

Korpus pompy wykonano z żeliwa GG25 (EN-GJL-250), co zapewnia odpowiednią wytrzymałość mechaniczną przy ciśnieniach roboczych do 16 bar. Standardowo stosowane kołnierze PN16 umożliwiają przyłączenie do rurociągów o średnicy nominalnej DN150 - zarówno po stronie ssawnej, jak i tłocznej - zgodnie z normą EN 1092-2. Dla wymagających aplikacji dostępne jest wykonanie specjalne z korpusem z żeliwa sferoidalnego EN-GJS-400-18-LT.

Wirnik wykonano z brązu CuSn10-C - materiału odpornego na korozję i ścieranie w kontakcie z wodą grzewczą lub mieszaninami glikolowymi. Wał pompy pracuje w klasie izolacji F, a całość zamknięta jest w obudowie o stopniu ochrony IP55, co pozwala na instalację zarówno w pomieszczeniach zamkniętych, jak i na zewnątrz budynków.

Zastosowano mechaniczne uszczelnienie typu AQEGG - niezależne od kierunku obrotów i wymuszonym przepływem medium uszczelniającego po stronie wału. Takie rozwiązanie zmniejsza ryzyko przecieków nawet przy pracy z gorącym nośnikiem. Obudowa silnika wyposażona jest standardowo w otwory odprowadzające skroplinę, a katodowe powleczenie kataforetyczne korpusu podnosi odporność antykorozyjną powierzchni zewnętrznych.

Parametry pracy, efektywność energetyczna i warunki eksploatacji

Model 150/325-30/4 osiąga maksymalną wydajność 262 m3/h przy wysokości podnoszenia do 36,18 m, co odpowiada ciśnieniu ok. 331 kPa w punkcie optymalnym pracy. Prędkość obrotowa 1450 obr./min przy mocy silnika 30 kW (P2) pozwala na płynną pracę w wymagających warunkach ciągłych.

Silnik spełnia klasę efektywności energetycznej IE3, co oznacza niższe zużycie energii w porównaniu z silnikami niższych klas - istotna korzyść przy pracy wielogodzinnej lub całodobowej. Wskaźnik minimalnej sprawności MEI wynoszący 0,4 potwierdza oszczędność energii zgodną z dyrektywą ErP dla pomp wodnych.

Zakres temperatur roboczych od -20 °C do +140 °C przy dopuszczalnej temperaturze otoczenia do 40 °C czyni pompę uniwersalnym narzędziem zarówno dla systemów grzewczych (wg VDI 2035), jak i instalacji chłodniczych czy olejowych nośników ciepła.

Montaż mechaniczny i podłączenie elektryczne

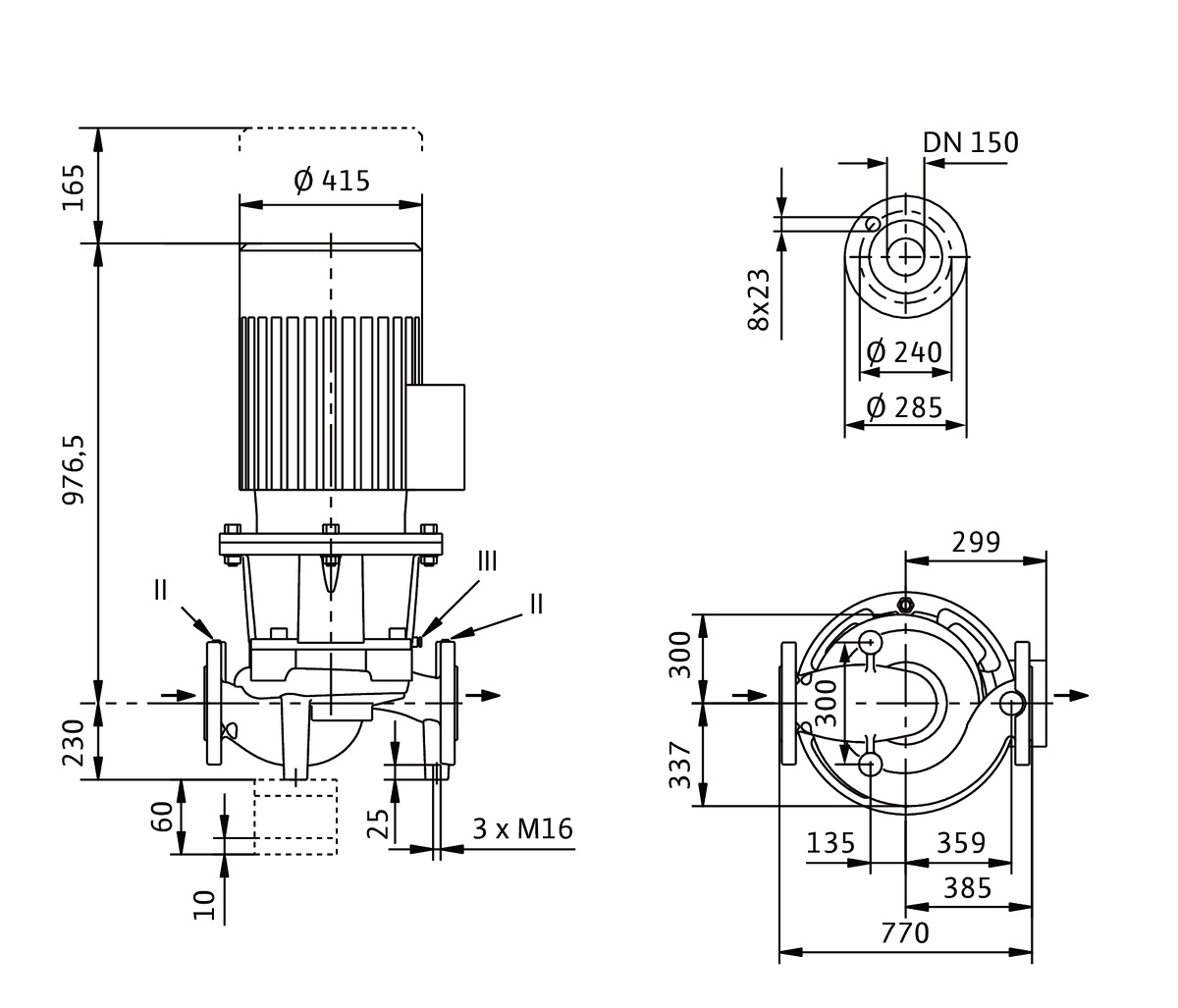

Długość zabudowy wynosząca 770 mm oraz kołnierze PN16 ułatwiają wpięcie pompy w istniejący rurociąg bez konieczności stosowania dodatkowych adapterów czy przejściówek - wystarczy standardowy kołnierz EN 1092-2. Montaż możliwy jest bezpośrednio na rurociągu (przy mocach do ?15 kW) lub na konsolach fundamentowych - obie opcje opisane są w instrukcji producenta.

Pompa zasilana jest napięciem trójfazowym 400 V / 50 Hz, pobierając prąd znamionowy 54,3 A. Dla mocy od 4 kW stosuje się połączenie trójkątowe ?/690 V Y - konfiguracja typowa dla silników przemysłowych tej klasy.
