Pompa obiegowa Wilo-CronoLine-IL 200/265-30/4-S1 2162895

Wydajna pompa przemysłowa do dużych instalacji cieplnych

Pompa Wilo-CronoLine-IL to jednostopniowa pompa odśrodkowa w wykonaniu Inline, wyróżniająca się współosiowym układem króćców ssącego i tłocznego. Konstrukcja tego typu pozwala na bezpośredni montaż na rurociągu - bez dodatkowych kolan czy odcinków przejściowych, co znacząco upraszcza projekt instalacji i redukuje straty ciśnienia.

Przy przepływie nominalnym 407 m3/h i wysokości podnoszenia 21,6 m model 200/265-30/4 sprawdza się w rozbudowanych systemach cieplnych obiektów przemysłowych, osiedlowych kotłowni oraz central wentylacyjnych. Dzięki mocy silnika 30 kW i prędkości obrotowej 1450 obr./min pompa zapewnia stabilną pracę przy zachowaniu akceptowalnego poziomu hałasu - co ma znaczenie w kotłowniach usytuowanych w pobliżu stref pracy.

Konstrukcja i materiały

Korpus pompy wykonano z żeliwa GG25 (GJL-250) - materiału odpornego na ciśnienie robocze do 16 bar w standardowym wykonaniu. Powierzchnia korpusu pokryta jest powłoką kataforeczną, która skutecznie chroni przed korozją nawet w wilgotnych warunkach kotłowni.

Wirnik wykonano z brązu CuSn10-C, co zapewnia odporność na ścieranie i trwałość przy przetłaczaniu wody grzewczej oraz mieszanin wodno-glikolowych o zawartości glikolu do 40% obj. (przy temperaturze medium do +40°C). Wał pompy ze stali nierdzewnej 1.4122 pracuje z niezależnym od kierunku obrotu uszczelnieniem mechanicznym - rozwiązanie to eliminuje konieczność dodatkowej obsługi serwisowej.

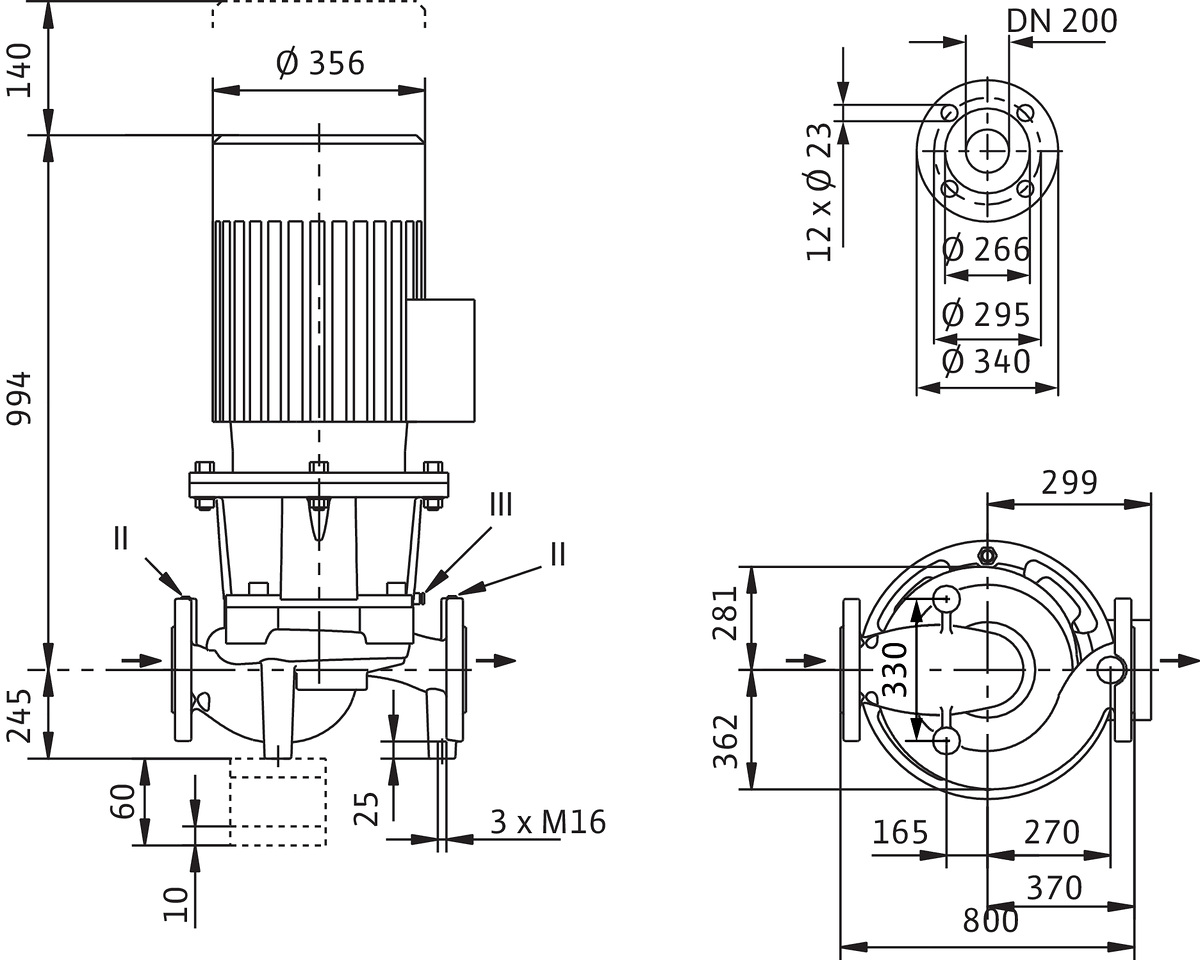

Przyłącza kołnierzowe DN200 w klasie ciśnienia PN16 według normy EN 1092-2 umożliwiają szybki montaż na standardowych rurociągach przemysłowych. Długość zabudowy wynosząca 800 mm to istotny parametr przy projektowaniu rozmieszczenia armatury i kompensatorów.

Zakres pracy i warunki eksploatacji

Temperatura medium może wynosić od -20°C do +140°C, co pozwala na stosowanie pompy zarówno w instalacjach chłodniczych, jak i wysokotemperaturowych systemach grzewczych. Przy temperaturze +140°C dopuszczalne ciśnienie robocze spada do 13 bar - ta zależność wynika bezpośrednio z właściwości materiałów konstrukcyjnych.

Zakres temperatur pracy jest szerszy niż w wielu konkurencyjnych rozwiązaniach tej klasy mocy. Patentowane połączenie elementów korpusu zapewnia skuteczne odprowadzanie kondensatu gromadzącego się w komorze silnika - dlatego pompa radzi sobie również w układach klimatyzacyjnych i chłodniczych, gdzie ryzyko skraplania jest podwyższone.

Silnik o klasie izolacji F pracuje stabilnie w temperaturze otoczenia do +40°C. Stopień ochrony IP55 oznacza pyłoszczelność oraz ochronę przed strumieniami wody - istotne przy instalacjach w kotłowniach przemysłu czy hal produkcyjnych. Zasilanie trójfazowe 3~400 V przy 50 Hz eliminuje problemy z asymetrią faz charakterystyczne dla tańszych rozwiązań jednofazowych przy tej skali mocy.

Efektywność energetyczna i kompatybilność systemowa

Silnik spełniający wymagania klasy efektywności IE3 to standard dla urządzeń tej kategorii mocy. Sprawność silnika przy pełnym obciążeniu osiąga 93,6%, co przy mocy 30 kW przekłada się na realne oszczędności kosztów energii elektrycznej - zwłaszcza przy ciągłej pracy instalacji.

Wskaźnik minimalnej sprawności (MEI) wynoszący ?0,4 określa efektywność hydrauliczną pompy względem najlepszych dostępnych rozwiązań na rynku europejskim (według dyrektywy ErP). Wartość ta jest istotna przy porównywaniu urządzeń różnych producentów - im wyższy MEI przy porównywalnej charakterystyce hydraulicznej, tym niższe zużycie energii przez cały okres eksploatacji.

Pompa jest przystosowana do współpracy z systemami regulacji firmy Wilo (CR, CRn, CC-HVAC, VR-HVAC), co umożliwia płynną adaptację wydajności do aktualnego zapotrzebowania instalacji - dodatkowa oszczędność energii operacyjnej.
