Pompa obiegowa Wilo-CronoLine-IL 200/270-30/4-S1 2167017

Konstrukcja i zasada działania

Jednostopniowa pompa odśrodkowa z suchym rotorem w wykonaniu Inline przeznaczona do instalacji na rurociągu lub na fundamencie. Konstrukcja z korpusem pośrednim zapewnia niski poziom hałasu i drgań - to istotna cecha przy pracy ciągłej w kotłowniach czy rozdzielniach ciepła.

Napęd stanowi standardowy silnik trójfazowy IEC z mocowaniem kołnierzowym, co upraszcza wymianę czy serwisowanie - nie trzeba rozbierać całego zespołu.

Korpus pompy i korpus pośredni pokryte są powłoką kataforetyczną, która zapewnia wysoką odporność korozyjną - szczególnie istotną w wilgotnych warunkach kotłowni czy przy skraplaniu się kondensatu.

Uszczelnienie wału

Uszczelnienie mechaniczne typu AQEGG jest niezależne od kierunku obrotów i wymusza przepływ medium przez uszczelnienie. Rozwiązanie to eliminuje ryzyko przecieków nawet przy zmianie kierunku wirowania wirnika - praktyczna zaleta podczas rozruchu czy awarii.

Materiały kluczowych elementów

Element	Materiał standardowy	Opcja specjalna
Korpus pompy	EN-GJL-250 (żeliwo szare)	EN-GJS-400-18-LT
Wirnik	EN-GJL-200	G-CuSn10 (brąz)
Wał	stal nierdzewna 1.4122	-

Brązowy wirnik (CuSn10) to opcja za dopłatą - warto rozważyć przy wodzie o podwyższonym pH lub mieszankach glikolowych o agresywnym składzie.

Parametry pracy i warunki eksploatacji

Seria CronoLine-IL to linia niskociśnieniowych pomp odśrodkowych - stąd charakterystyka z maksymalną wysokością podnoszenia rzędu 24,44 m i przepływem sięgającym 673 m3/h. Ta konkretna wersja pracuje przy 1450 obr/min (4-biegunowa), co oznacza cichszą pracę niż wersje 2-biegunowe przy zachowaniu solidnej wydajności.

Zakres temperatur medium: od -20°C do +140°C. Pompa obsłuży zarówno zimną wodę sieciową, jak i gorący nośnik w instalacjach grzewczych czy olejowych systemach cieplnych. Trzeba jednak pamiętać o ograniczeniach ciśnienia:

• 16 bar - do +120°C
• 13 bar - powyżej +120°C aż do +140°C

Dla wyższych ciśnień dostępne jest wykonanie specjalne do 25 bar.

Silnik 30 kW pobiera prąd znamionowy 54,3 A przy napięciu 3×400 V. Sprawność silnika rośnie z obciążeniem: 91,1% / 92,1% / 92,3% odpowiednio przy 50%, 75% i 100% obciążenia - co przekłada się na realne oszczędności energii w porównaniu do starszych konstrukcji. Klasa efektywności IE3 potwierdza zgodność z dyrektywą ErP dotyczącą ekoprojektu.

Wskaźnik minimalnej sprawności MEI ? 0,4 - powyżej wymaganego minimum dla pomp wodnych (?0,1), ale poniżej najlepszych modeli osiągających MEI ?0,7.

Zastosowania i kompatybilność instalacyjna

Pompa obsłuży:

• wodę systemów ogrzewania (według VDI 2035)
• wodoglikole przy udziale glikolu 20-40% obj. i temperaturze medium ?+40°C
• wodę chłodzącą i lodową
• olejowe nośniki ciepła

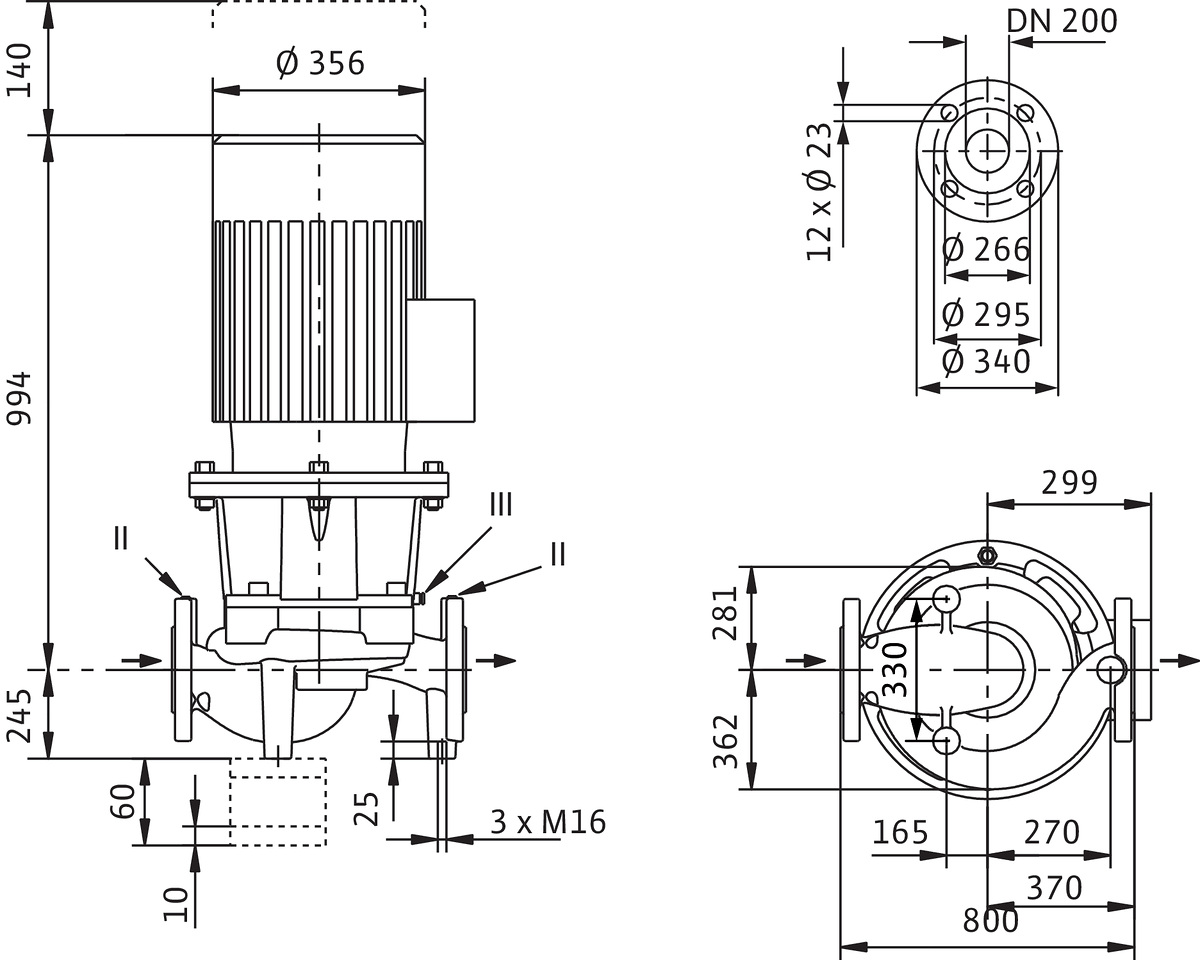

Przyłącza kołnierzowe DN200 / PN16 według normy EN 1092-2 to standard w większych instalacjach przemysłowych i komercyjnych. Na kołnierzach znajdują się gwintowane otwory R 1/8 pod manometr - umożliwiają kontrolę ciśnienia bez dodatkowych nakrętek czy przejśćek.

Długość zabudowy wynosi 800 mm, a masa jednostki to około 465 kg. Montaż na rurociągu możliwy dla silników do 15 kW; przy mocy 30 kW producent zaleca montaż na konsolach lub fundamencie - trzeba to uwzględnić przy projektowaniu posadowienia.

Stopień ochrony IP55 pozwala na instalację zarówno w zamkniętych pomieszczeniach, jak i na zewnątrz (wersja specjalna). Temperatura otoczenia pracy: -15...+40°C.

Podłączenie elektryczne i opcje sterowania

Silnik przystosowany do rozruchu Y/? (gwiazda-trójkąt) po usunięciu mostków. Dla mocy ?4 kW standardowe napięcie to:

• Y: 3×690 V
• ?: 3×400 V

Przy zmianie kierunku obrotów wystarczy zamienić dwie dowolne fazy.

Producent oferuje dedykowane systemy regulacji wydajności:

• CR / CRn / CC-HVAC / VR-HVAC

Regulacja obrotami pozwala lepiej dopasować charakterystykę pompy do aktualnego zapotrzebowania instalacji - przy różnych punktach pracy pompa może działać efektywniej dzięki sterowaniu częstotliwości obrotów.

Wbudowane zabezpieczenie silnika to standard; czujniki temperatury dostępne jako opcja za dopłatą.
