Pompa obiegowa Wilo-CronoLine-IL 200/335-45/4-S1 2171273

Konstrukcja inline i materiały

Seria CronoLine-IL to jednostopniowe pompy odśrodkowe z suchym rotorem w wykonaniu inline - czyli z wlotem i wylotem na jednej osi, co pozwala na bezpośredni montaż w rurociągu bez dodatkowych kolan czy przejściówek. Korpus pompy oraz korpus pośredni wykonano z żeliwa szarego EN-GJL-250 (GJL-250), a całość pokryto powłoką kataforeczną - rozwiązanie które skutecznie zabezpiecza przed korozją nawet w wilgotnym otoczeniu przemysłowym.

Wirnik wykonano z brązu CuSn10-C - materiał odporny na ścieranie i korozję galwaniczną, istotny zwłaszcza przy przetłaczaniu mieszanin wodno-glikolowych o podwyższonym stężeniu glikolu. Wał pompy ze stali nierdzewnej 1.4122 współpracuje z mechanicznym uszczelnieniem typu AQEGG, które jest wymuszane obmywane przez medium i działa niezależnie od kierunku obrotów - co eliminuje ryzyko przecieku przy ewentualnych zmianach fazy zasilania.

Przyłącza kołnierzowe DN 200 wg EN 1092-2 klasy PN16 wyposażono w gwintowane otwory R 1/8 umożliwiające podłączenie manometrów kontrolnych bezpośrednio na ????ce.

Parametry pracy i wydajność

Ta konkretna wersja dysponuje mocą silnika 45 kW przy prędkości obrotowej 1450 obr./min (4-biegunowa). Przepływ nominalny sięga 424,8 m3/h, a maksymalny - 650 m3/h. Maksymalna wysokość podnoszenia to 38,82 m.

Zakres temperatur pracy wynosi od -20°C do +140°C, przy czym standardowe ciśnienie robocze różni się w zależności od temperatury medium:

• do +140°C - max 13 bar
• do +120°C - max 16 bar

Silnik pracuje w klasie izolacji F i osiąga sprawność 91,9 / 93,0 / 93,1% przy odpowiednio 50%, 75% i 100% obciążenia nominalnego (cos ? = 0,83). Znamionowy pobór prądu przy zasilaniu trójfazowym ~400V wynosi 83,1 A. Producent przewiduje możliwość rozruchu typu Y/? (gwiazda-trójkąt) po usunięciu mostków - rozwiązanie pozwalające ograniczyć szczytowy pobór prądu podczas rozruchu.

Zastosowania i kompatybilność

Pompa obsłuży wodę systemów grzewczych (wg VDI 2035), wodę chłodzącą i lodową oraz mieszaniny wodno-glikolowe przy zawartości glikolu do 20-40% obj. pod warunkiem temperatury medium nieprzekraczającej +40°C.

Dzięki klasie ochrony IP55 urządzenie nadaje się zarówno do instalacji wewnętrznych, jak i może pracować na zewnątrz budynków - oczywiście z zachowaniem zakresu temperatury otoczenia od -15°C do +40°C.

Seria oferuje szereg opcji dodatkowych:

• wirnik z brązu rotogus
• korpus z żeliwa sferoidalnego EN-GJS-400-18-LT
• silniki IE3 jako standard dla mocy ?0,75 kW; dostępne są również silniki z certyfikatem ATEX

Minimalny wskaźnik efektywności energetycznej MEI wynosi ?0,4, co oznacza spełnienie wymogów rozporządzenia ErP dla pomp wodnych.

Montaż i eksploatacja

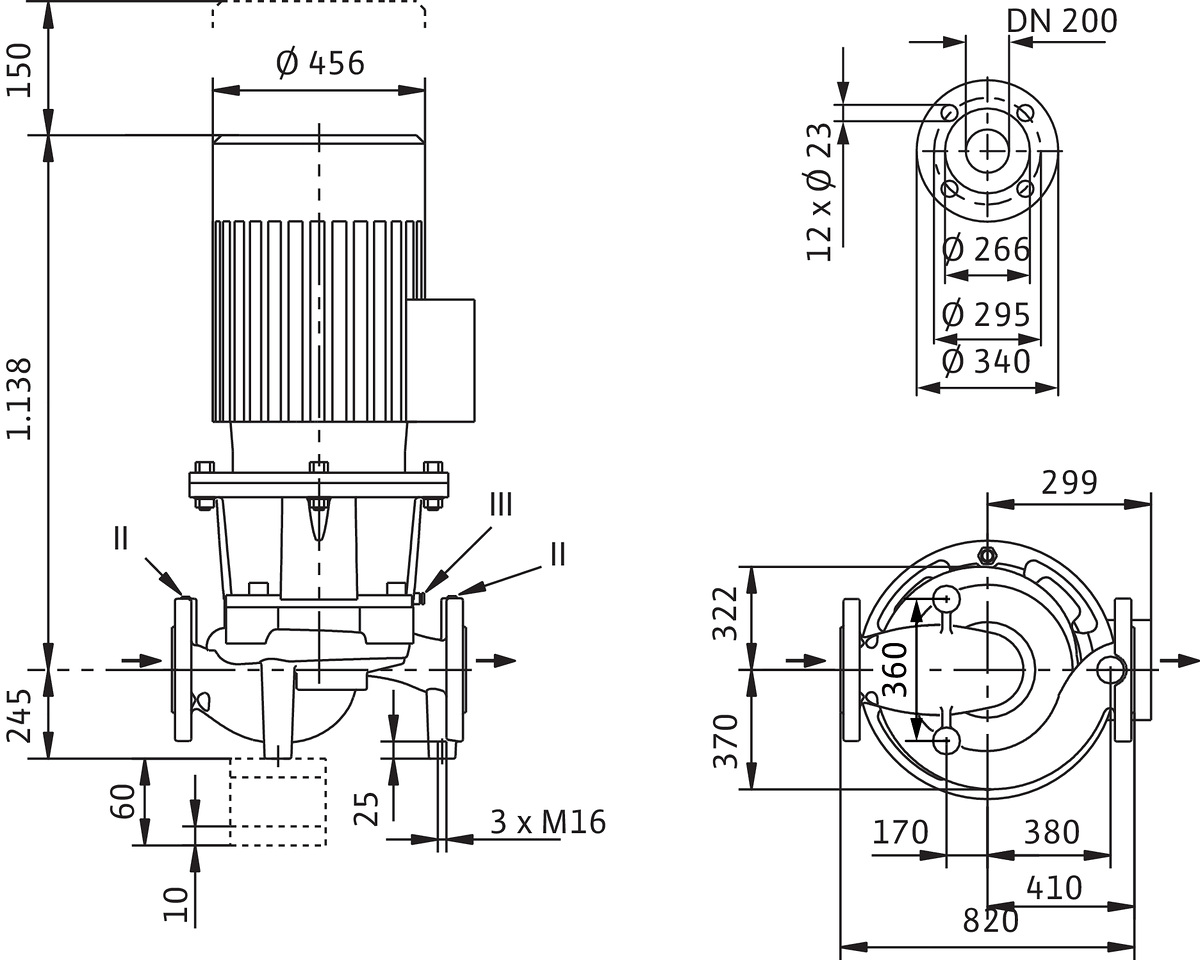

Długość zabudowy to 820 mm, a masa zespołu pompowego to około 640 kg. Dla mocy silnika do ?15 kW dopuszczalny jest montaż bezpośrednio na rurociągu; przy większych jednostkach zaleca się mocowanie na konsolach fundamentowych (dostępne jako wyposażenie dodatkowe).

Nogi korpusu mają gwintowane otwory ułatwiające pozycjonowanie przy instalacji. Przy uruchomieniu należy sprawdzić kierunek obrotów wirnika - ewentualna korekta sprowadza się do zamiany dowolnych dwóch faz zasilających.

Producent zaleca stosowanie zewnętrznego wyłącznika ochronnego silnika oraz opcjonalnie termoczujników do monitorowania temperatury uzwojeń - zwłaszcza przy pracy ciągłej pod pełnym obciążeniem.
