Pompa obiegowa Wilo-CronoLine-IL 250/385-90/4-S1 2171287

Konstrukcja inline do dużych instalacji przemysłowych

Pompa Wilo-CronoLine-IL to jednoetapowa pompa odśrodkowa niskiego ciśnienia o konstrukcji inline z kołnierzowym przyłączem rurowym. Model 250/385-90/4-S1 wyposażony jest w silnik 90 kW pracujący z prędkością obrotową 1450 obr./min, co zapewnia przepływ nominalny na poziomie 628 m3/h przy wysokości podnoszenia około 39 m słupa wody. Maksymalna wydajność sięga 930 m3/h, a maksymalna wysokość podnoszenia - 46,7 m.

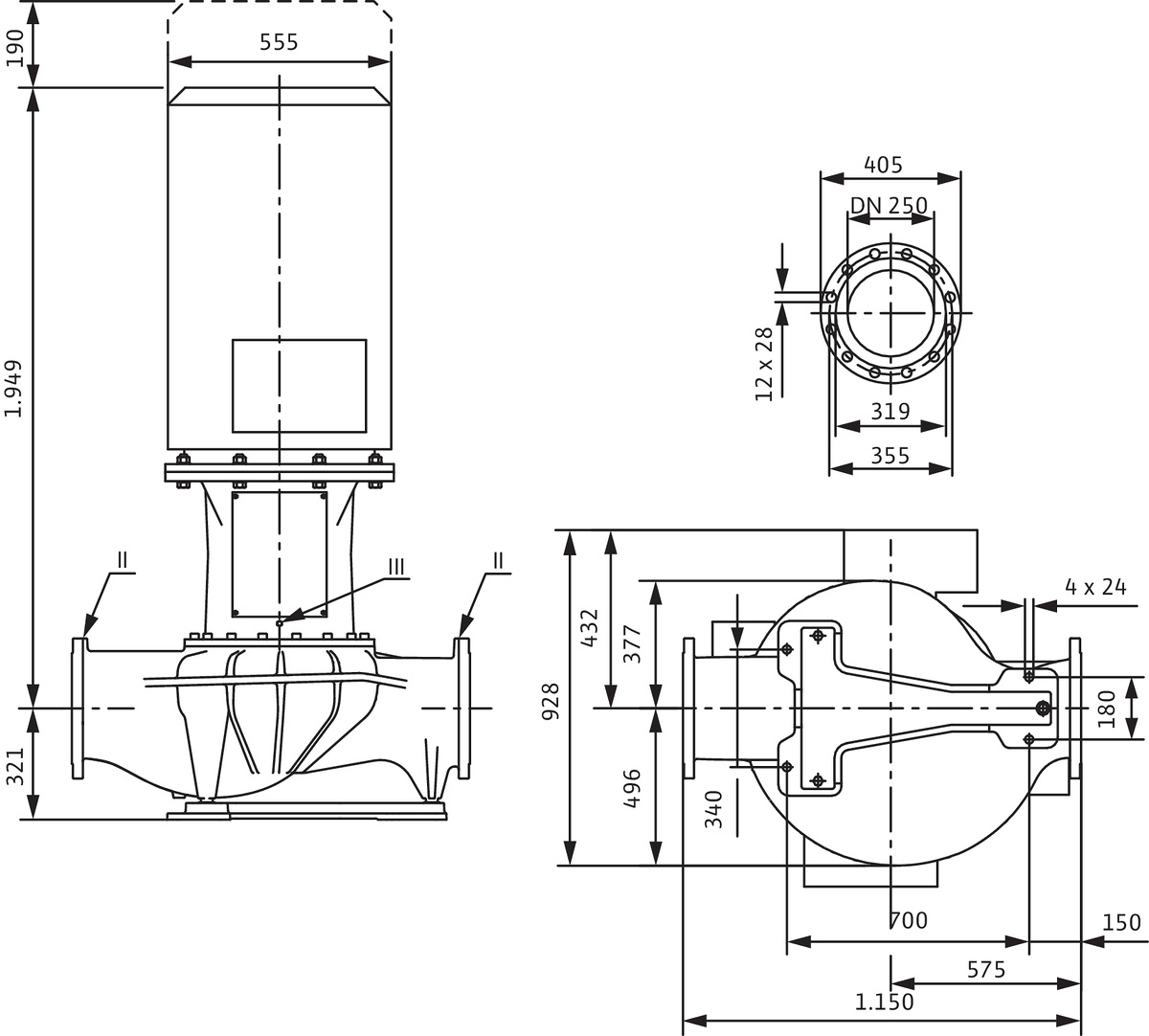

Konstrukcja inline oznacza, że pompa montowana jest bezpośrednio w linii rurociągu - bez kolan ani zmian kierunku przepływu. Długość zabudowy wynosi 1150 mm, co ułatwia projektowanie kompaktowych rozmieszczeń w kotłowniach i stacjach uzdatniania wody.

Materiały i budowa

Korpus pompy wykonano z żeliwa GG25 (GJL-250) według normy EN 1092-2 - materiał ten dobrze znosi obciążenia ciśnieniowe i jest odporny na korozję w typowych mediach grzewczych. Wirnik hydrauliczny stanowi żeliwo GG20 (GJL-200), a wał napędowy wykonano ze stali chromowej 1.4122. Uszczelnienie mechaniczne typu AQEGG chroni przed wyciekami medium.

Przyłącza kołnierzowe mają średnicę nominalną DN250 i klasę ciśnienia PN16 po obu stronach - zarówno wlotowej, jak i wylotowej. Kołnierze zgodne są z normą EN 1092-2 i wyposażone we flanszę z otworem pomiarowym R?". Stopień ochrony obudowy silnika to IP55, co pozwala na montaż zarówno w pomieszczeniach zamkniętych, jak i na zewnątrz (przy temperaturze otoczenia od -15°C do +40°C).

Parametry pracy i efektywność energetyczna

Zakres temperatur pracy ciągłej mieści się między -20°C a +140°C, przy czym maksymalne ciśnienie robocze wynosi 16 bar. W trybie standardowym ciśnienie dopuszczalne spada do 13 bar powyżej +120°C - instalator musi to uwzględnić przy doborze orurowania i armatury bezpieczeństwa.

Silnik spełnia klasę efektywności energetycznej IE3. Wskaźnik minimalnej sprawności MEI wynoszący 0,4 plasuje urządzenie powyżej wymagań dyrektywy ErP dla pomp wodnych - benchmark najbardziej efektywnych pomp na rynku to MEI ?0,70.

Klasa izolacji uzwojeń silnika to F.

Zastosowania i kompatybilność medium

Pompa przeznaczona jest do tłoczenia:

• wody grzewczej (wg VDI 2035),
• mieszanin woda-glikol (do 40% objętości glikolu przy temp. medium ?40°C),
• wody chłodzącej i lodowej,
• czynników chłodniczych bez substancji ściernych.

Nie nadaje się do mediów zawierających elementy abrazyjne - piasek, kamienie czy inne cząstki stałe przyspieszą zużycie wirnika i uszczelnienia.

Dla specjalnych wymagań dostępne są opcje: wirnik bronzowy (L1), korpus z żeliwa sferoidalnego EN-GJS-400-18-LT (H1) oraz wersja P4 przystosowana do ciśnienia roboczego do 25 bar. Producent oferuje też systemy regulacji CC-HVAC i VR-HVAC pozwalające na płynną kontrolę wydajności w funkcji aktualnego zapotrzebowania instalacji - co dodatkowo redukuje zużycie energii przy częściowym obciążeniu.

Zasilanie trójfazowe 3~400 V / 50 Hz. Prąd znamionowy przy pełnym obciążeniu wynosi 164,5 A - instalacja wymaga odpowiednio zwymiarowanej rozdzielni elektrycznej i zabezpieczeń nadprądowych.
