Pompa obiegowa Wilo-CronoLine-IL 250/435-160/4-S1 2167005

Jednostopniowa pompa dławnicowa o konstrukcji Inline

Pojedyncza stopniowa pompa wirowa Wilo CronoLine-IL przeznaczona do montażu bezpośrednio na rurociągu lub na fundamencie. Konstrukcja Inline oznacza, że przyłącza wlotowe i wylotowe znajdują się na jednej osi - to rozwiązanie upraszcza instalację w ciągach rurociągowych i pozwala ominąć kolana czy trójniki często potrzebne przy pompach kanałowych.

Korpus pompy wykonano z żeliwa GG25 (GJL-250), a wirnik z żeliwa GG20 (GJL-200). Oba elementy pokryto powłoką kataforetyczną - to elektrochemiczna metoda nakładania farby kataforetycznej, która zapewnia równomierną ochronę nawet w trudno dostępnych miejscach odlewu, znacznie lepszą niż standardowe malowanie natryskowe.

Napęd stanowi silnik kołnierzowy IEC o mocy 160 kW (P2), pracujący z prędkością 1450 obr./min przy zasilaniu trójfazowym 400 V / 50 Hz. Silnik osiąga klasę efektywności energetycznej IE3, co przy tej skali mocy przekłada się na wymierne oszczędności w kosztach eksploatacyjnych. Klasa izolacji F pozwala na bezpieczną pracę w temperaturze otoczenia od -15 do +40°C.

Parametry hydrauliczne i zakres pracy

Maksymalna wysokość podnoszenia wynosi 61,15 m, a przepływ nominalny w punkcie optymalnej pracy (BEP) to 760,5 m3/h. Przy maksymalnej wydajności pompa jest w stanie przepompować nawet 930 m3/h - to parametry typowe dla dużych instalacji ciepłowniczych, sieci district heating, systemów chłodzenia procesowego lub instalacji przemysłowych wymagających wysokiej wydajności hydraulicznej.

Zakres temperatur przetłaczanego medium mieści się między -20°C a +140°C, co pozwala na stosowanie zarówno w instalacjach ciepłowniczych wysokotemperaturowych, jak i w systemach chłodniczych czy technologicznych. Maksymalne ciśnienie robocze to 16 bar, przy czym producent zaleca ograniczenie do 13 bar powyżej temperatury +120°C.

Konstrukcja i rozwiązania techniczne

Blokowa konstrukcja z latarnią i sztywno połączonym silnikiem zapewnia odporność na drgania oraz cichą pracę - istotna cecha przy instalacjach blisko budynków lub w halach produkcyjnych. Wirnik został zaprojektowany z redukcją kawitacji, co chroni elementy przed erozją spowodowaną przez zjawisko kawitacji i wydłuża żywotność.

Uszczelnienie mechaniczne typu mieszkowego działa niezależnie od kierunku obrotów wirnika - eliminuje to ryzyko niewłaściwego montażu i zapewnia szczelność w obu kierunkach pracy. Wymuszony opływ uszczelnienia zmniejsza ryzyko przegrzewania się styku mechanicznego.

Przyłącza kołnierzowe DN250 wykonano według normy EN 1092-2 na ciśnienie PN16. Na korpusie znajdują się przyłącza pomiarowe ciśnienia R1/8 umożliwiające podłączenie manometrów kontrolnych bez dodatkowych przejśćek.

Skrzynia zaciskowa silnika wykonana jest standardowo z tworzywa sztucznego dla mocy ?7,5 kW; przy większych silnikach - jak w tym przypadku - zawsze stosuje się metalową obudowę.

Dane elektryczne i warunki pracy

Silnik trójfazowy pobiera prąd znamionowy 290 A przy napięciu sieciowym. Stopień ochrony obudowy to IP55, co oznacza pyłoszczelność oraz ochronę przed strumieniami wody z dowolnego kierunku - wystarczającą do pracy w typowych warunkach przemysłowych.

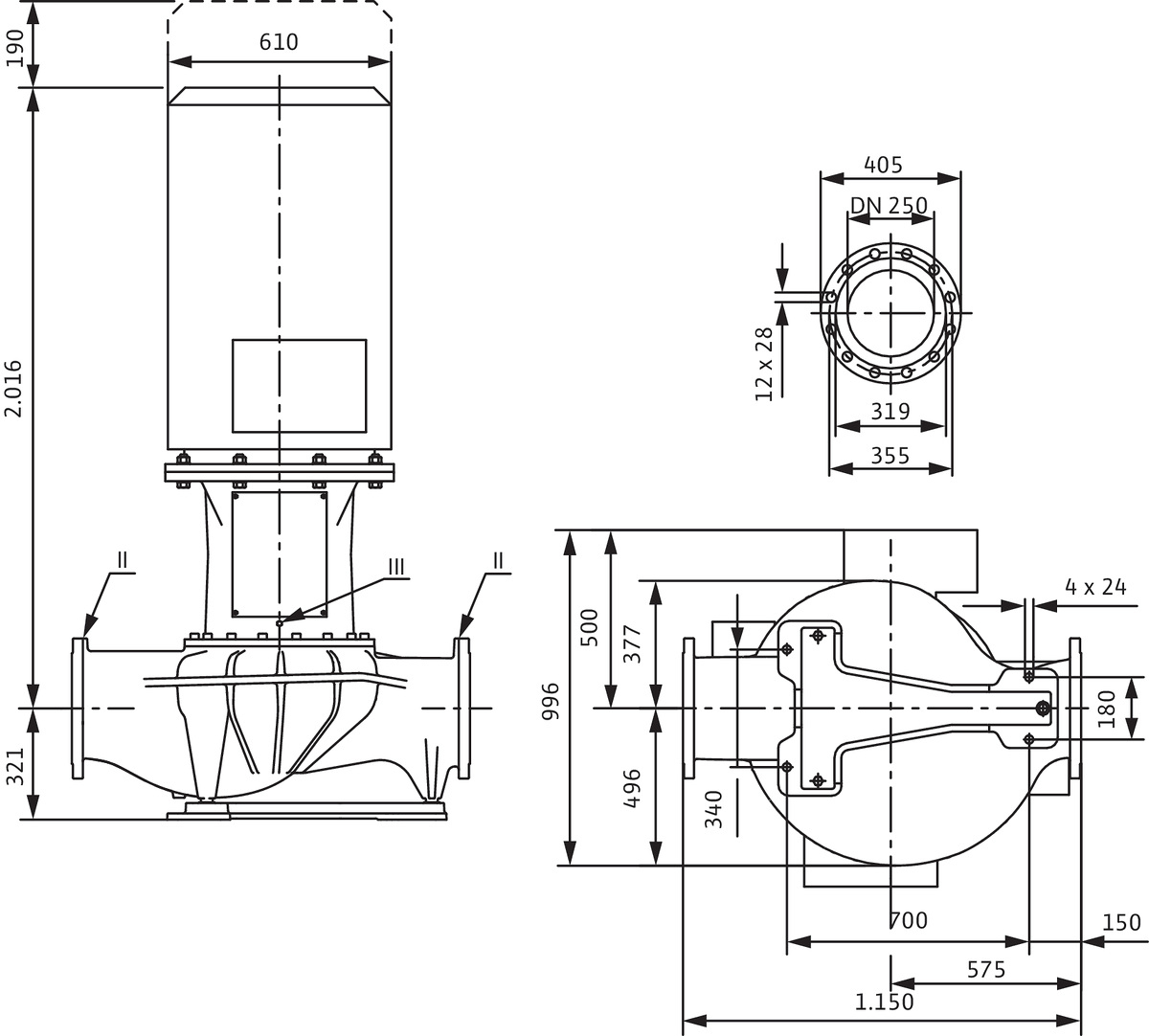

Długość zabudowy wynosi 1150 mm, średnica zewnętrzna przyłączy kołnierzowych to 250 mm. Przy tej klasie mocy urządzenie wymaga odpowiednio zaprojektowanego fundamentu lub wsporników nośnych.

Wskaźnik minimalnej sprawności MEI wynoszący 0,4 określa efektywność hydrauliczną pompy względem najlepszych dostępnych rozwiązań na rynku - jest to istotne przy ocenie zużycia energii przez cały okres eksploatacji.
