Pompa obiegowa Wilo-CronoLine-IL 250/460-132/4-S1 2171296

Przemysłowa pompa odśrodkowa do wymagających instalacji

Jednostopniowa pompa odśrodkowa CronoLine-IL o konstrukcji liniowej przeznaczona jest do instalacji bezpośrednio na rurociągu lub na fundamencie. Urządzenie zdolne do przetłaczania dużych objętości medium - maksymalnie 580 m3/h przy wysokości podnoszenia dochodzącej do 71 metrów. Czterobiegunowy silnik o mocy 132 kW pracuje z prędkością 1450 obr./min.

Konstrukcja bazuje na żeliwnym korpusie (EN-GJL-250) z korpusem pośrednim tłumiącym drgania oraz standardowym silnikiem kołnierzowym. Uszczelnienie mechaniczne typu BackPullOut pozwala wymienić uszczelnienie bez demontażu pompy ani silnika - to istotna zaleta przy serwisowaniu w warunkach instalacyjnych. Wirnik wykonany z żeliwa GG20 ma kształt redukujący ryzyko kawitacji, a kołnierze DN250 wyposażone są w gwintowane otwory R?" do podłączenia manometrów.

Korpus pompy i komora pośrednia pokryte są powłoką kataforetyczną, co przedłuża żywotność urządzenia w środowiskach wilgotnych lub przy agresywnych mediach.

Media i warunki pracy

Pompa obsługuje szeroki zakres mediów:

• woda systemów grzewczych (wg VDI 2035),
• mieszaniny woda-glikol (do 40% objętościowo),
• woda chłodząca i zimna,
• oleje termiczne.

Temperatura przetłaczanego medium może wynosić od -20°C do +140°C, przy czym ciśnienie robocze różni się w zależności od temperatury - standardowo 13 bar dla +140°C lub 16 bar dla +120°C. Istnieje też opcja wykonania specjalnego na ciśnienie do 25 bar. Maksymalna temperatura otoczenia to 40°C, a stopień ochrony IP55 pozwala na instalację na zewnątrz budynków bez dodatkowej obudowy.

Podłączenie i integracja elektryczna

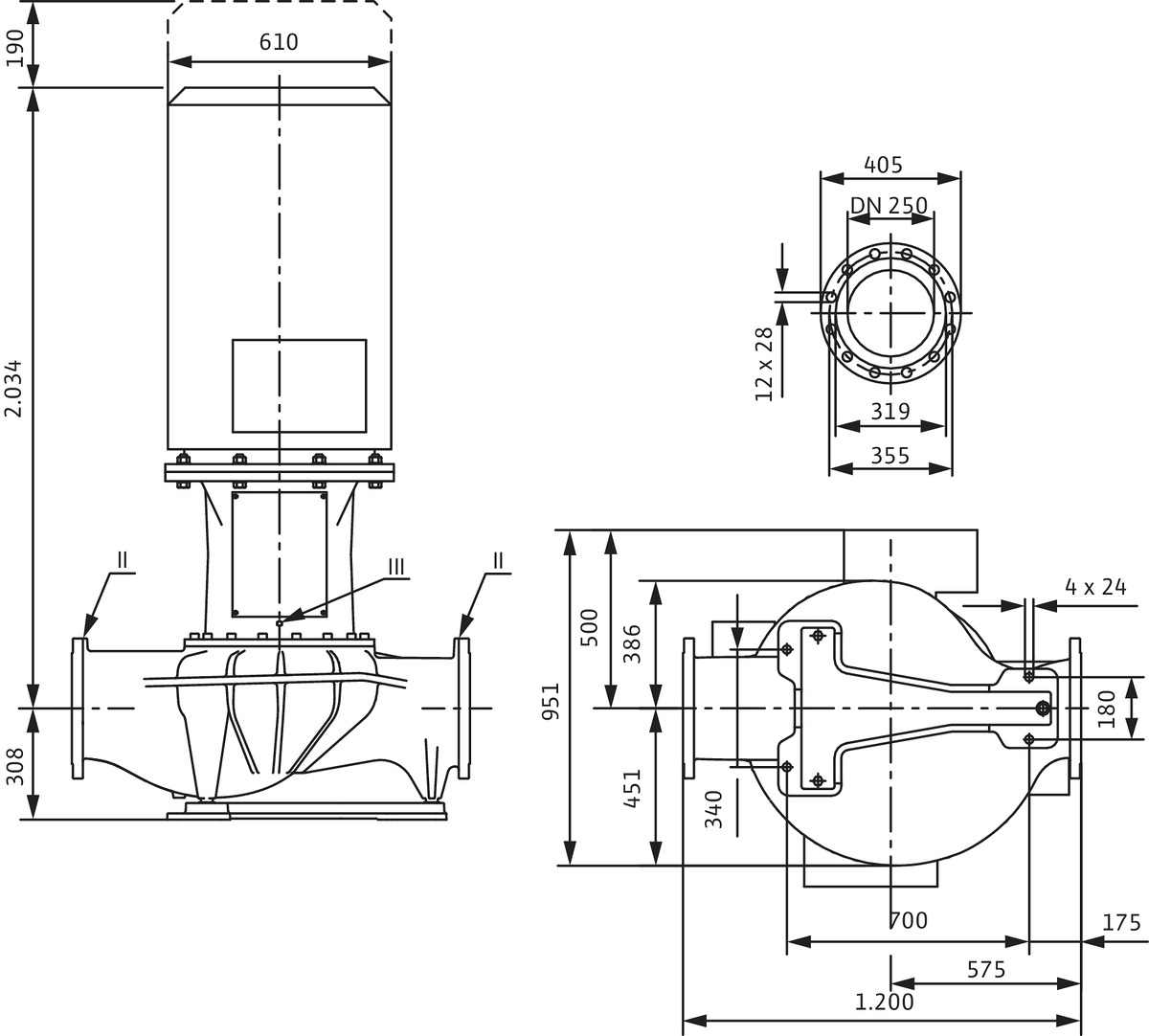

Przyłącza kołnierzowe DN250 według normy EN 1092-2 klasy PN16 (PN25 dostępne na zamówienie) zapewniają kompatybilność z standardowymi rurociągami przemysłowymi. Długość zabudowy wynosi 1200 mm.

Silnik trójfazowy (~400V, 50Hz) osiąga sprawność na poziomie 94,7% przy pełnym obciążeniu i należy do klasy energetycznej IE3. Współczynnik mocy cos ? = 0,87. Możliwe jest podłączenie w układzie gwiazda-trójkąt (Y/?) - dla mocy ?4 kW stosuje się zasilanie ?/400V lub Y/690V. Izolacja klasy F oraz trzy termiczne czujniki temperatury uzwojenia chronią silnik przed przegrzaniem.

Serwis i eksploatacja

Wbudowany system automatycznego smarowania podzespołów łożyskowych minimalizuje nakłady konserwacyjne. Dla instalacji wymagających regulacji wydajności dostępny jest montaż na konsolach - konsola sprzedawana osobno jako element opcjonalny.

Ciężar urządzenia to około 1602 kg, co wymaga odpowiednich uchwytów transportowych i fundamentu zdolnego udźwignąć tak masywne obciążenie.

Producent dopuszcza różne konfiguracje materiałowe - między innymi korpus z żeliwa sferoidalnego EN-GJS-400-18-LT czy wirnik z brązu CuSn10 - przydatne przy tłoczeniu mediów agresywnych chemicznie lub podwyższonej temperaturze.
