Pompa obiegowa Wilo-CronoLine-IL 40/160-0,55/4-S1 2057823

Konstrukcja Inline do instalacji między rurociągami

Pompa Wilo-CronoLine-IL to jednostopniowa pompa wirowa niskiego ciśnienia w wykonaniu Inline - jej charakterystyczną cechą jest kompaktowa budowa z kołnierzami po obu stronach, dzięki czemu montuje się ją bezpośrednio w linii rurociągu, bez dodatkowych kolan czy złączek orientacyjnych. Taka geometria skraca czas instalacji i zmniejsza straty hydrauliczne.

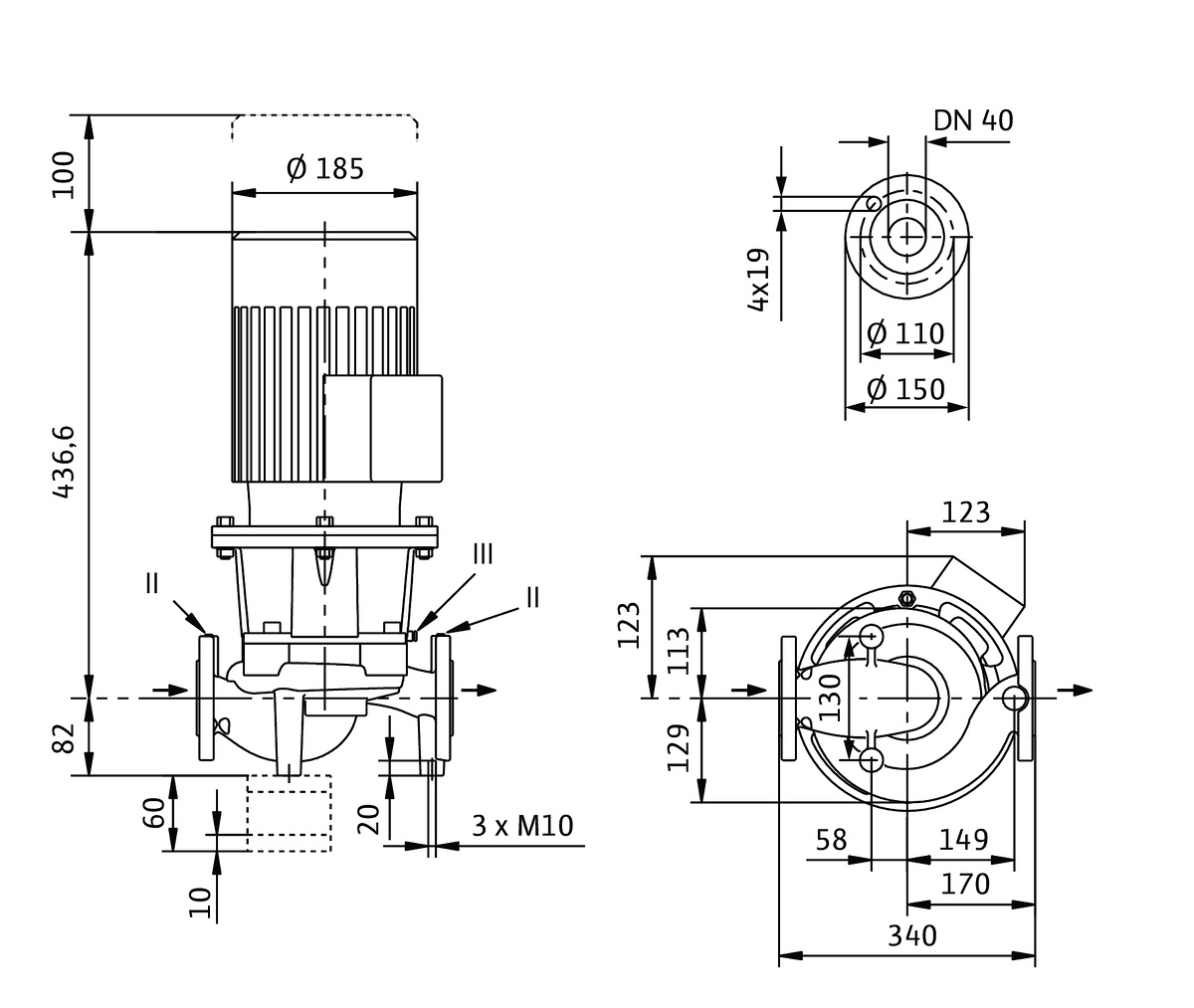

Dla omawianego modelu 40/160 oznacza to nominalną średnicę przyłączy DN40 oraz średnicę wirnika 160 mm. Długość zabudowy wynosi 340 mm, a masa około 47 kg - warto to uwzględnić przy projektowaniu podparć rurowych.

Silnik pracuje z prędkością 1450 obr/min (4-biegunowy), pobierając prąd znamionowy 1,4 A przy napięciu trójfazowym 400 V / 50 Hz. Moc oddawana P2 to 0,55 kW, co pozwala na uzyskanie przepływu do 24,5 m3/h i wysokości podnoszenia do 8,6 m. Punkt optymalnej pracy (BEP) przypada na przepływ 17,59 m3/h przy ciśnieniu 67,84 kPa.

Materiały i odporność na warunki pracy

Korpus pompy wykonano z żeliwa GG25 (GJL-250), a wirnik z żeliwa GG20 (GJL-200) - oba materiały dobrze znoszą wewnętrzne naprężenia wynikające z różnicy ciśnień i termicznych zmian wymiarów.

Zakres temperatur roboczych medium to od -20°C do +140°C, co sprawia, że pompa sprawdza się zarówno w instalacjach grzewczych (woda zgodnie z VDI 2035), jak i w układach chłodniczych czy klimatyzacyjnych - również z domieszką glikolu. Maksymalne ciśnienie robocze to 16 bar, przy czym producent dopuszcza wykonanie na zamówienie zdolne wytrzymać do 25 bar.

Stopień ochrony obudowy silnika to IP55 - pyłoszczelność oraz ochrona przed strumieniem wody z dowolnego kierunku pozwalają na instalację w pomieszczeniach technicznych o podwyższonej wilgotności lub zapyleniu. Klasa izolacji F umożliwia pracę silnika w temperaturze otoczenia od -15°C do +40°C.

Efektywność energetyczna i kompatybilność

Silnik spełnia klasę efektywności IE2, a wskaźnik minimalnej sprawności MEI wynosi 0,4 - wartość określona rozporządzeniem ErP dla pomp wodnych powyżej 1 kW mocy nominalnej. Dla porównania: MEI ? 0,4 to próg wymagany od 2015 roku dla nowych pomp na rynek europejski.

Przyłącza kołnierzowe wykonano według normy EN 1092-2 w klasie ciśnienia PN16 - standardowe kołnierze żeliwne pasujące do większości instalacji C.O. i C.C.W. w budynkach komercyjnych oraz przemysłowych.

Przepływ nominalny przy BEP rzędu ~17,6 m3/h i wysokość podnoszenia przy tym punkcie ~6,8 m pozwalają na efektywne pokrycie zapotrzebowania średnich instalacji wentylacyjno-klimatyzacyjnych lub kotłowni średniej wielkości - bez przewymiarowania kosztem zużycia energii.

Zastosowanie praktyczne

Pompa przeznaczona jest do tłoczenia wody oraz mieszanin wodno-glikolowych pozbawionych substancji ściernych - typowo w obiegach:

• centralnego ogrzewania,
• klimatyzacji i chłodzenia,
• układów cieplnych.

Konstrukcja jednobiegowa (nie jest pompą podwójną) oznacza pełną wydajność przy minimalnym zużyciu miejsca - sprawdza się tam, gdzie przestrzeń jest ograniczona, a niezawodność dostawy medium kluczowa.
