Pompa obiegowa Wilo-CronoLine-IL 40/170-0,75/4-S1 2167018

Konstrukcja suchego rotora do instalacji liniowych

Pompa Wilo-CronoLine-IL należy do rodziny trójfazowych pomp wirnikowych osadzonych na sucho - medium nie ma kontaktu z uzwojeniem silnika, co gwarantuje niezawodność w trybie ciągłym. Konstrukcja typu in-line umożliwia montaż bezpośrednio w rurociągu lub na fundamencie; symetryczny układ ssąco-tłoczny upraszcza dobór lokalizacji instalacyjnej.

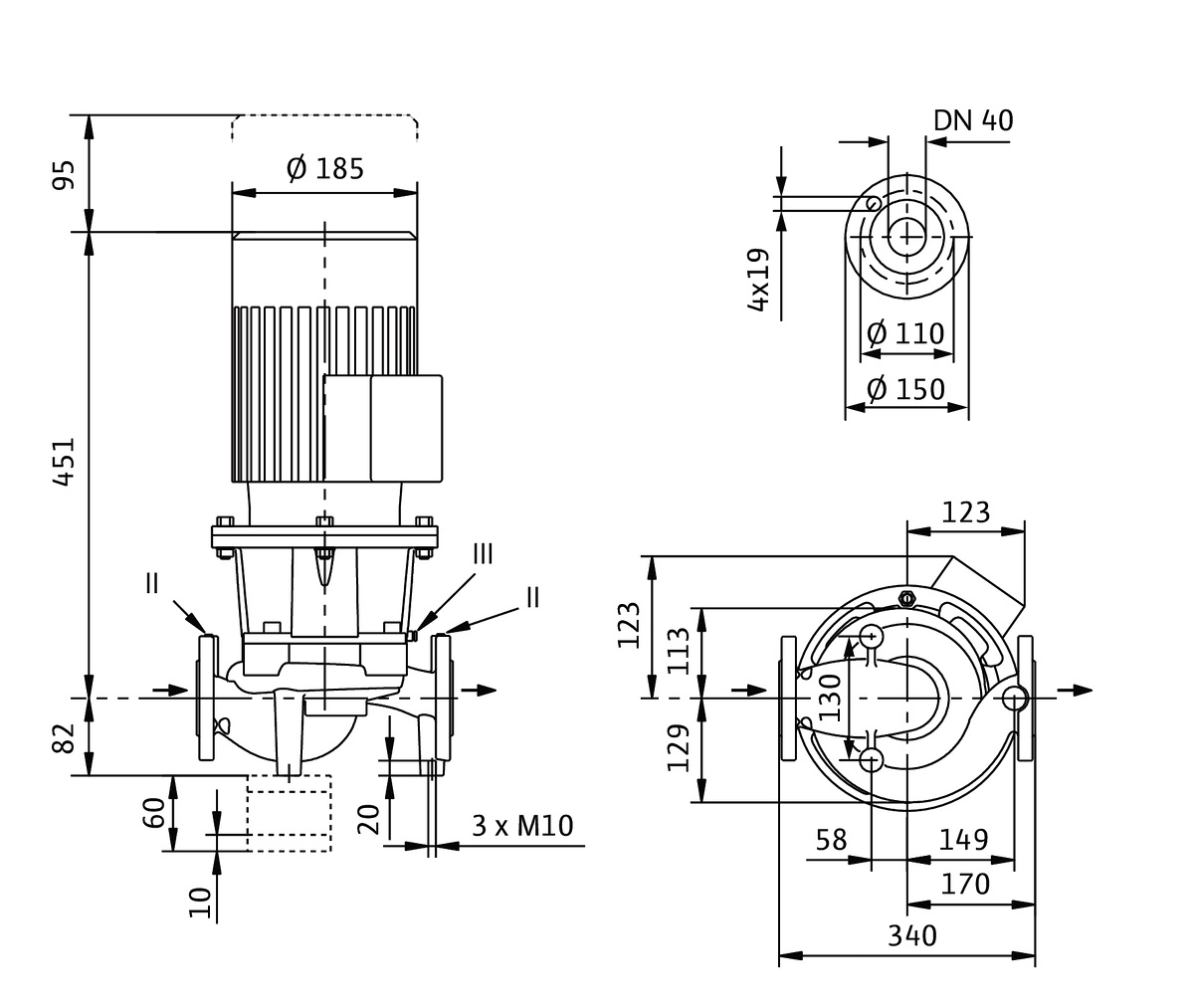

Korpus wykonano z żeliwa GG25 (GJL-250), wirnik z żeliwa GG20 - oba elementy pokryto kataforezą wzmacniającą odporność korozyjną zarówno w obiegach grzewczych, jak i chłodniczych. Długość wbudowania wynosi 340 mm, co ułatwia wymianę pomp w istniejących instalacjach starszego typu.

Uszczelnienie stanowi niezależne od kierunku obrotów ślizgowe uszczelnienie czołowe chłodzone strumieniem medium - rozwiązanie eliminujące konieczność dodatkowego chłodzenia wodnego silnika. Flansze posiadają gwintowane króćce R 1/8 do podłączenia manometrów diagnostycznych - standardowe wyposażenie ułatwiające pomiary ciśnienia na budowie.

Wydajność hydrauliczna

Jednostka osiąga maksymalny przepływ 26,5 m3/h przy wysokości podnoszenia 10,61 m. Przepływ nominalny BEP wynosi 19,47 m3/h, co plasuje punkt pracy blisko optimum sprawności hydraulicznej - tam gdzie zużycie energii jest najniższe względem uzyskanego przepływu.

Wskaźnik minimalnej sprawności MEI na poziomie 0,4 spełnia wymogi dyrektywy ErP dla pomp wodnych cyrkulacyjnych - producenci instalacji mogą stosować ten model bez ryzyka niespełnienia norm efektywnościowych.

Napęd trójfazowy i ekonomia eksploatacji

Silnik trójfazowy o mocy 0,75 kW pracuje z prędkością obrotową 1450 obr/min, co zapewnia cichą pracę i niski poziom drgań - istotne przy montażu wewnątrzbudynkowym. Napięcie zasilania to standardowe 400 V / 50 Hz, a pobór prądu znamionowego wynosi 1,8 A.

Klasa efektywności energetycznej IE3 oznacza wysokosprawny silnik - przy ciągłej pracy charakterystycznej dla sezonu grzewczego przekłada się to na realnie niższe rachunki za energię elektryczną względem pomp z silnikami niższych klas.

Obudowa zapewnia stopień ochrony IP55 (pyłoszczelność + ochrona przed strumieniami wody z dowolnego kierunku), więc pompa toleruje wilgotne środowisko kotłowni bez dodatkowych osłon.

Warunki pracy i wymiary przyłączy

Zakres temperatur medium roboczego wynosi od -20°C do +140°C, co pozwala na stosowanie zarówno w centralach grzewczych (kotły kondensacyjne), jak i instalacjach chłodniczych czy procesowych przemysłowych. Temperatura otoczenia może wynosić od -15°C do +40°C, więc urządzenie działa poprawnie niezależnie od pory roku.

Maksymalne ciśnienie robocze to 16 bar. Przyłącza kołnierzowe DN40 wykonano w klasie PN16 zgodnie z normą EN 1092-2 - standardowe kołnierze żeliwne stosowane w europejskich instalacjach C.O., nie wymagające specjalnych adapterów ani przejściówek przy wymianie starszych urządzeń tego samego kalibru.
