Pompa obiegowa Wilo-CronoLine-IL 50/220-15/2-S1 2157873

Konstrukcja Inline do wymagających instalacji

Jednostopniowa dławnicowa pompa wirowa Wilo CronoLine-IL o konstrukcji Inline pozwala na montaż bezpośrednio na rurociągu lub na fundamencie - dzięki temu sprawdza się zarówno w kompaktowych rozdzielniach ciepła, jak i w dużych kotłowniach przemysłowych. Konstrukcja blokowa z latarnią i sztywno połączonym standardowym silnikiem kołnierzowym zapewnia odporność na drgania oraz cichą pracę, co ma znaczenie w budynkach użyteczności publicznej i obiektach, gdzie hałas jest czynnikiem krytycznym.

Korpus pompy wykonano z żeliwa GG 25 (GJL-250), a wirnik z żeliwa GG 20 (GJL-200). Oba elementy pokryto powłoką kataforetyczną - to rozwiązanie znacząco podnosi odporność korozyjną w kontakcie z wodą grzewczą czy technologiczną. Uszczelnienie mechaniczne typu mieszkowego działa niezależnie od kierunku obrotów i jest wymuszone opływem medium, co zmniejsza ryzyko przecieków przy zmiennych warunkach pracy.

Przyłącza kołnierzowe DN 50 wykonano wg normy EN 1092-2 z klasą ciśnienia PN 16 - standardowe połączenie pasujące do większości rurociągów stalowych i żeliwnych w instalacjach CO i przemyśle. Na kołnierzach znajdują się przyłącza pomiarowe ciśnienia R 1/8 umożliwiające diagnostykę pracy pompy bez ingerencji w instalację.

Parametry pracy i możliwości

Maksymalna wysokość podnoszenia 63,95 m przy przepływie nominalnym 63,01 m3/h (szczytowo do 72 m3/h) pozwala obsłużyć instalacje o znacznej rozpiętości hydraulicznej - np. wielokondygnacyjne budynki komercyjne, osiedla mieszkaniowe czy obiekty przemysłowe. Prędkość obrotowa 2900 obr./min przy zasilaniu trójfazowym 400 V / 50 Hz zapewnia stabilną charakterystykę hydrauliczną.

Zakres temperatur pracy od -20°C do +140°C oraz maksymalne ciśnienie robocze 16 bar otwierają zastosowanie nie tylko w typowych układach centralnego ogrzewania, ale też w instalacjach chłodniczych, ciepłowniczych czy procesowych z wodą gorącą lub nośnikami ciepła o podwyższonej temperaturze.

Silnik trójfazowy o mocy 15 kW pobiera prąd znamionowy 26,8 A przy napięciu 400 V. Pracuje w klasie izolacji F i osiąga klasę efektywności energetycznej IE3 - to istotne przy długich okresach pracy ciągłej, gdzie niższe zużycie energii przekłada się na realne koszty eksploatacji.

Wyposażenie i warunki użytkowania

Pompy z silnikami o mocy ?5,5 kW są seryjnie wyposażone w czujniki termistorowe jako zabezpieczenie termiczne uzwojenia - eliminuje to konieczność dokładania zewnętrznych wyłączników silnikowych w standardowych aplikacjach. Skrzynia zaciskowa do silników ?7,5 kW dostarczana jest standardowo z tworzywa sztucznego; metalowa wersja dostępna jako wariant specjalny (istotna gdy wymagana jest metalowa obudowa np. w strefie zagrożenia wybuchem). Dla silników >7,5 kW skrzynia zaciskowa jest zawsze metalowa.

Stopień ochrony IP55 pozwala na montaż w pomieszczeniach wilgotnych lub where kurz jest obecny - np. kotłownie piwniczne czy hale przemysłowe. Temperatura otoczenia dopuszczalna od -15°C do +40°C obejmuje większość warunków instalacyjnych w budynkach.

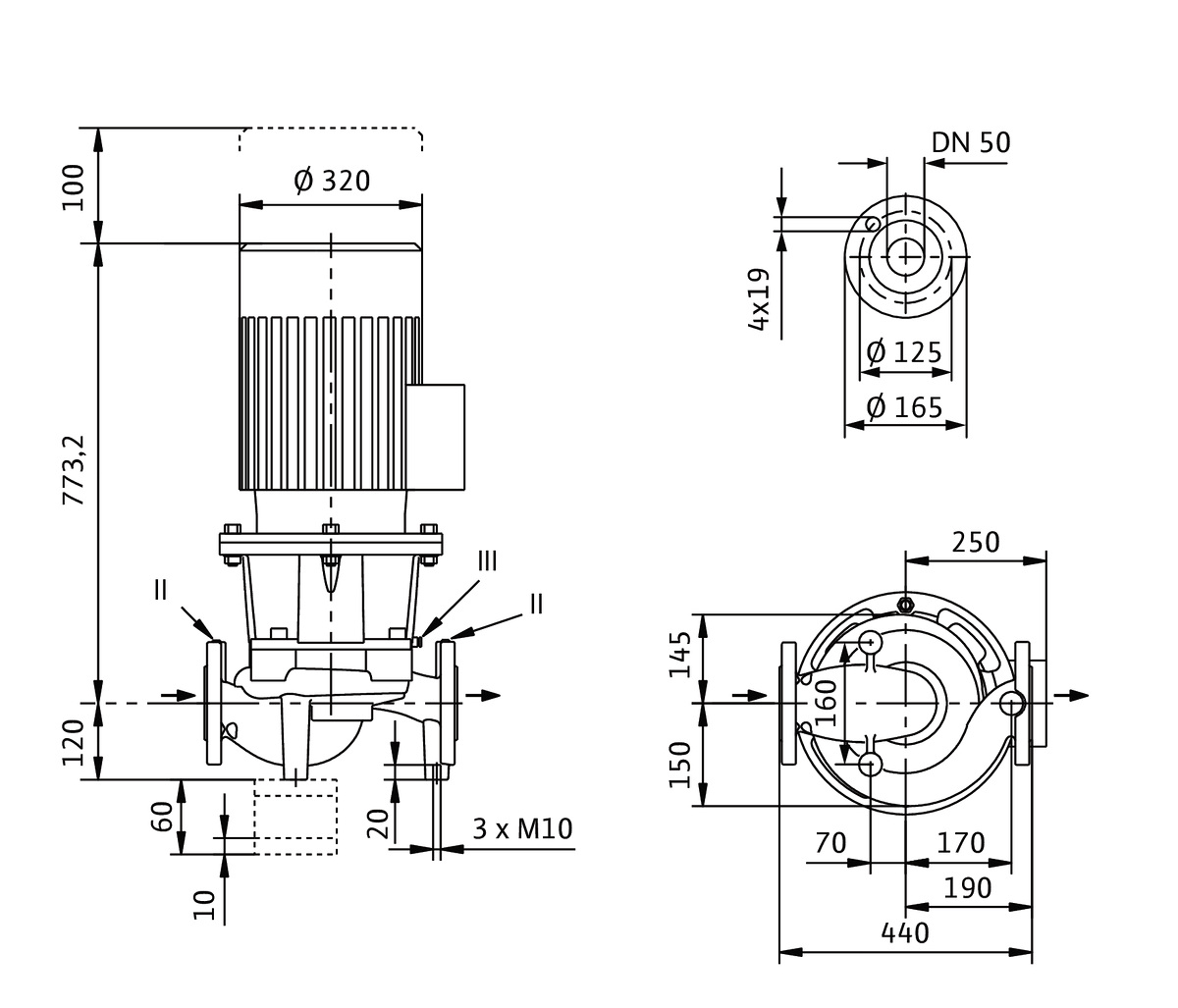

Długość wbudowania 440 mm to istotny parametr przy wymianie pomp w istniejących instalacjach - przed zakupem należy zweryfikować dostępność miejsca w istniejącym ciągu rurociągowym.
