Pompa obiegowa Wilo-CronoLine-IL 50/270-3/4-S1 2171211

Konstrukcja inline i materiały

Pompa Wilo-CronoLine-IL to jednostopniowa pompa odśrodkowa niskiego ciśnienia o konstrukcji inline - jej wlot i wylot znajdują się na jednej osi, co pozwala na montaż bezpośrednio w przewodzie rurowym bez dodatkowych kolanek czy zmian kierunku przepływu. Takie rozwiązanie skraca czas instalacji i redukuje straty hydrauliczne.

Korpus pompy wykonano z żeliwa szarego GG25 (GJL-250) - sprawdzonego materiału odpornego na ciśnienie robocze do 16 barów. W standardowej wersji temperatura medium może sięgać 140°C, co pokrywa większość aplikacji grzewczych i chłodniczych. Dla trudniejszych warunków (np. instalacje zewnętrzne) dostępna jest opcja korpusu z żeliwa sferoidalnego EN-GJS-400-18-LT, które zachowuje udarność nawet w ujemnych temperaturach.

Wirnik hydrauliczny wykonano ze stopu brązu CuSn10-C - materiału odpornego na erozję kawitacyjną i korozję galwaniczną, jaka może występować w instalacjach mieszanych metalowo-rurowych. Wał pompy ze stali X20Cr13 (1.4122) pracuje w szczelnej komorze silnika oddzielonej od medium uszczelnieniem mechanicznym typu AQEGG - standardowym rozwiązaniem Wilo, łatwym do wymiany serwisowej.

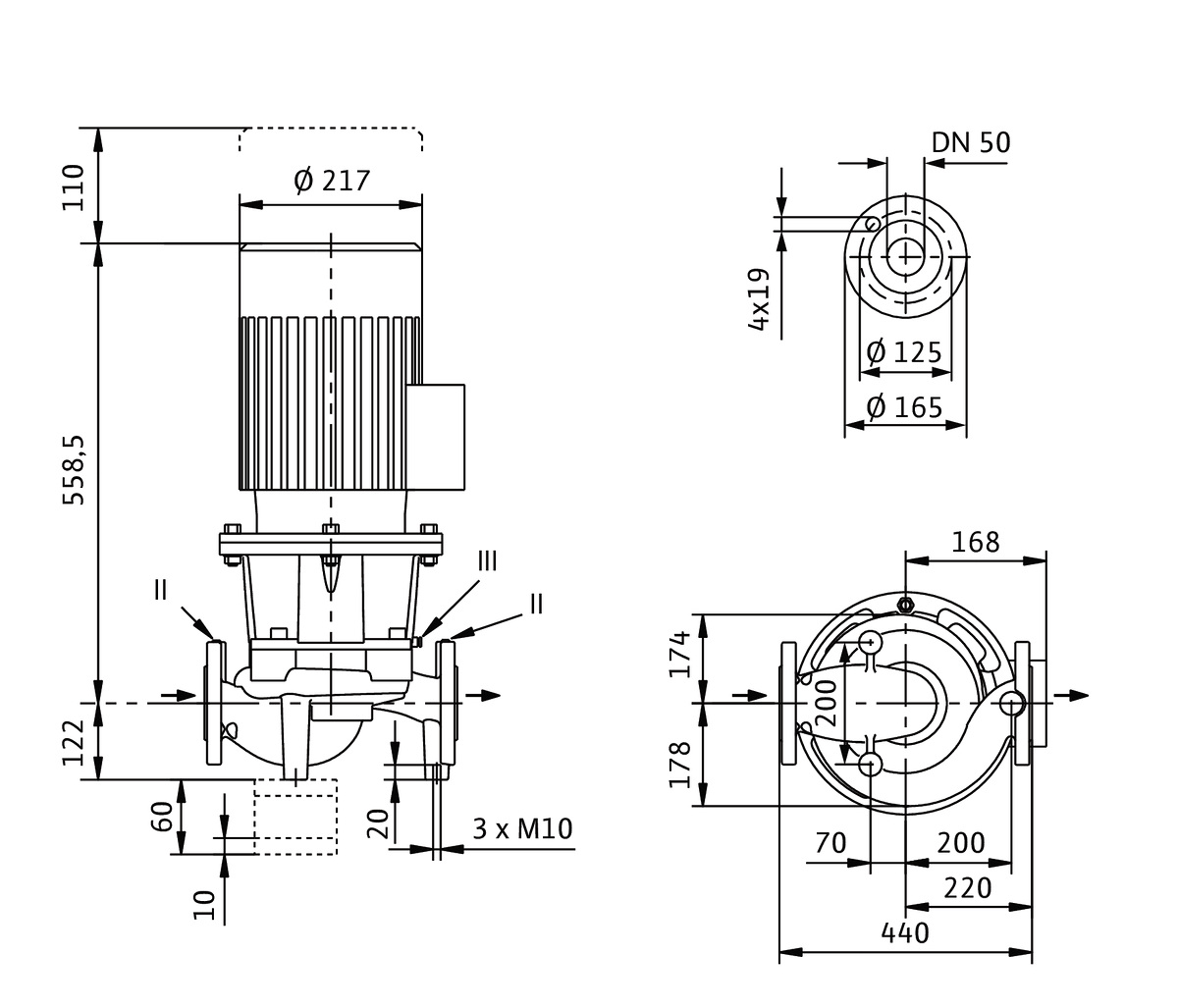

Przyłącza kołnierzowe DN50 wykonano według normy EN 1092-2, klasa ciśnienia PN16. Długość zabudowy wynosi 440 mm, co należy uwzględnić przy projektowaniu miejsca montażu - szczególnie przy wymianie istniejących pomp lub planowaniu przestrzeni serwisowej.

Zasilanie elektryczne

Silnik trójfazowy o mocy P2 = 3 kW pracuje przy napięciu 400 V / 50 Hz. Prąd znamionowy wynosi 6,5 A, a prędkość obrotowa to 1450 obr./min - typowa dla silników czterobiegunowych (4P), co oznacza niższy poziom hałasu i dłuższą żywotność niż wersje dwubiegunowe o tej samej mocy.

Stopień ochrony IP55 pozwala na montaż zarówno wewnątrz budynków, jak i w osłoniętych lokalizacjach zewnętrznych - np. w kompaktowych kotłowniach czy przemyśle.

Parametry pracy i kompatybilność medium

Ta konkretna wersja (50/270) oferuje maksymalną wydajność 24,9 m3/h przy wysokości podnoszenia sięgającej 26,69 m (odpowiada to ciśnieniu ~237 kPa). Średnia temperatura pracy ciągłej mieści się w zakresie od -20°C do +140°C, co czyni pompę uniwersalnym narzędziem zarówno dla systemów grzewczych, jak i chłodniczych.

Producent dopuszcza następujące media:

• Woda grzewcza zgodna z wytyczną VDI 2035 - czyli demineralizowana lub uzdatniona chemicznie, bez nadmiernego nagromadzenia kamienia kotłowego.
• Mieszanki wodno-glikolowe o zawartości glikolu do 40% obj. - typowe dla instalacji solarnych lub tam, gdzie nośnik musi chronić przed zamrożeniem.
• Woda chłodnicza i lodowa bez substancji abrazyjnych.

Zakres temperatur otoczenia to od -15°C do +40°C, więc pompę można eksploatować w nieogrzewanych pomieszczeniach technicznych (kotłownie piwniczne), halach przemysłowych czy maszynowniach.

Efektywność energetyczna i dyrektywa ErP

Silnik spełnia klasę efektywności energetycznej IE3 - czyli najwyższą dostępną standardowo spośród klas IE przeznaczonych dla silników ASN (ang. Adherence to Standard Motors). Dla porównania: IE1 to klasa standardowa, IE2 - podwyższona sprawność, IE3 - wysoka sprawność wymagana przez rozporządzenie UE dla urządzeń powyżej określonej mocy od lipca 2021 r.

Wskaźnik minimalnej efektywności (MEI = 0,4) odnosi się do charakterystyki hydraulicznej przy pełnym wirniku - norma europejska ustanawia punkt odniesienia MEI ?0,70 jako najwyższy możliwy dla pomp wodnych nowej generacji. Wyższy MEI oznacza niższe zużycie energii przez cały okres eksploatacji - a żywotność takiej pompy liczona jest zwykle na kilkanaście lat ciągłej pracy.

Dyrektywa ErP wymaga też informowania użytkownika o potencjalnych oszczędnościach wynikających ze sterowania prędkością obrotową (regulacja częstotliwościowa). Pompa może być wyposażona w panele regulacyjne Wilo pozwalające na płynną adaptację wydajności do aktualnego zapotrzebowania instalacji - co dodatkowo obniża koszty energii elektrycznej nawet o kilkadziesiąt procent względem pracy ze stałą prędkością obrotową.

Opcje rozbudowy

Producent przewiduje szereg modyfikacji dostępnych za dopłatą:

Wariant	Opis
L1	Wirnik hydrauliczny wykonany w całości ze stopu brązu G-CuSn10
H1	Korpus pompy z żeliwa sferoidalnego EN-GJS-400-18-LT
P4	Wzmocniona konstrukcja pozwalająca na ciśnienie robocze do 25 barów

Dostępne są również dedykowane akcesoria: konsole mocujące do montażu na fundamencie lub ścianie, czujniki temperatury PTC do integracji ze sterownikami zewnętrznymi oraz panele automatyki CC-HVAC lub VR-HVAC umożliwiające zaawansowane sterowanie kaskadowe lub pogodowe.
